KYOCERA京瓷车载通信专用TCXO温补晶振

KYOCERA京瓷车载通信专用TCXO温补晶振

面向智能网联汽车,高阶自动驾驶的产业浪潮,C-V2X车车通信,UWB无钥匙进入与高精度测距,GNSS卫星定位,车载Wi-Fi,DSRC专用短程通信等技术,正在成为车辆感知,交互,协同的核心载体.整车电控环境复杂多变,发动机舱,中控,车底,顶棚等不同位置温差剧烈,同时伴随持续振动,冲击,电源扰动,湿热等严苛工况.射频通信,定位测距系统对时钟基准精度极其敏感,普通晶振极易受温度波动产生频率漂移,直接引发通信丢包,测距跳变,定位偏差,同步失效,对行车安全与车路协同可靠性构成隐患.在这样的背景之下,符合严格车规认证,宽温超高稳定的TCXO温补晶振,已经成为新一代车载通信ECU模组不可或缺的核心时序器件.
一,车载通信系统,面临严苛环境下的时序挑战
汽车内部是一个极其恶劣的电子工作环境,和消费电子,工业设备完全不同.车辆在暴晒,寒冬,高速行驶,颠簸路面,启停工况交替切换时,车载通信模组的工作温度会在极短时间内大范围变化,叠加持续振动冲击,电源纹波干扰,高低湿交替,给时钟器件带来多重考验,很多车载项目在认证,路测阶段暴露的射频问题,根源都来自时钟稳定性不足:第一,宽温区间频漂超标,直接破坏射频链路性能.C-V2X,UWB,GNSS都属于高精度无线通信与测距定位系统,载波解调,时隙同步,TOA测距运算依赖稳定时钟.普通晶体,普通SPXO振荡器缺少温度补偿机制,温度变化时频率偏移量很大,造成信道偏移,接收灵敏度下降,C-V2X车车协同消息丢包,UWB测距出现厘米级乃至分米级跳变,GNSS定位飘移,在高速车路协同场景中风险突出.第二,车规准入门槛高,普通商用晶振无法满足认证要求.车载安全相关通信模块必须满足AEC-Q系列汽车电子可靠性规范,需要通过温度循环,随机振动,机械冲击,湿热,加速老化等全套严苛可靠性测试.消费级TCXO不具备车规资质,无法进入整车供应链,强行使用会直接导致项目认证失败.第三,振动与机械应力带来频率扰动.车辆行驶过程中持续路面冲击,发动机震动,谐振晶片容易受机械应力影响,产生瞬时频率抖动,相位噪声恶化,影响无线信号解调质量.对于时延敏感的车联网通信,微小的相位抖动就会造成时隙同步错乱.第四,多通信协议共板集成,对相位噪声,输出波形一致性要求更高.新一代车载模组往往同时集成C-V2X,UWB,GNSS,Wi-Fi多路射频,多路射频共用或者就近布置时钟源,低相位噪声是保障多路射频互不干扰的关键.相噪过高会抬升射频底噪,互相干扰,降低整体通信距离与测距精度.第五,长期服役稳定性要求高,整车服役周期长达十年以上.汽车电子专用晶振设计寿命远高于消费产品,器件必须抑制长期老化漂移,避免车辆使用数年后时序精度持续劣化,出现后期批量故障,售后召回风险.

京瓷这款面向车载通信开发的TCXO温补晶振,正是针对车载环境的痛点定制开发,将AEC-Q车规认证,宽温超高频率稳定度,低相位噪声,抗振气密封装融为一体,专门服务车联网通信链路的时序需求.
二,KYOCERA京瓷车载通信TCXO核心产品亮点

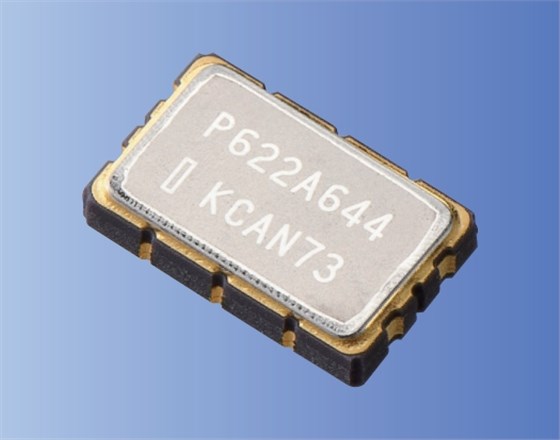

京瓷车载通信TCXO,是专为C-V2X,DSRC,UWB,GNSS,车载Wi-Fi等车载通信应用打造的温补晶体振荡器,核心指标依托京瓷独有的石英加工与补偿电路技术实现突破:
AEC-Q100/AEC-Q200Grade2车规认证产品完全满足Grade2等级车规标准,工作温度区间覆盖-40℃~+105℃,适配绝大多数车载电控安装点位,包含中控,顶棚,车身域控制器,车端通信OBU,UWB无钥匙模块,GNSS定位单元等场景,可直接用于整车前装项目,满足主机厂,Tier1供应商的供应链审核与准入要求,同时满足MSL1等级,RoHS,REACH环保合规要求.
全温域±0.5ppm超高频率稳定度在完整-40℃至+105℃宽温范围内,频率稳定度可达±0.5ppm,是车载通信场景极具竞争力的精度指标.内置高精度温度传感与数字化补偿电路,实时跟随晶片温度变化动态校正频率,把温差带来的频漂压制到极低水平,保障载波频率,测距时序,通信时隙持续稳定,支撑C-V2X车路协同,UWB高精度测距,GNSS连续定位稳定运行.
低相位噪声设计,适配射频通信系统依托京瓷AT切晶片精密抛光,光刻成型工艺,谐振频谱纯净,寄生谐振抑制优异,搭配优化后的温补振荡电路,实现优秀的相位噪声指标,减少时钟噪声对射频接收通道的干扰,提升弱信号环境下通信可靠性,非常适合多射频协议集成的车载通信模组.
陶瓷真空气密封装,抗振抗应力,抑制老化漂移采用京瓷成熟陶瓷真空密封腔体工艺,隔绝水汽,污染物,大幅降低长期老化速率;封装结构经过振动,冲击专项优化,对路面颠簸,发动机振动带来的机械应力不敏感,有效抑制振动诱发的频率抖动,适配长期车载颠簸工况,十年周期内频率漂移可控,降低整车后期故障风险.
标准化贴片封装,适配高密度车载PCB布局采用成熟SMD贴片结构,支持标准无铅回流焊,编带包装适配高速贴片机,方便车载模组高密度布局布线.输出为标准CMOS时钟信号,驱动能力匹配主流车载射频芯片,GNSS芯片,C-V2X基带芯片,外围电路简单,降低硬件设计工作量.
三,五大核心价值,赋能车载通信系统稳定可靠
3.1±0.5ppm宽温超高稳定,保障车联网通信与时序同步
在寒冬,暴晒,冷热交替的车载环境下,持续锁定精准时钟基准,保障C-V2X广播消息收发时隙对齐,UWBTOA测距稳定,GNSS卫星信号持续捕获,避免5G通信模块晶振断连,定位漂移,测距跳变,支撑车路协同,自动泊车,数字钥匙等功能稳定运行.
3.2AEC-QGrade2车规资质,顺畅通过整车认证
原生车规设计,全套可靠性测试报告齐全,Tier1和主机厂项目可以直接选用,省去器件二次认证的大量时间,测试成本,加快车载OBU,UWB数字钥匙,车载定位模组的项目落地进度.
3.3低相噪+抗振设计,适配车载复杂电磁与力学环境
优异的相位噪声性能,减少多路射频之间的互相串扰;封装抗振动冲击能力经过车规级验证,面对车辆持续颠簸,启停冲击,时钟信号干净稳定,保障高速行驶场景下通信链路不中断.
3.4气密长寿命,匹配整车长服役周期
陶瓷真空密封结构,老化漂移控制优异,适配汽车十年以上服役周期,不会随着车辆使用年限增加快速劣化,有效减少售后返修,召回风险,提升终端品牌口碑.
3.5京瓷原厂供应链,稳定交期,批次一致性可控
京瓷自有石英晶片产线,封装测试工厂,车规器件独立制程管控,批次间参数一致性高;全球化供应链体系支撑稳定供货,缓解当前车载元器件供应链紧张问题,保障前装量产项目持续排产.
四,典型车载应用场景
4.1C-V2X车路协同OBU单元
车端通信模组,用于车辆和路侧单元RSU,车辆与车辆之间的消息交互,预警碰撞,红灯提醒,道路事件广播,对通信时隙同步,载波精度要求严苛,是该TCXO最核心的应用场景.
4.2UWB车载数字钥匙,自动泊车测距模块
UWB无钥匙进入,舱内感知,自动泊车测距系统,依靠高精度时间差计算距离,时钟频偏直接决定测距精度,±0.5ppm稳定度能够稳定保障厘米级测距效果.
4.3车载GNSS高精度定位模块
车载导航,ADAS定位,高精度惯导融合单元,持续接收北斗,GPS定位晶振等卫星信号,稳定时钟保障卫星信号捕获,跟踪不丢失,提升隧道,城市峡谷等复杂场景定位连续性.
4.4车载Wi-Fi,车载多媒体与域控通信模组
车载热点,座舱多媒体,车身域内高速无线通信,保障车载无线连接稳定,影音传输,车内设备交互流畅.
4.5DSRC专用短程通信,智能收费站车载通信终端
传统短程车路通信设备,兼容DSRC协议,用于ETC,道路收费,道路信息交互终端.

五,壹兆电子选型与PCB设计建议
第一,规格选型:该系列为AEC-Q100/200Grade2,-40℃~+105℃,±0.5ppm,优先用于通信,定位,测距等安全相关射频模块;非安全座舱娱乐项目,可结合成本需求评估其他京瓷车规晶振系列.第二,电源设计:TCXO供电引脚就近放置高频去耦电容,抑制车载电源线上的DCDC纹波与瞬态扰动,减少电源噪声引入相位噪声,保障时钟纯净度.第三,PCB布局:晶振尽量靠近射频/基带芯片时钟输入引脚,走线短直;远离大功率电感,DCDC开关电源,天线辐射主干走线,降低电磁耦合干扰.第四,焊接管控:严格遵循原厂回流焊温度曲线,控制峰值温度与高温时长,避免封装内部晶片,补偿电路受热损伤,防止出现频偏,停振不良.第五,资料支持:壹兆电子可提供原厂Datasheet,AEC-Q认证报告,可靠性测试报告,RoHS/REACH文件,配合Tier1,主机厂完成供应商审核,送检,整车认证资料准备.
六,壹兆电子科技有限公司:KYOCERA京瓷车规晶振授权代理,助力智联汽车落地
壹兆电子科技有限公司专注进口车规,工业级频率控制器件分销,是京瓷KYOCERA晶振正规授权代理商.随着智能网联汽车,UWB数字钥匙,C-V2X产业快速上量,车规高精度TCXO已经成为车载通信模组的核心物料,京瓷这款通信专用TCXO精准契合当前前装市场对高可靠,高稳定时序器件的需求.
公司常备该车载通信TCXO主流频率样品,快速响应方案商研发打样,送样测试,小批量试产,持续量产订单.配套服务包含原厂规格解读,参数选型对比,样品申请,交期跟进,品质追溯,对接原厂技术答疑.除这款车载通信TCXO之外,壹兆电子同步供应京瓷全系列车规无源晶体,SPXO,其他规格TCXO,覆盖车载座舱,ADAS,车身控制,新能源BMS等多场景时序需求.
依托稳定原厂渠道,壹兆电子建立车规物料专项来料检验流程,严格管控每一批次物料品质,所有京瓷车规晶振均可提供原厂出厂检验报告,满足主机厂,Tier1严苛的供应链追溯审核要求.无论您是开发C-V2XOBU,UWB数字钥匙,车载GNSS定位模组,还是车载域控通信单元,我们都可以结合项目排期提前规划备货,降低供应链波动带来的项目延期风险.
如果您正在开发车载通信射频模组,寻找AEC-QGrade2,-40~105℃,±0.5ppm高精度车规TCXO温补晶振,KYOCERA京瓷车载通信专用TCXO是优质选型方案.如需规格核对,样品申领,报价,交期评估,欢迎联系壹兆电子科技有限公司.咨询热线:0755-27876236
