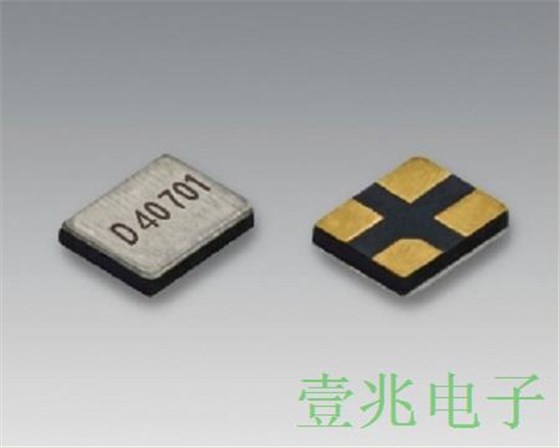

大真空1008mm超小体积兆级无源晶振DSX1008A

DSX1008A是由日本知名晶振制造公司自主研发并量产的一款水晶振动子,它是一款无源晶振,虽然是石英晶体谐振器,但是它胜在体积足够小,1008mm的尺寸是现今晶振市场上最小的尺寸,这样的贴片石英晶体的应用前景相当的好,即使它是在性能上比有源晶振逊色的无源晶振;一来是因为在如今依旧还是无源晶振的应用比较广泛,二来是因为它超小的体积符合电子产品小型化,便携化的市场需求.接下来我们就来仔细研究一下该款超小体积石英晶振的性能及应用.

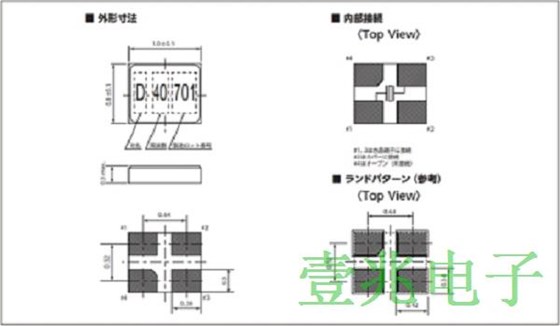

首先看看DSX1008A石英晶振的功能特性,它是一款尺寸为1008mm尺寸,厚度为0.3mm的超小超薄超轻的SMD晶体谐振器.该贴片石英晶体具备高精度,高可靠性的功能特性,在安装使用的时候可进行高密度安装.

其次是该款石英晶振产品的应用领域,这款晶振产品虽然是无源晶振,不具备像温补晶振,压控晶振,差分输出振荡器那样的性能,但是它的应用范围还是相当广泛的;由于超小的体积,可应用于下一代紧凑型设备上,比如移动通信设备,短距离无线模块,数字AV设备和PC;除此之外还可应用可穿戴设备.

DSX1008A贴片晶振的参数规格表如下:

类型名称	DSX1008A
频率范围	40兆赫	59.97兆赫
泛音顺序	基本面
承载能力	8pF，10pF，12pF
激励水平	10μW（最大100μW）
频率公差	±10×10^-6，±20×10^-6（在25℃时）
串联电阻	80Ω以下	最大60Ω
频率温度特性	±10×10^-6/ −30至+ 85°C（参考25°C）
储存温度范围	-40至+ 85°C
包装单位（1）	3000根/盘（φ180）
