在现代电子系统架构之中,时钟振荡器是整个硬件平台的"心跳".从车载电控单元,工业自动化控制器,高速通信模块,到智能传感终端,IoT边缘设备,稳定,精准,低电磁干扰的时钟信号,直接决定产品通信稳定性,功能可靠性,EMC测试通过率以及长期服役寿命.随着电子设备集成度持续提升,信号速率不断走高,传统固定频率有源晶振的短板逐步凸显:非标频率交期漫长,EMI整改成本高,多版本项目需要备料多款不同频率晶振,给硬件研发,供应链管理,量产备货带来巨大压力.壹兆电子科技有限公司作为EPSON晶振品牌正规代理,长期现货配套SG-9101CGA空白母片,可根据客户需求快速烧录定制频率与参数,支持样品测试,小批量试产,大批量稳定供货,全程提供规格选型,参数配置,电路设计,烧录调试等技术支持,欢迎各硬件研发,采购工程师来电咨询:0755-27876236.
一,可编程晶振基础概念:为什么SG-9101CGA这类P-SPXO正在替代传统固定晶振

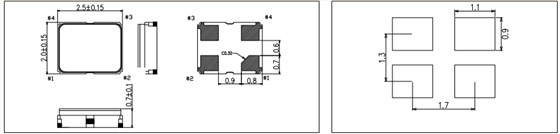

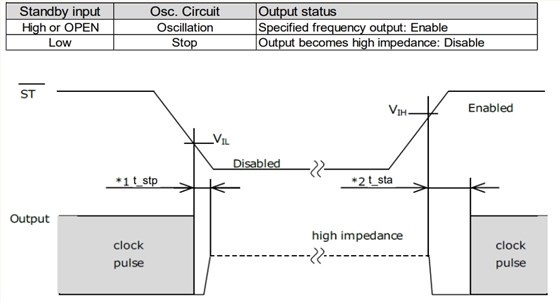

想要读懂SG-9101CGA的产品价值,首先要理清可编程晶体振荡器(ProgrammableSPXO,P-SPXO)的工作逻辑,以及它和普通固定频率有源晶振,TCXO,VCXO之间的核心差异.普通有源晶振SPXO,出厂时频率已经固定,石英晶片切割,封装,校准全部针对单一频率完成;如果项目需要非常规频率,原厂需要重新流片,校准,交期经常拉长至数周甚至更久,多版本项目物料型号繁杂,库存压力大.而可编程晶振内部集成石英谐振单元+爱普生自研PLL锁相环电路,母片是统一空白器件,出厂后可通过专用烧录工具SG-WriterII写入目标频率,扩频参数,输出使能/待机模式等配置参数,一颗空白母片可以覆盖海量频率需求,从根源上解决非标频率交期,多SKU备货难题.
可编程晶振并非简单的频率可调器件,其核心技术难点在于PLL环路噪声控制,频率稳定度,温漂特性,抖动指标,扩频调制的线性度,这也是不同品牌可编程晶振拉开差距的关键.市面上很多低成本可编程振荡器,在高频段相位抖动恶化明显,高温环境下频率漂移超标,扩频模式容易出现波形畸变,无法满足车载,工业等高可靠场景.EPSONSG-9101CGA从架构设计之初就定位车规应用,依托爱普生成熟的石英晶圆制造,IC设计,封装工艺,在可编程灵活性,相位噪声,温漂,抗干扰能力之间实现平衡,同时原生集成SSC扩频时钟功能,把时钟源和EMI抑制方案整合在单颗晶振内部,省去外部专用扩频芯片,简化PCB布局,节约BOM成本.
扩频时钟SSC(SpreadSpectrumClock)是SG-9101CGA最核心的差异化卖点.高速数字信号在固定频率时钟驱动下,能量集中在单一频点,在EMC辐射骚扰测试中极易超标;SSC技术对时钟频率做小幅周期性调制,把集中的频谱能量分散到一个窄频段内,降低峰值辐射强度,帮助整机轻松通过EMI认证.传统方案一般需要在主控端增加扩频配置或者外挂独立扩频芯片,会增加布局难度,信号完整性风险;SG-9101CGA直接在振荡器内部实现扩频调制,调制波形,调制深度,调制频率均可编程配置,对后端接收芯片透明,无需修改主控固件,是硬件工程师EMI整改的高效方案.
二,SG-9101CGA核心规格参数深度解析
输出频率范围:0.67MHz～170MHz,1ppm步进可编程SG-9101CGA支持0.67MHz最低频率至最高170MHz的输出区间,分辨率达到1ppm步进,也就是说在这个区间内,几乎所有项目需要的标准,非标时钟频率都可以通过烧录实现.无论是低速MCU外设时钟,CAN/LIN总线参考时钟,还是高速以太网,LVDS,图像处理,存储接口参考时钟,都可以单型号覆盖.传统固定晶振往往一个频率对应一个料号,一个多模块车载多媒体通信晶振主板可能需要五六款不同频率晶振;选用SG-9101CGA,只需要统一采购空白母片,根据BOM需求烧录不同参数,物料SKU大幅精简,采购,仓储,物料管理成本显著下降.对于研发阶段,工程师可以拿到空白样品,随时修改频率做对比验证,不需要反复申请新料样品,极大加速原型验证周期.
电源电压:1.62V～3.63V宽电压适配电源电压覆盖1.62V到3.63V,完美适配现在主流低压平台:1.8V,2.5V,3.3V主流供电轨全部兼容.车载电子系统供电波动大,电池电压波动,负载切换带来压降是常态,宽电压设计保证晶振在电源跌落,小幅波动场景下依然稳定起振,输出稳定时钟,不会出现停振,丢时钟的致命故障.同时低压特性也适配低功耗车载传感器,电池供电IoT终端,兼顾功耗与稳定性.输出电平为标准CMOS电平,直接对接绝大多数MCU,FPGA,PHY,收发器时钟输入引脚,不需要额外电平转换电路,简化外围电路设计.
