Suntsu常见射频滤波器类型解析

Suntsu常见射频滤波器类型解析

在无线通信系统中,射频滤波器是不可或缺的核心无源器件,其核心作用是精准筛选特定频率的有用信号,高效滤除带外干扰杂散信号,从根本上确保信号传输的纯度与稳定性,直接决定通信质量的优劣,设备抗干扰能力的强弱以及运行的可靠性.作为全球知名的电子元器件解决方案提供商,SuntsuElectronics深耕射频领域数十年,依托雄厚的技术积淀,严苛的品质管控体系以及对市场需求的敏锐洞察,打造了全系列适配多场景的射频滤波器产品,广泛覆盖通信,工业控制,汽车电子,物联网,卫星通信等多个核心领域.本文将详细解析Suntsu常见的射频滤波器类型,核心工作原理,产品特性,适用场景及核心优势,帮助客户精准选型,科学应用,最大化发挥滤波产品的核心价值,助力终端设备实现性能升级,适配各类复杂的无线通信场景.射频滤波器的分类方式多样,可按实现方式,应用场景,工作频率,功率等级等多个维度划分,其中按核心工艺和结构划分的类型最具实用性和参考价值,也是客户选型时最常参考的分类标准.Suntsu无源石英晶振结合全球市场的多样化需求和自身的技术优势,重点布局了声表面波(SAW)滤波器,体声波(BAW)滤波器,LC集总元件滤波器,介质滤波器四大核心类型,四大类产品各有侧重,优势互补,兼顾经济性,高性能与场景适配性,可全面满足从普通消费电子到高端精密设备,从中低频段到高频段的多样化滤波需求,全方位覆盖2G/3G/4G/5G及物联网,汽车电子,卫星通信等多频段,多场景的无线通信应用.

核心认知:为何射频滤波器是无线通信的"信号守护者"

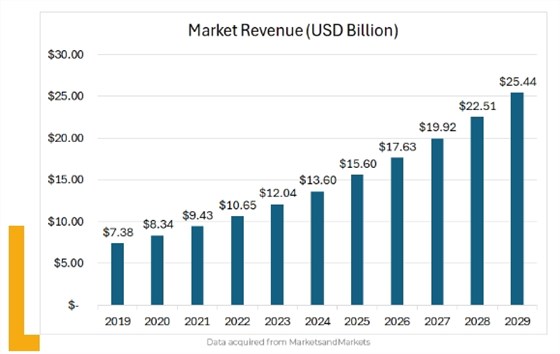

随着无线通信技术的快速迭代,5G,物联网,汽车电子,卫星通信等领域迎来爆发式发展,各类无线设备的数量大幅增加,频段资源日益紧张,不同设备,不同频段之间的信号干扰也日益突出.无论是消费电子领域的智能手机,智能穿戴设备,还是工业领域的工控终端,通信基站,亦或是汽车领域的车载通信系统,都面临着复杂的电磁环境,若没有高效的射频滤波器进行信号筛选与干扰抑制,将直接导致信号失真,通信中断,数据传输错误,设备故障等一系列问题,严重影响终端产品的使用体验,运行可靠性,甚至可能造成巨大的经济损失.射频滤波器的核心价值就在于"精准筛选,有效抗干扰"——通过特定的结构设计,优质的材料选型和精密的工艺加工,让符合终端设备需求的有用信号无衰减,高效率通过,同时大幅衰减不需要的杂波,干扰信号,最大限度守护通信链路的纯净度,为无线通信系统筑牢"信号防护墙".Suntsu射频滤波器均经过严苛的性能测试和环境测试,在抗干扰性,频率稳定性,耐环境特性,功率容量等关键指标上表现优异,可灵活适配不同场景下的复杂通信需求,无论是消费电子对2520小型贴片晶振,低成本的需求,还是工业,汽车领域对耐高低温,抗振动,高可靠性的严苛要求,都能提供稳定可靠的滤波解决方案,为各类无线通信设备的稳定运行保驾护航.

Suntsu常见射频滤波器类型详解

Suntsu立足全球市场需求,聚焦各行业核心应用场景,凭借深厚的射频技术积淀和灵活的生产制造能力,打造了四大类主流射频滤波器产品.每类产品均有明确的性能定位和场景适配性,兼顾性能与成本,可满足不同行业,不同客户的多样化选型需求.以下将结合产品结构,核心工作原理,核心特性,适用场景,详细解析各类滤波器的核心优势,帮助客户全面了解各类产品的差异与价值.

(一)声表面波(SAW)滤波器:高性价比,适配中低频通用场景

声表面波(SAW)陶瓷滤波器是Suntsu最具性价比的主流射频滤波器类型,凭借成熟的生产工艺,优异的频率选择性和可控的成本优势,广泛应用于中低频段无线通信场景,是2G/3G/4G时代的核心滤波解决方案,也是当前消费电子,物联网设备等领域的首选滤波产品之一,市场应用覆盖面最广,用量最大.

核心原理:SAW滤波器的核心工作原理是利用声表面波在压电基片上的传播特性实现信号过滤.其核心结构由压电基片,输入叉指换能器,输出叉指换能器和反射器组成,通过在压电基片上刻蚀特定图案的叉指换能器和反射器,当射频信号施加到输入换能器时,会激发压电基片产生声表面波,声表面波在传播过程中经过反射器的反射和筛选,只有特定频率的声表面波能够到达输出换能器,进而转换为电信号输出,从而精准筛选出有用信号,滤除干扰杂波,实现高选择性的信号过滤功能.

SuntsuSAW滤波器核心特性:采用高品质压电基片材料(如石英,铌酸锂),结合精密光刻工艺,确保叉指换能器和反射器的图案精度,具备高选择性,低插入损耗的核心优势,插入损耗可低至0.5dB以下,能够有效抑制邻近频段的干扰信号,显著提升接收器的灵敏度和通信可靠性;生产工艺成熟,量产稳定性高,规模化生产可有效控制成本,适合大规模批量应用,能够满足消费电子等领域的大批量采购需求;封装采用小型化设计,可适配SMT贴片工艺,封装尺寸涵盖1612,2016,3215等多种规格,满足消费电子小型化,轻薄化的设计需求;部分产品采用陶瓷封装密封处理,具备良好的防潮,防尘性能,可承受-40℃至+125℃的宽温范围,具备一定的耐环境能力,能够适配工业,汽车等轻度严苛场景的使用需求.

适用场景:主要适配中低频段(通常在3GHz以下),广泛应用于智能手机,平板电脑,物联网终端(如智能手表,智能手环,智能家居设备),汽车远程无钥匙输入(RKE),火灾和入侵报警系统,访问控制,无线耳机等领域,同时也可用于卫星通信,雷达系统的前端滤波,是通用性最强,应用最广泛的射频滤波器类型之一,能够满足大多数中低频段无线通信设备的滤波需求.

(二)体声波(BAW)滤波器:高性能,适配高频高端场景

体声波(BAW)滤波器是Suntsu针对高频段,高性能需求打造的高端射频滤波器产品,其核心优势在于频率稳定性高,Q值(品质因子)高,插入损耗低,可完美适配5G高频段及高端精密设备的严苛滤波需求,有效弥补了SAW滤波器在高频场景下性能衰减的短板,是5G时代高端通信设备,精密电子设备的核心滤波解决方案,也是Suntsu高精度晶振布局高端射频领域的核心产品之一.

核心原理:BAW滤波器的工作原理与SAW滤波器类似,均是利用声波的传播特性实现信号过滤,核心差异在于声波的传播方向——SAW滤波器中声波沿压电基片表面传播,而BAW滤波器中声波垂直于基片表面传播,能够更有效地捕获声波能量,减少信号损耗,从而实现更高的频率稳定性和选择性,可在高频段保持优异的滤波性能,有效抑制高频杂波干扰,保障高端设备的通信质量.SuntsuBAW滤波器核心特性:采用先进的体声波谐振器结构,Q值可高达1000以上,远高于SAW滤波器,插入损耗低至0.3dB以下,选择性远超SAW滤波器,能够在高频段(3GHz以上)实现精准滤波,完美适配5Gsub-6GHz及毫米波频段的通信需求;频率稳定性极强,受温度变化的影响极小,在-55℃至+150℃的宽温域内性能保持稳定,可适配极端高低温环境,满足工业,汽车,卫星通信等严苛场景的使用需求;功率容量大,可承受更高的输入功率,抗干扰能力突出,能够有效抑制高频杂波干扰和邻道干扰,保障高端设备的通信稳定性;封装采用紧凑化设计,兼顾高性能与小型化,可适配高端智能手机,5G基站,卫星通信设备等精密产品的小型化设计需求,同时具备良好的抗振动,抗冲击性能,可靠性极高.适用场景:主要适配高频段,高性能需求场景,包括5G高端智能手机,5G基站(宏基站,小基站),卫星通信系统,精密测量仪器,高端射频通信设备,自动驾驶车载通信系统等,尤其适合对频率稳定性,抗干扰能力,功率容量要求极高的场景,能够为高端无线通信设备提供纯净,稳定的通信链路,助力终端设备实现性能升级.

(三)LC集总元件滤波器:灵活适配,满足中低频定制需求

LC集总元件滤波器是Suntsu美国进口晶振针对中低频段,定制化需求打造的柔性滤波产品,由电容,电感,电阻等集总元件组合而成,通过合理的电路设计将各类元件集成在一起,可根据客户的具体需求灵活调整电路结构和元件参数,适配不同频段,不同功率,不同衰减特性的滤波需求,具备极高的定制化灵活性,是工业控制,专用通信设备等领域的理想滤波选择.核心原理:LC集总元件滤波器的核心工作原理是利用电感,电容的频率选择特性实现信号过滤.电感具有"通低频,阻高频"的特性,电容具有"通高频,阻低频"的特性,通过合理搭配电感,电容的参数,构建不同类型的滤波电路(如低通,高通,带通,带阻滤波器),可灵活调整通带频率,阻带频率,插入损耗,衰减特性等参数,实现对特定频率信号的精准筛选,且无寄生通带,在中低频段具备良好的滤波性能,能够有效滤除混频杂散等干扰信号.

SuntsuLC集总元件滤波器核心特性:定制化程度高,可根据客户的具体应用场景,频段需求,性能参数,灵活设计电路结构和元件参数,适配不同终端设备的专属滤波需求,无论是通带宽度,插入损耗,还是阻带衰减,都能精准匹配客户需求;工作频率覆盖范围广,主要适配3GHz以下中低频段,可满足一次下变频或二次下变频后滤除混频杂散的需求,适配工业控制,专用通信等领域的复杂滤波场景;电路结构简单,可靠性高,采用高品质电容,电感元件,耐振动,耐冲击,能够适配工业控制等复杂,恶劣的应用场景;成本可控,可根据客户的性能需求选择不同规格,不同品质的元件,兼顾性能与成本,适合小批量,定制化订单需求,能够有效满足客户的个性化应用需求.适用场景:广泛应用于工业控制设备,专用通信设备,汽车电子(如车载导航,车载通信,车载雷达),智能家居,医疗设备,安防设备等领域,尤其适合对滤波参数有定制化需求,中低频段的应用场景,可灵活适配不同设备的电路设计需求,为各类专用设备提供专属的滤波解决方案,保障设备的稳定运行.

(四)介质滤波器:小型高效,适配基站与严苛场景

介质滤波器是Suntsu针对基站,工业设备等场景打造的高效滤波产品,以介质谐振器为核心元件,结合精密的结构设计和工艺加工,具备体积小,Q值高,插入损耗低,温度稳定性好,功率容量大等核心优势,能够实现截止频率外的高效抑制,是5G基站,工业严苛场景的核心滤波解决方案之一,也是Suntsu布局通信基站领域的重点产品.核心原理:介质滤波器的核心工作原理是利用介质材料的高频谐振特性实现信号过滤.介质谐振器采用高品质介质材料(如陶瓷介质),具有极高的介电常数和品质因子,通过将多个介质谐振器合理组合,利用谐振器的谐振特性,实现对特定频率信号的筛选与过滤,其Q值为LC集总元件滤波器的2-3倍,能够有效提升滤波选择性,减少信号损耗,同时具备良好的温度稳定性,能够在复杂环境下实现长期稳定运行.

Suntsu介质滤波器核心特性:采用高品质介质材料,Q值高,插入损耗低,滤波选择性优异,截止频率近端杂散抑制能力强,可有效抑制截止频率近端的杂散信号,保障通信质量,避免干扰信号影响设备运行;体积小巧,相比传统腔体滤波器更轻便,体积可缩小30%-50%,可节省设备内部空间,适配基站设备,工业设备的小型化设计需求;温度稳定性好,在-40℃至+125℃的宽温域内性能稳定,受温度变化的影响极小,耐振动,耐冲击,可适配工业高温,户外,车载等严苛环境;功率容量大,可承受大功率输入,能够适配基站等大功率设备的滤波需求,长期运行可靠性高,所有产品均经过跌落,高低温,振动,漏气等严苛的环境测试,确保在复杂场景下稳定工作,使用寿命长,故障率低.适用场景:主要应用于5G基站(宏基站,小基站),工业控制设备,户外通信设备,车载通信系统,卫星通信设备等场景,尤其适合既要求截止频率近端杂散抑制高,又需要较小体积,大功率,高可靠性的应用场景,能够为基站,工业设备等提供高效,稳定的滤波解决方案,保障设备的长期稳定运行,助力通信产业和工业产业的升级发展.

Suntsu射频滤波器的核心优势:品质护航,适配全场景需求

无论哪种类型的射频滤波器,Suntsu都始终以"高品质,高可靠性,高适配性"为核心原则,结合数十年的射频技术积淀和严苛的品质管控体系,打造兼具性能与实用性的产品,区别于行业同类产品,Suntsu射频滤波器具备三大核心优势,为全球客户提供全方位,一站式的滤波解决方案,助力客户实现终端设备性能升级.

1.全类型覆盖,适配多样化需求:Suntsu完整布局SAW,BAW,LC集总元件,介质四大类射频滤波器,全面覆盖中低频到高频,通用场景到高端定制场景,小功率到大功率的全范围需求,可满足消费电子,工业,汽车,通信,物联网,卫星通信等多领域的多样化滤波需求.客户无需跨厂商选型,可实现"一站式采购",不仅能提升选型效率,还能降低采购成本,供应链管理成本,同时确保不同类型滤波器的兼容性,为终端设备的设计,生产提供便利.

2.严苛品质管控,可靠性突出:所有射频滤波器均经过跌落,高低温,振动,漏气,静电,湿度等苛刻实验,严格遵循国际行业标准和Suntsu内部严苛的品质管控体系,从原材料采购,生产制造到出厂检测,每一个环节都层层把控,严格把关.原材料均选用全球优质供应商的高品质材料,生产过程采用全自动化生产线,减少人为操作误差,出厂前均经过100%全检,确保产品在不同环境下都能稳定运行,使用寿命长,故障率低,可完美适配工业,汽车等严苛场景的长期使用需求,用品质赢得全球客户的认可与信赖.

3.定制化能力强,贴合客户需求:依托专业的射频研发团队和灵活的生产体系,Suntsu可根据客户的具体应用场景,频段需求,性能参数,封装要求,提供定制化的射频滤波器解决方案.无论是LC集总元件滤波器的参数调整,电路设计,还是SAW,BAW滤波器的频段优化,封装定制,都能精准贴合客户需求,助力终端设备性能升级.同时,Suntsu提供全方位的技术支持,专业的技术团队可为客户提供一对一的选型指导,电路设计咨询,调试协助等服务,及时解决客户在产品应用过程中的各类技术问题,为客户的生产,研发保驾护航.

选型指南:如何快速选择适合的Suntsu射频滤波器？

为帮助客户快速选型,避免选型偏差,结合Suntsu各类射频滤波器的特性和适用场景,总结以下核心选型要点,精准匹配客户的实际需求,让客户能够快速,高效地选择到最适配的射频滤波器产品,最大化发挥产品价值.

1.按工作频段选型:中低频段(3GHz以下),对成本敏感,追求高性价比,且无特殊性能要求的场景,优先选择SAW滤波器;高频段(3GHz以上),对频率稳定性,抗干扰能力要求高,适配5G,卫星通信等场景,优先选择BAW滤波器;中低频段,有定制化参数需求(如通带宽度,衰减特性),适配工业控制,专用设备等场景,选择LC集总元件滤波器;基站,大功率设备,且要求体积小,截止频率近端杂散抑制高,优先选择介质滤波器.

2.按场景需求选型:消费电子(手机,智能穿戴,无线耳机),优先选择小型化,高性价比,批量适用性强的SAW滤波器;5G高端设备,卫星通信,精密测量仪器,选择高性能,高稳定性的BAW滤波器;工业控制,专用通信设备,医疗设备,选择定制化强,耐振动,高可靠性的LC集总元件滤波器;5G基站,户外通信设备,车载通信系统,选择耐环境,大功率,体积小的介质滤波器.

3.按性能需求选型:对频率稳定性,抗干扰能力,功率容量要求高,且预算充足,选择BAW或介质滤波器;对成本敏感,追求通用性和批量适用性,选择SAW滤波器;对参数定制化要求高,需要适配专属电路设计,选择LC集总元件滤波器;对体积要求严格,且需要高效杂散抑制,选择介质滤波器.
