具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理
普通贴片陶瓷晶振外观使用陶瓷材料封装的,KDS晶体具有高稳定性,高可靠性的陶瓷晶体谐振器,晶振外观本身使用陶瓷封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.超小型、超低频陶瓷晶振晶片的边缘处理技术：是超小型、超低频陶瓷晶振晶体元器件研发及生产必须解决的技术问题，为行业的技术难题之一。

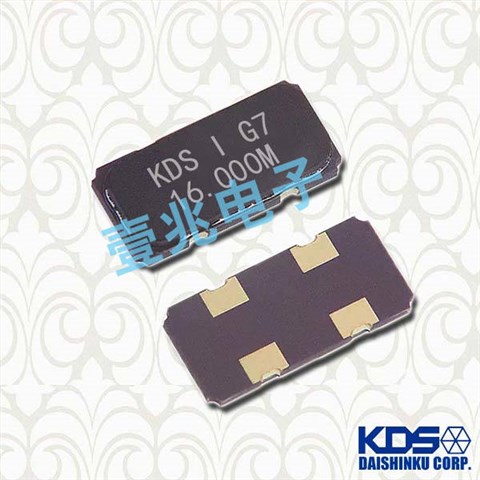

日本KDS进口晶振,DSX151GAL四脚晶振,1CW04000KK3C陶瓷晶振
|

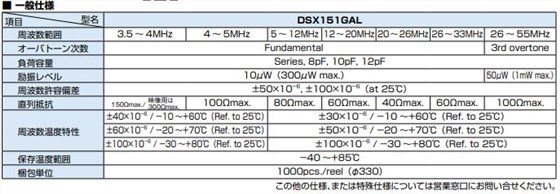

KDS晶振规格 |
单位 |
晶振频率范围 |
石英晶振基本条件 |
|
DSX630G标准频率 |
f_nom |
3.5MHZ-55MHZ |
标准频率1CW04000KK3C |
|
储存温度 |
T_stg |
-40°C～+85°C |
裸存 |
|
工作温度 |
T_use |
-40°C～+85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW～100μW |
|
频率公差 |
f_— l |
±20 × 10-6(标准), |
+25°C对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C～+70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF,10PF,12PF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
KDS贴片晶振产品列表：
请参照资料2.也可以提高终端陶瓷晶振电容解决方案，然后检查波形幅度是否得到改善。
请确定使用频谱分析仪机中断信号的频率。我们可以发现存在的问题是根据频率什么。
如果是从电源的交流信号，请检查电源和信号的两个理由的状态是否是浮动的。请改为浮动，如果它不是。
如果信号具有高频率，请使用以下方法：使用贴片晶振外壳为接地。采用水晶较小C0。
增加电路，镉和CG的外部电容，并采用晶体具有较高的负载电容CL。
晶振频率输出是目标频率的三倍
这个问题的可能性相对较小。KDS大真空晶体请确定的三次泛音调模式的频率反馈是否大于基频模式，由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题，请采用三次泛音模式晶振。
此外，放大电路，第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。
系统故障是由于超大输出波形的幅度。
请检查周围电路和PCB布局，如果上面的方法都没有能够解决您的问题。如果两者都正常，那么请你联系IC制造商探讨其芯片组设计的不明信号的反应。改变周围电路的设计只能缓解问题，而不是完全解决它。通常。这将是最好找出来的芯片组设计问题并解决它。
日本KDS进口晶振,DSX151GAL四脚晶振,1CW04000KK3C陶瓷晶振
对我们的产品进行检验，同时告知我们的员工顾客以及公众，如何安全的使用，如何使用对环境影响较小，帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。
公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。
KDS晶振集团实施创新战略，提高自主创新能力，汽车级晶振确保公司可持续发展。实施节约战略，SMD陶瓷晶体提高建设节约环保型企业能力，确保实现节能环保规划目标。
晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。
消除事故和环境方面的偶发事件，减少废物的产生和排放，有效的使用能源和各种自然资源，SMD晶振对紧急事件做好充分准备，以便及时做出反应。
日本KDS进口晶振,DSX151GAL四脚晶振,1CW04000KK3C陶瓷晶振
