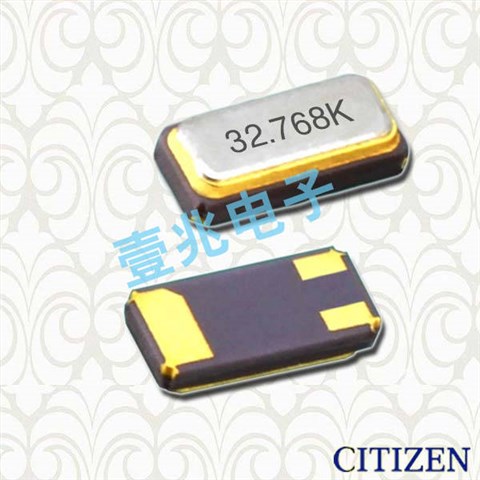

无源3215贴片晶振,千赫石英晶振,CM315E晶振,CM315E32768DZCT晶振

西铁城晶振,贴片晶振,CM315E晶振，普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.
日产晶振的真空封装技术：是指日产晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

西铁城晶振规格	单位	晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10^-6(标准), (±15 × 10^-6～ ±50 × 10^-6可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.oscillatorcrystal.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年

西铁城晶振编码列表：

ManufacturerPartNumber原厂编码

Manufacturer厂家

Description参数

Series型号

Type系列

Frequency

FrequencyStability频率稳定度

ESR(EquivalentSeriesResistance)电阻

OperatingTemperature工作温度

Ratings

MountingType安装类型

Package/Case包装/封装

Size/Dimension尺寸

Height-Seated(Max)高度

CM315E32768DZCT

CitizenFinedeviceCoLtd

CRYSTAL32.7680KHZ9PFSMD

CM315E

kHzCrystal(TuningFork)

32.768kHz

70kOhm

-40°C~85°C

SurfaceMount

3-SMD,NoLead

0.126"Lx0.059"W(3.20mmx1.50mm)

0.035"(0.90mm)

CM315E32768DZCT

CitizenFinedeviceCoLtd

CRYSTAL32.7680KHZ9PFSMD

CM315E

kHzCrystal(TuningFork)

32.768kHz

70kOhm

-40°C~85°C

SurfaceMount

3-SMD,NoLead

0.126"Lx0.059"W(3.20mmx1.50mm)

0.035"(0.90mm)

CM315E32768DZCT

CitizenFinedeviceCoLtd

CRYSTAL32.7680KHZ9PFSMD

CM315E

kHzCrystal(TuningFork)

32.768kHz

70kOhm

-40°C~85°C

SurfaceMount

3-SMD,NoLead

0.126"Lx0.059"W(3.20mmx1.50mm)

0.035"(0.90mm)

CM315E32768DZFT

CitizenFinedeviceCoLtd

CRYSTAL32.768KHZ12.5PFSMD

CM315E

kHzCrystal(TuningFork)

32.768kHz

70kOhm

-40°C~85°C

SurfaceMount

3-SMD,NoLead

0.126"Lx0.059"W(3.20mmx1.50mm)

0.035"(0.90mm)

CM315E32768DZFT

CitizenFinedeviceCoLtd

CRYSTAL32.768KHZ12.5PFSMD

CM315E

kHzCrystal(TuningFork)

32.768kHz

70kOhm

-40°C~85°C

SurfaceMount

3-SMD,NoLead

0.126"Lx0.059"W(3.20mmx1.50mm)

0.035"(0.90mm)

CM315E32768DZFT

CitizenFinedeviceCoLtd

CRYSTAL32.768KHZ12.5PFSMD

CM315E

kHzCrystal(TuningFork)

32.768kHz

70kOhm

-40°C~85°C

SurfaceMount

3-SMD,NoLead

0.126"Lx0.059"W(3.20mmx1.50mm)

0.035"(0.90mm)

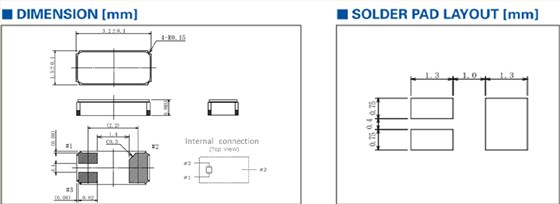

CM315E

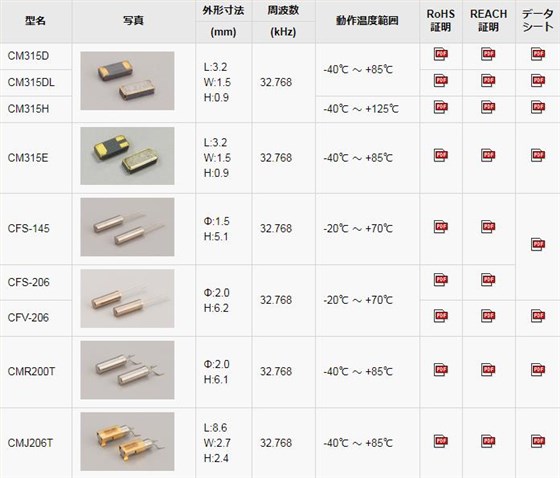

西铁城晶振产品列表：

CM315 CFS-145 CMR200T CMJ206T

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

每个封装类型的注意事项

(1)陶瓷包装晶振与SON产品

在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

(2)陶瓷包装石英晶振

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

（3）柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当有源晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。
