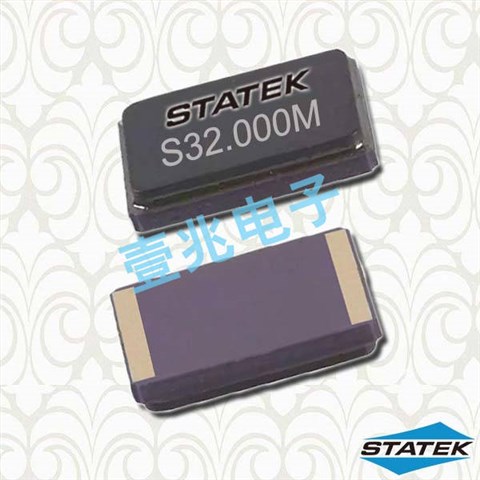

Statek斯塔克晶振,CX11LHG石英晶体谐振器,CX11LSHG3CSM1-24.0M,100/100/I晶振，CX11LHG是一种高性能石英晶体，设计用于承受最极端的冲击和高振动应用环境。低加速灵敏度和低老化性能满足最苛刻的要求。具有严格的校准容差和温度范围内的高稳定性。3215mm超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,无源晶振，手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
STATEK晶振公司在1970年开创了石英晶体,时钟振荡器的微小型技术,给频率控制行业带来了革命性的变化.时至今日Statek公司依旧注重品质,专注服务不断改进,致力于研发生产超薄,超小型石英晶振,贴片晶振,石英晶体,有源振荡器,温补晶体振荡器以及传感器等器件,产品均在美国研发设计,制造,检测.
STATEK晶振将水晶放置玻璃封装以及陶瓷盖封装内,人造水晶相较于其他使用机械生产的水晶要小的多.所生产水晶元件具有领先优势,具有以下特点：高稳定性,频率精准,保存温度范围广,抗老化性能强等特点.Statek石英晶振,晶体振荡器具有小型化,低功耗,优秀的耐冲击性,抗氧化性佳等特点.广泛使用于全球GPS定位系统,WLAN网络产品,网络控制器,无线基站,程控交换设备,精密仪器,GPS卫星,汽车应用,计算机,全球GPS定位系统,无线通讯,数码产品等等.
Statek晶振公司是设计和制造高可靠频率控制产品的领导者,研发生产低相位低抖动石英晶体振荡器.以前要实现卓越的高系统性能需要消耗大量的石英晶体振荡器,这对于很多应用领域而言是笔不小的开销,因为空间上和电力方面都比较耗资源.为了实现客户低消耗高收益的作业,Statek晶振公司提供了高精度,低噪音,低相位,低功耗,低抖动石英晶振,石英晶体振荡器.
Statek石英晶体振荡器低消耗低电流只需3.2~2.5mm,频率范围从20MHZ~50MHZ可供选择,电压范围在1.8V~3.3V之间,在产品中使用的工作温度范围广-55°C+125°C.并且具有超强的耐冲击性能,可用于军工产品,军事领域.
Statek晶振公司拥有先进的压电石英晶体晶振、有源晶体工艺,精湛的技术以及掌握了各种操作模式中所有机械几何形状的石英谐振器的专业知识.以及先进的生产设备和测试仪器,采用IS09002质量管理体系进行生产、技术管理,能及时为晶振用户提供更好的服务.
| FundamentalFrequency | 16.0MHz | 24.0MHz | 32.0MHz |
| MotionalResistanceR1(Ω) | 85 | 30 | 25 |
| MotionalCapacitanceC1(fF) | 1.5 | 1.6 | 1.9 |
| QualityFactorQ | 80 | 150 | 110 |
| ShuntCapacitanceC0(pF) | 0.7 | 0.7 | 0.9 |
| CalibrationTolerance1 | ±100 to ±30 ppm, or tighter as required | ||
| LoadCapacitance | 10 pF (unless specified otherwise) | ||
| DriveLevel | 200µWMAX | ||
| Frequency-TemperatureStability1,2,3 | ±50ppmto±10ppm(Commercial) | ||
| ±50ppmto±20ppm(Industrial) | |||
| ±100ppmto±30ppm(Military) | |||
| Aging,FirstYear4 | 5ppmMAX | ||
| ShockSurvival | up to 75,000 g, 0.3 ms, 1/2 sine | ||
| VibrationSurvival5 | 20 g, 10-2,000 Hz swept sine | ||
| OperatingTemperatureRange3 | -10°Cto+70°C(Commercial) | ||
| -40°Cto+85°C(Industrial) | |||
| -55°Cto+125°C(Military) | |||
| StorageTemperatureRange3 | -55°Cto+125°C | ||
| MaxProcessTemperature | 260°Cfor20sec. | ||
Statek斯塔克晶振,CX11LHG石英晶体谐振器,CX11LSHG3CSM1-24.0M,100/100/I晶振
自动安装时的冲击：
石英晶振自动安装和真空化引发的冲击会破坏SMD晶体产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
Statek斯塔克晶振,CX11LHG石英晶体谐振器,CX11LSHG3CSM1-24.0M,100/100/I晶振
STATEK晶振公司的目标是保证石英晶振,贴片晶振,晶体振荡器,有源晶振产品继续满足客户要求的同时对环境的影响降到最小,在生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.
STATEK晶振承诺保护环境,重视员工、客户和公众的健康和安全.我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性.
建立目标指标、监测程序,利用最好的管理手段,应用节约成本的技术,持续改进我们的环境表现.我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化.
STATEK晶振环保环境与发展对策：实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
STATEK晶振运用ISO14001环境管理系统进行环境管理,尽最大可能减小晶体振荡器,有源晶振,压电石英晶体,石英水晶振荡子业务活动对环境造成的负担,并通过业务发展推进环境改善.
STATEK晶振公司在“制造、使用、有效利用、再利用”这样一个石英水晶振荡子,压电石英晶体、有源晶体、石英晶振产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.
