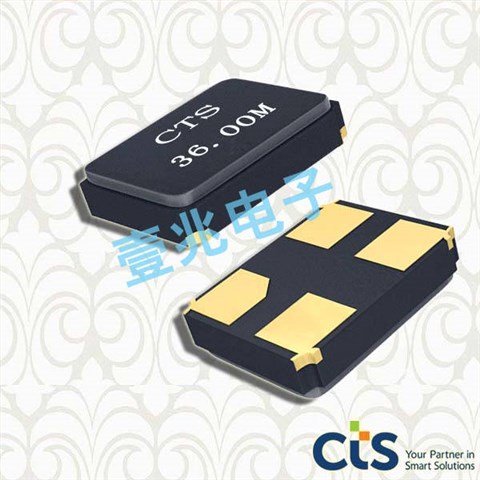

CTS晶振,贴片晶振,GA534晶振

CTS晶振,贴片晶振,GA534晶振CTS晶振,贴片晶振,GA534晶振

产品简介

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

产品详情

CTS晶振,贴片晶振,GA534晶振,CTS公司成立于1896,是航空航天、通信、国防、工业、信息技术、医疗和运输市场的OEM、传感器和电子元器件的主要设计者和制造商。公司在北美洲、亚洲和欧洲设有12个生产基地,专注于为全球的工业伙伴提供先进的技术、卓越的客户服务和卓越的价值。

小型表面贴片晶振型,是标准的晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石英晶振曲率半径加工技术:石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。

CTS晶振规格参数 GA534晶振
频率范围 8~120MHZ
频率稳定度公差 ±20,30,50ppm
工作温度范围 -40°C ~ +125°C
频率温度公差 ±15,20,30,50,100,150ppm
负载电容 8,12pF
激励功率 50μW typ
老化@ + 25°C ±3 ppm/yr
绝缘电阻(@直流100 v) 500 Ohms@ DC 100V
储存温度范围 -40°C ~ +125°C

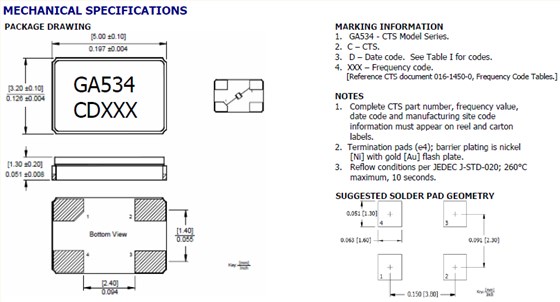

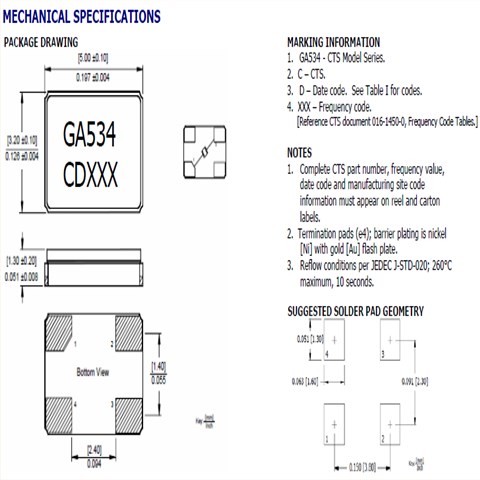

GA534 5032

自动安装时的冲击:自动安装和真空化引发的冲击会破坏产品特性并影响这些进口石英晶体.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.CTS晶振,贴片晶振,GA534晶振

每个封装类型的注意事项,(1)陶瓷包装产品与SON产品:在焊接陶瓷面晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.

陶瓷包装产品:(2)陶瓷封装产品:在一个不同扩张系数电路板(环氧玻璃)上焊接压电谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

CTS晶振公司集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动5032四脚贴片晶振环境负荷最小化,CTS晶振集团还开展了各种各样的活动。CTS晶振,贴片晶振,GA534晶振

CTS晶振集团在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用压电石英晶振资源、对化学物质进行管理”,实现与地球的和谐相处。

CTS晶振集团建立一种可测量的发展和改进的目标指标,定期对5032陶瓷面压电石英晶体进行内审和管理评审。在现有的或新生的各种活动中不断监测和改进环境绩效。通过对生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变,努力提高环境管理中资本的效力。
