爱普生晶振,贴片晶振,FC-12M晶振,X1A000061000200晶振

爱普生晶振,贴片晶振,FC-12M晶振,X1A000061000200晶振爱普生晶振,贴片晶振,FC-12M晶振,X1A000061000200晶振

产品简介

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊盘的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

产品详情

日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】 爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).目前注册资本2500万美金.现员工人数:1500人.主要从事石英晶振系列产品的生产,投资初期主要生产32.768KHZ系列产品,从2009年起32.768K系列产品转向马来西亚量产.苏州爱普生工厂就以生产高端的石英晶体振荡器为主,普通石英晶体谐振器为辅.

爱普生晶振,贴片晶振,FC-12M晶振,X1A000061000200晶振,超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊盘的高温回流温度曲线要求.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,日产晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴。对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上。保证晶振产品的温度特性。


爱普生晶振规格参数 FC-12M晶振
频率范围 32.768KHZ
频率稳定度公差 ±20,30ppm
工作温度范围 −40~+85 °C
等效串联电阻 See ESR Table
负载电容 12.5pF
激励功率 0.5μW
老化@ + 25°C ±3ppm/yr
绝缘电阻(@直流100 v) 500 Ohms@ DC 100V
储存温度范围 -55°C to +125°C

爱普生千赫兹音叉晶振型号晶振:

Model/型号 Frequency/频率 Oper. Temper. Range/工作温度 ESR[MAX] 等效串联电阻 Drive Level[Max]驱动电平 Tumover Temperature LxWxH/尺寸 Parabolic Coefficient Freq.Aging@+25C[Max] Terminal Plating
FC-12M 32.768000 kHz -40 to +85 °C ≤ 90 KΩ ≤ 0.5 µW +25ºC +/-5ºC 2.05 x 1.2 x 0.6 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-12M 32.768000 kHz -40 to +85 °C ≤ 90 KΩ ≤ 0.5 µW +25ºC +/-5ºC 2.05 x 1.2 x 0.6 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-12M 32.768000 kHz -40 to +85 °C ≤ 90 KΩ ≤ 0.5 µW +25ºC +/-5ºC 2.05 x 1.2 x 0.6 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-12M 32.768000 kHz -40 to +85 °C ≤ 90 KΩ ≤ 0.5 µW +25ºC +/-5ºC 2.05 x 1.2 x 0.6 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-12M 32.768000 kHz -40 to +85 °C ≤ 90 KΩ ≤ 0.5 µW +25ºC +/-5ºC 2.05 x 1.2 x 0.6 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-13A 32.768000 kHz -40 to +125 °C ≤ 70 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-13A 32.768000 kHz -40 to +125 °C ≤ 70 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-13A 32.768000 kHz -40 to +125 °C ≤ 70 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
爱普生千赫兹音叉晶振编码晶振:

编码 Model/型号 Frequency/频率 Oper. Temper. Range/工作温度 ESR[MAX] 等效串联电阻 Drive Level[Max]驱动电平 Tumover Temperature LxWxH/尺寸 Parabolic Coefficient Freq.Aging@+25C[Max] Terminal Plating
X1A000061000200 FC-12M 32.768000 kHz -40 to +85 °C ≤ 90 KΩ ≤ 0.5 µW +25ºC +/-5ºC 2.05 x 1.2 x 0.6 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000061000300 FC-12M 32.768000 kHz -40 to +85 °C ≤ 90 KΩ ≤ 0.5 µW +25ºC +/-5ºC 2.05 x 1.2 x 0.6 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000061000800 FC-12M 32.768000 kHz -40 to +85 °C ≤ 90 KΩ ≤ 0.5 µW +25ºC +/-5ºC 2.05 x 1.2 x 0.6 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000061003000 FC-12M 32.768000 kHz -40 to +85 °C ≤ 90 KΩ ≤ 0.5 µW +25ºC +/-5ºC 2.05 x 1.2 x 0.6 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000061003200 FC-12M 32.768000 kHz -40 to +85 °C ≤ 90 KΩ ≤ 0.5 µW +25ºC +/-5ºC 2.05 x 1.2 x 0.6 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000091000100 FC-13A 32.768000 kHz -40 to +125 °C ≤ 70 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000091000200 FC-13A 32.768000 kHz -40 to +125 °C ≤ 70 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000091000300 FC-13A 32.768000 kHz -40 to +125 °C ≤ 70 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au

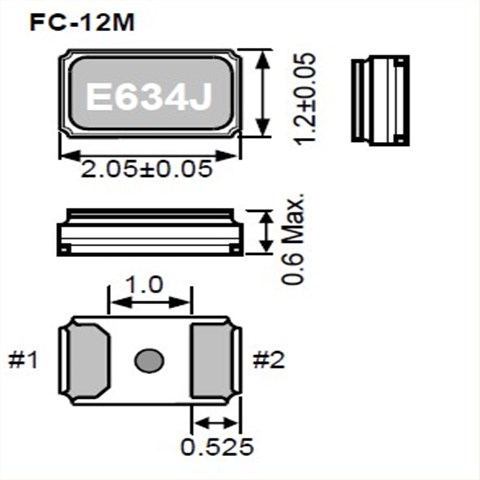

FC-12M

晶振产品使用每种产品时,请在进口石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。爱普生晶振,贴片晶振,FC-12M晶振,X1A000061000200晶振

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英时钟晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

机械振动的影响:当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管2012晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

爱普生晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少两脚32.768KHZ晶体谐振器各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.爱普生晶振,贴片晶振,FC-12M晶振,X1A000061000200晶振

环境行为评价:评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO),32.768K晶体谐振器,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.

爱普生晶振环境影响的最小化:遵照社会的期望,改进的环境行为,我们将通过有效利用森林、能源以及其它资源,减少两脚贴片晶振各种形式的废物来实现这一承诺.爱普生晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.
