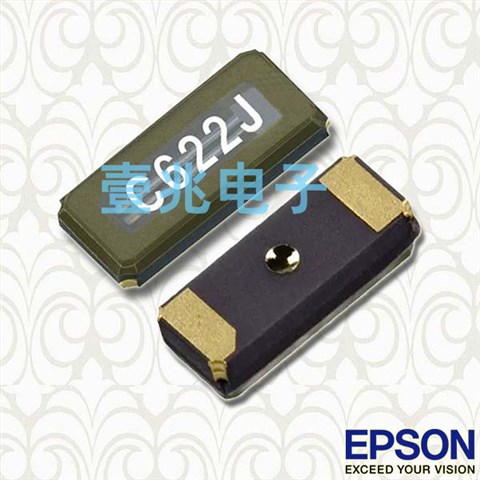

爱普生晶振,贴片晶振,FC-135R晶振,X1A000141000100晶振

爱普生晶振,贴片晶振,FC-135R晶振,X1A000141000100晶振爱普生晶振,贴片晶振,FC-135R晶振,X1A000141000100晶振

产品简介

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊盘的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

产品详情

精工爱普生株式会社(总经理:碓井 稔,以下简称为“爱普生”)在2008年正式和深圳市金洛鑫电子有限公司签订在中国区域深圳总代理签订合作协议,在同年期间苏州爱普生水晶宣布将高端的3215晶体生产重心转移到中国苏州爱普生工厂生产,并且成立研发中心.因为智能手机,以及GPS卫星导航的普及,有源晶振得到迅速的发展,并且从早期5X7mm的体积演变到今天2520mm体积的温补晶振,压控晶振,以下是有源石英晶体振荡器部分产品型号,爱普生料号等.

爱普生晶振,贴片晶振,FC-135R晶振,X1A000141000100晶振,贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率。32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品。本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。

爱普生晶振规格参数 FC-135R晶振
频率范围 32.768KHZ
频率稳定度公差 ±20ppm
工作温度范围 −40~+85 °C
等效串联电阻 See ESR Table
负载电容 7,12.5pF
激励功率 0.5μW
老化@ + 25°C ±3ppm/yr
绝缘电阻(@直流100 v) 500 Ohms@ DC 100V
储存温度范围 -55°C to +125°C

爱普生千赫兹音叉晶振型号晶振:

Model/型号 Frequency/频率 Oper. Temper. Range/工作温度 ESR[MAX] 等效串联电阻 Drive Level[Max]驱动电平 Tumover Temperature LxWxH/尺寸 Parabolic Coefficient Freq.Aging@+25C[Max] Terminal Plating
FC-13A 32.768000 kHz -40 to +125 °C ≤ 70 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-13A 32.768000 kHz -40 to +125 °C ≤ 70 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-13A 32.768000 kHz -40 to +125 °C ≤ 70 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-135R 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-135R 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-135R 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-135R 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-135R 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
FC-135R 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
爱普生千赫兹音叉晶振编码晶振:

编码 Model/型号 Frequency/频率 Oper. Temper. Range/工作温度 ESR[MAX] 等效串联电阻 Drive Level[Max]驱动电平 Tumover Temperature LxWxH/尺寸 Parabolic Coefficient Freq.Aging@+25C[Max] Terminal Plating
X1A000091000200 FC-13A 32.768000 kHz -40 to +125 °C ≤ 70 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000091000300 FC-13A 32.768000 kHz -40 to +125 °C ≤ 70 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000091000500 FC-13A 32.768000 kHz -40 to +125 °C ≤ 70 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000141000100 FC-135R 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000141000200 FC-135R 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000141000300 FC-135R 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000141000400 FC-135R 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000141000500 FC-135R 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au
X1A000141000600 FC-135R 32.768000 kHz -40 to +85 °C ≤ 50 KΩ ≤ 0.5 µW +25ºC +/-5ºC 3.2 x 1.5 x 0.9 mm -0.04 x 10^-6/°C² +/-3 ppm Au

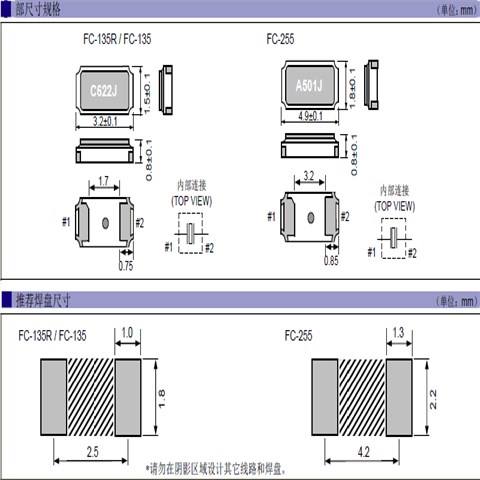

FC-135 FC-135R FC-255

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英陶瓷面晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。爱普生晶振,贴片晶振,FC-135R晶振,X1A000141000100晶振

机械振动的影响:当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管32.768K晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

晶振产品使用每种产品时,请在日产晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

环境行为评价:评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO),3215进口晶体,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响. 爱普生晶振,贴片晶振,FC-135R晶振,X1A000141000100晶振

爱普生晶振环境影响的最小化:遵照社会的期望,改进的环境行为,我们将通过有效利用森林、能源以及其它资源,减少3215两脚贴片晶振各种形式的废物来实现这一承诺.爱普生晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.

爱普生晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少压电石英晶体污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.

CA - 301晶振,柱面式石英晶体,引脚型插件晶振
