TXC台晶重磅推出7050封装VCXO电压控制晶体振荡器

TXC台晶重磅推出7050封装VCXO电压控制晶体振荡器

在5G/4G无线射频通信,微型基站中继,高清音视频高速传输,工业高速数据采集,FPGA可编程时序控制系统,物联网智能网关,精密无线遥控,车载智能通信及北斗辅助定位等新一代高频高速电子设备中,时钟振荡系统作为设备的"时序心脏",其频率精准度,动态可调性,相位噪声纯净度,时序抖动稳定性,直接决定整机设备的通信质量,数据传输效率与长期运行可靠性.随着终端设备不断向高速化,智能化,高精度化,复杂化工况迭代,传统固定频点晶振的性能短板被持续放大.

普通无源晶振,固定频率有源晶振仅能输出单一固化频点,不具备任何频率动态调节,校准,修正能力,无法应对设备量产工艺偏差,工作电压波动,高低温环境温差,长期工作老化漂移,户外复杂电磁干扰带来的频率偏移问题.在需要PLL锁相闭环调控,射频信道精准微调,系统频偏自动修正,高速时序同步校准的高端设备中,固定晶振极易出现频点偏移超标,射频信号失真,通信信噪比下降,数据同步错乱,无线传输丢包误码,设备联机不稳定等一系列故障,严重制约设备精度上限与工况适配能力,早已无法满足新一代智能硬件的研发设计需求.

针对当下行业高频设备普遍存在的频率校准难,频稳度不足,噪声干扰大,工况适配弱,量产稳定性差等核心痛点,台湾一线精工频控品牌TXC晶振依托数十年石英晶体谐振研发积淀,自主晶片切割镀膜工艺,成熟的压控振荡电路架构与严苛的工业级量产标准,重磅迭代推出7050封装VCXO电压控制晶体振荡器全系列产品.该系列全新压控晶振突破传统晶振性能局限,整合动态电压调频,超稳频控,超低噪声,超低抖动,宽温耐候,智能可控休眠等多重硬核性能,完美解决固定晶振不可调,普通低端VCXO线性度差,频漂移严重,噪声偏高,可靠性不足的行业难题,实现电压精准调频,全温域高稳,信号纯净低噪,功耗可控,量产兼容,长效抗老化的全方位性能升级.

壹兆电子科技有限公司作为TXC台晶品牌官方授权正规代理商,专注深耕TXC全系列高精度晶振供应链与技术服务领域,全程为国内研发企业,生产厂商提供100%台湾原装正品7050VCXO晶振现货库存,精准场景选型,硬件电路适配指导,批量定制交付与原厂技术支持一站式服务,助力终端设备性能迭代升级,量产良率提升,咨询热线:0755-27876236.

一,行业应用痛点:为何设备需要专用7050VCXO压控晶振？

现代射频通信与时序控制系统的核心设计难点,在于频率精度的动态平衡与长效稳定.传统无源石英晶振,普通XO固定振荡器仅能依靠硬件固有参数输出固定频率,无任何外部校准与动态修正能力.在设备实际工作过程中,PCB板材走线偏差,元器件参数公差,工作电压浮动,昼夜温差交替,设备持续工作积热,长期老化氧化,户外湿热环境侵蚀等多重因素,都会持续引发频率偏移.这类偏移属于累积性误差,无法通过软件算法彻底修正,最终会直接导致射频通信信道偏移,无线接收灵敏度衰减,高速数据同步时序错位,传输误码率飙升,设备频繁断连,定位精度偏差等各类功能性故障,极大影响设备使用体验与产品稳定性.

目前市面上大量通用低端VCXO压控振荡器,多采用简化电路,普通晶片与低成本封装工艺,整体性能存在明显缺陷,无法适配中高端设备需求.此类产品普遍存在电压调谐线性度差,频率跳变明显,相位噪声偏高,时序抖动量大,高低温温漂严重,抗电磁干扰能力弱等问题,在电压微调校准过程中,频率输出波动无序,精度不可控,不仅无法修正设备频偏,反而会引入高频杂波,时序噪声,信号畸变,进一步恶化射频信号质量与时序系统精度.同时市面微型化低价VCXO普遍存在电路设计余量不足,散热性能差,长期工作易老化的问题,无法支撑工业设备,通信终端,车载设备7×24小时不间断连续工作,量产故障率偏高,给企业售后运维带来巨大压力.

TXC台晶7050封装VCXO的精准上市,完美填补了中高端压控晶振的市场空白,精准解决行业各类性能短板.7050(7.0×5.0mm)标准化贴片封装属于工业通信设备黄金尺寸,结构布局合理,焊盘定义通用,PCB兼容性极强.相较于超小型3225,2520封装VCXO,7050石英晶振封装拥有更大的晶片谐振空间,更充足的电路功率余量与更优异的散热结构,抗老化,抗震动,抗温变性能全面升级,长期工作稳定性大幅提升;相较于8045,11050等大尺寸封装,7050尺寸更紧凑,能够有效节省PCB布局空间,适配设备小型化,轻薄化设计趋势.结合TXC台晶独家优化的线性电压调谐架构,高纯度石英晶片工艺与降噪电路设计,该产品实现了调频精准度,频率稳定性,信号纯净度,环境耐候性,量产可靠性的多维均衡,成为中高端射频通信,高速时序,工业智能设备动态频率校准的核心优选器件.

二,VCXO核心产品优势,突破传统频控局限

TXC台晶7050封装VCXO电压控制晶体振荡器,是品牌针对中高端动态频控,高精度时序,低噪声射频场景专项迭代的工业级核心器件.产品甄选高纯度天然石英晶片,经过精密切割,纳米级镀膜,高频老化筛选工艺处理,搭配全新优化的低噪声振荡电路,线性电压调谐架构与智能输出控制模块,集成三态输出使能,休眠降耗,信号隔离等多功能设计.全面兼顾调频灵活度,频率稳定度,超低噪声,超低抖动,宽温适配,低功耗运行,超长寿命,高量产兼容性八大核心优势,经过原厂高温老化,冷热循环,湿热耐久,机械震动,电磁干扰等数十项可靠性测试,性能稳定成熟,可全方位适配工业宽温复杂工况,高频高速精密设备,全天候无人值守设备的严苛工作需求.

1.精准线性电压调谐,动态频偏可控可调

动态频率可调是VCXO压控晶振的核心核心价值,也是高端智能设备实现精准频控,闭环校准的关键基础.TXC7050VCXO搭载台晶优化升级的高精度线性调谐电路,拥有行业优异的电压-频率对应线性特性,支持行业标准0V~3.3V可控电压调控区间,调控区间均匀平滑,响应速度快,精度可控性强.设备可通过主控芯片,PLL锁相环模块输出微调电压,精准修正晶振输出频率,轻松实现射频信道微调,系统固有频偏修正,温度漂移补偿,动态时序同步校准等核心功能.

区别于普通VCXO微调时频率跳变,线性失真,漂移无序的问题,VCXO电压调频全程平稳无突变,无跳频,无大幅波动,线性误差控制在极低水平,可精准抵消设备因工艺误差,电压波动,温度变化,长期老化产生的各类频率偏移,让设备在全工况,全周期内始终保持标准额定频点工作,从根源上提升通信精准度,时序同步精度与设备运行稳定性.产品标准调频范围可达±50ppm及以上,同时支持客户项目定制化调谐灵敏度,定制频点,可灵活适配不同行业,不同设备的闭环校准设计需求.

2.超低相位噪声,超低抖动,信号纯净度拉满

在射频通信,高速数据采集,高清视频传输等高端场景中,相位噪声与时序抖动是衡量设备信号纯净度与工作精度的核心指标,噪声过大会直接导致信号失真,接收灵敏度下降,采样误差超标,传输卡顿丢包.TXC台晶依托多年射频降噪技术积淀,为7050有源晶振VCXO定制专属低噪声振荡架构,搭配精选高频低噪石英晶片与内置滤波电路,可有效抑制高频杂波,谐振噪声与时序抖动,大幅净化输出时钟信号.

产品具备业界顶尖的超低抖动,超低相噪性能,典型时序抖动低至0.3ps@100MHz,3.3V标准工况,相位噪声抑制能力优异,输出波形干净规整,杂波极少,信噪比极高.能够完美规避高速精密设备因噪声超标引发的各类性能故障,全面满足5G微基站,无线射频收发模块,高清实时传输设备,精密测控仪器,高速采样系统等高端场景的严苛信号质量要求,为设备提供纯净,稳定,精准的时钟基准信号.

3.宽频覆盖+双输出模式,适配全场景设计

TXC7050VCXO具备超广频率适配能力,主流标准频点全面覆盖10MHz~250MHz,涵盖工业控制,射频通信,时序同步,数据传输所需的全部核心频点,无需额外搭配变频电路,可适配绝大多数主控芯片,FPGA时序芯片,射频收发芯片,通信模组的时钟需求.器件创新搭载CMOS,削波正弦双输出模式,双重输出模式自由适配不同硬件电路设计,兼容市面主流芯片电平标准,无需外接匹配电阻,滤波电路,大幅简化硬件设计难度,缩短项目研发周期,降低物料成本.

全系产品标配三态OE输出使能功能,支持时钟输出精准启停,待机休眠,信号隔离,研发人员可通过程序精准控制时钟工作状态,设备待机时可关闭时钟输出,降低无效功耗,工作时精准启振,稳定输出,既能有效降低整机待机功耗,延长设备续航,又能规避多时钟系统串扰干扰问题,完美适配智能设备精细化功耗管控,时序隔离,稳定运行的设计需求.

4.工业级宽温高稳,复杂工况长效可靠

针对工业,车载电子晶振,户外通信等复杂严苛工况,VCXO采用工业级高耐温树脂封装,加固内部结构,防老化镀膜工艺,整机抗温变,抗湿热,抗老化,抗震动性能全面升级.产品标准工业工作温域宽达-40℃~+85℃,可稳定应对常规工业温差,户外昼夜温差,设备工作积热等工况;同时推出-40℃~+105℃超高温拓展型号,可完美适配车载机舱密闭高温,设备舱持续积热,夏季户外暴晒高温等极限工况.

全系产品出厂前均经过台晶原厂严苛的可靠性测试,包含上千小时高温连续老化测试,-40℃~85℃冷热循环冲击测试,高温高湿湿热耐久测试,机械震动冲击测试,电磁兼容抗干扰测试,确保产品在高低温交替,长期连续工作,湿热腐蚀,复杂电磁干扰,震动颠簸等恶劣环境下,频率温漂极小,参数无衰减,性能无失效,能够实现7×24小时不间断稳定工作,大幅降低终端设备故障率与售后运维成本,为设备长效稳定运行提供坚实保障.

5.标准7050贴片封装,量产兼容性极强

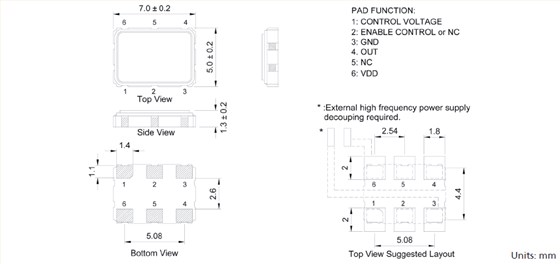

TXC晶振VCXO采用行业通用标准化7.0×5.0mmSMD贴片封装,引脚定义行业通用,焊盘布局标准统一,100%兼容市面主流SMT自动化贴片生产设备与回流焊工艺,企业无需改版PCB图纸,无需调整贴片制程,无需新增生产设备,可直接替代同封装各类进口,国产VCXO产品,量产适配性,替换性极强.

该尺寸作为工业通信设备的黄金封装尺寸,完美平衡了性能余量与空间利用率:相较于微型化封装,散热效率更高,电路功率余量更足,长期工作不易老化失效;相较于大尺寸封装,体积更紧凑,能够有效节省PCB布局空间,助力设备小型化,轻量化,集成化设计.同时全系产品严格遵循RoHS无铅环保生产标准,无有害物质析出,绿色合规,安全可靠,可顺利通过国内,欧美,东南亚等全球区域产品认证,完全满足企业外贸出货与高端产品品质要求.

三,VCXO核心应用场景

依托精准线性压控调频,超低相位噪声,超低时序抖动,全温域高稳定,强抗干扰,高量产兼容的综合硬核性能,TXC贴片晶振7050封装VCXO电压控制晶振成为当下中高端电子设备时序与射频系统的核心标配器件,广泛落地各类需要动态频率校准,高精度时钟同步,纯净射频信号输出,全天候稳定工作的高端应用场景,全面赋能各行业设备性能升级.

无线通信与基站设备:广泛适配4G/5G微型基站,室内分布基站,无线专网通信模块,射频收发终端,信号中继与放大设备.通过高精度电压动态调频,实时完成射频信道校准,整机频偏修正,通信误差补偿,有效解决基站设备频点偏移,信号不稳,误码率高,远距离传输丢包等问题,保障无线通信全程频点精准,信号纯净,连接稳定,大幅提升通信质量与覆盖效果.

高速时序与数字系统:核心应用于FPGA可编程高速时序控制系统,高速高精度数据采集卡,4K/8K高清视频实时传输设备,服务器辅助时钟,高速总线同步系统.凭借极致的低抖动,低相噪性能,有效抑制高速时序杂波与信号干扰,保障多路时钟时序精准对齐,高速数据同步传输无错位,视频传输无卡顿失真,系统运行无同步故障,全面支撑设备高速,高精度,高稳定运行.

工业与智能控制设备:完美适配工业工控主板,PLC智能控制模块,工业物联网网关,户外环境智能监测终端,精密无线遥控设备,无人值守传感设备.依托-40℃~+85℃宽温高稳特性与强抗干扰能力,可从容耐受工业车间高温,昼夜温差波动,户外湿热环境,复杂电磁干扰工况,持续输出精准稳定的时钟信号,保障工业设备长期不间断稳定运行,杜绝时序漂移引发的控制失灵,数据错乱,设备宕机等故障.

车载与民用高端设备:适配车载工控终端,车载无线通信模组,车载高精度导航辅助设备,车载影音传输系统,智能车载感知终端.可长期耐受车载机舱密闭高温,车辆颠簸震动,电压波动等复杂车载工况,通过动态电压频偏校准,实时补偿车载设备工作频差,有效提升车载导航定位精度,车载通信稳定性与影音传输流畅度,适配车载设备高可靠,长寿命的严苛使用需求.

四,壹兆电子｜原装TXC台晶授权代理,7050封装VCXO一站式供货服务

在射频通信与时序控制系统的硬件设计中,晶振作为核心频率基准器件,其调频线性度,相位噪声,温稳性能,老化特性直接决定整机设备的信号质量,时序精度,运行稳定性与产品使用寿命.市面上多数VCXO产品无法同时兼顾可调精度,低噪性能与量产稳定性,而TXC进口晶振7050VCXO依托品牌数十年精工工艺积淀,从晶片选材,电路设计,工艺生产,可靠性测试全流程严格把控,完美平衡动态可调性,超高精度,超低噪声,全温稳定性,量产兼容性与高性价比,是目前中高端工业,通信,车载设备压控频控方案的最优选择,助力企业设备实现性能提质,故障降本,产品差异化升级.

壹兆电子科技有限公司作为TXC台晶品牌官方授权正规代理商,深耕精密频控器件行业多年,专注聚焦TXC全系列晶振产品的供应链整合与技术落地服务,主营品类涵盖7050VCXO压控晶振,全系列TCXO温补晶振,无源石英晶振,高频有源振荡器,可编程定制晶振等全品类频控器件,可全方位满足企业研发与量产的多元化采购需求.我司经营的所有7050封装VCXO产品均为100%台湾原厂原装正品,原厂直采,链路透明,品质全程可溯源,严格杜绝翻新器件,拆机旧货,改频次品,仿冒伪劣产品,从源头严控每一批次产品的调频精度,噪声指标,温稳参数与批次一致性,彻底规避企业量产过程中的隐性故障,参数偏差,批量不良风险.

公司长期储备TXC7050VCXO主流频点,常规电压,标准温域型号充足现货库存,规格齐全,库存稳定,交期高效可控,可极速响应客户研发样品测试,小批量试产验证,大批量量产备货,紧急订单加急交付等全场景需求,解决企业缺货断货,交期延误难题.同时,我司不止提供单纯供货服务,更深耕原厂落地应用技术,为客户提供一对一专属精准选型,硬件电路适配指导,频点参数定制,复杂工况调试,时序噪声优化,量产良率提升全流程技术赋能,帮助研发团队快速规避设计误区,缩短研发周期,降低试错成本,优化设备时序性能,全方位助力企业项目落地与产品升级.

精准调频稳时序,低噪高稳强适配,精工品质护量产！TXC台晶7050封装VCXO电压控制晶体振荡器,以成熟硬核的频控性能,稳定可靠的量产品质,宽泛的工况适配能力,彻底解决行业设备动态频控校准难题,噪声干扰难题,温漂失稳难题,为射频通信,高速时序,工业智能,车载高端设备的长效稳定运行保驾护航.如需获取TXC原厂产品规格书,项目精准选型,样品测试,批量报价及专属技术咨询服务,欢迎致电:0755-27876236,壹兆电子科技有限公司竭诚为广大企业研发创新,技术升级与批量量产全程赋能！
TXC台晶重磅推出7050封装VCXO电压控制晶体振荡器

7Z-26.000MBG-T	TXC CORPORATION	7Z	TCXO	26 MHz
CX-100.000MBE-T	TXC CORPORATION	CX	XO (Standard)	100 MHz
7X-50.000MBE-T	TXC CORPORATION	7X	XO (Standard)	50 MHz
7C-25.000MBE-T	TXC CORPORATION	7C	XO (Standard)	25 MHz
7C-40.000MBE-T	TXC CORPORATION	7C	XO (Standard)	40 MHz
8W-24.000MBE-T	TXC CORPORATION	8W	XO (Standard)	24 MHz
7C-25.000MCB-T	TXC CORPORATION	7C	XO (Standard)	25 MHz
7C-26.000MBB-T	TXC CORPORATION	7C	XO (Standard)	26 MHz
7C-28.63636MBB-T	TXC CORPORATION	7C	XO (Standard)	28.63636 MHz
7X-19.200MBA-T	TXC CORPORATION	7X	XO (Standard)	19.2 MHz
8WE-33.333MBM-T	TXC CORPORATION	8WE	XO (Standard)	33.333 MHz
7X-26.000MBA-T	TXC CORPORATION	7X	XO (Standard)	26 MHz
8WE-24.000MDM-T	TXC CORPORATION	8WE	XO (Standard)	24 MHz
7X-26.000MBB-T	TXC CORPORATION	7X	XO (Standard)	26 MHz
7X-48.000MBB-T	TXC CORPORATION	7X	XO (Standard)	48 MHz
AU-12.288MBE-T	TXC CORPORATION	AU	XO (Standard)	12.288 MHz
AU-24.000MBE-T	TXC CORPORATION	AU	XO (Standard)	24 MHz
AU-50.000MBE-T	TXC CORPORATION	AU	XO (Standard)	50 MHz
7C-26.000MBA-T	TXC CORPORATION	7C	XO (Standard)	26 MHz
7C-25.000MBA-T	TXC CORPORATION	7C	XO (Standard)	25 MHz
BX-100.000MBE-T	TXC CORPORATION	BX	XO (Standard)	100 MHz
7N-20.000MBP-T	TXC CORPORATION	7N	TCXO	20 MHz
7N-12.800MBP-T	TXC CORPORATION	7N	TCXO	12.8 MHz
7X-25.000MBE-T	TXC CORPORATION	7X	XO (Standard)	25 MHz
7C-4.000MBB-T	TXC CORPORATION	7C	XO (Standard)	4 MHz
8WE-25.000MDM-T	TXC CORPORATION	8WE	XO (Standard)	25 MHz
8WE-38.400MDM-T	TXC CORPORATION	8WE	XO (Standard)	38.4 MHz
8NE-25.000MBM-T	TXC CORPORATION	8NE	XO (Standard)	25 MHz
8WE-24.000MBM-T	TXC CORPORATION	8WE	XO (Standard)	24 MHz
AU-25.000MBE-T	TXC CORPORATION	AU	XO (Standard)	25 MHz
AU-26.000MBE-T	TXC CORPORATION	AU	XO (Standard)	26 MHz
7Z-26.000MDS-T	TXC CORPORATION	7Z	VCTCXO	26 MHz
7Z-26.000MDG-T	TXC CORPORATION	7Z	TCXO	26 MHz
BR-61.4400MBE-T	TXC CORPORATION	BR	VCXO	61.44 MHz
8WE-33.333MDM-T	TXC CORPORATION	8WE	XO (Standard)	33.333 MHz
8NE-24.576MDM-T	TXC CORPORATION	8NE	XO (Standard)	24.576 MHz
8WE-30.000MBM-T	TXC CORPORATION	8WE	XO (Standard)	30 MHz
8NE-24.000MBM-T	TXC CORPORATION	8NE	XO (Standard)	24 MHz
8WE-27.000MDM-T	TXC CORPORATION	8WE	XO (Standard)	27 MHz
TD-7.3728MBD-T	TXC CORPORATION	TD	XO (Standard)	7.3728 MHz
7XZ-32.768KBA-T	TXC CORPORATION	7XZ	XO (Standard)	32.768 kHz
7XZ-32.768KDA-T	TXC CORPORATION	7XZ	XO (Standard)	32.768 kHz
7W-36.000MBB-T	TXC CORPORATION	7W	XO (Standard)	36 MHz
8NE-25.000MDM-T	TXC CORPORATION	8NE	XO (Standard)	25 MHz
7X-38.400MBE-T	TXC CORPORATION	7X	XO (Standard)	38.4 MHz
7W-10.000MBE-T	TXC CORPORATION	7W	XO (Standard)	10 MHz
7X-30.000MBE-T	TXC CORPORATION	7X	XO (Standard)	30 MHz
7X-26.000MBE-T	TXC CORPORATION	7X	XO (Standard)	26 MHz
7C-50.000MBE-T	TXC CORPORATION	7C	XO (Standard)	50 MHz
8W-26.000MBE-T	TXC CORPORATION	8W	XO (Standard)	26 MHz
8W-13.000MBE-T	TXC CORPORATION	8W	XO (Standard)	13 MHz
7X-30.000MBB-T	TXC CORPORATION	7X	XO (Standard)	30 MHz
8W-20.000MBE-T	TXC CORPORATION	8W	XO (Standard)	20 MHz
7C-40.000MCB-T	TXC CORPORATION	7C	XO (Standard)	40 MHz
7C-24.576MBA-T	TXC CORPORATION	7C	XO (Standard)	24.576 MHz
8NE-24.576MBM-T	TXC CORPORATION	8NE	XO (Standard)	24.576 MHz
8WE-20.000MBM-T	TXC CORPORATION	8WE	XO (Standard)	20 MHz
8NE-27.000MBM-T	TXC CORPORATION	8NE	XO (Standard)	27 MHz
7X-38.400MBA-T	TXC CORPORATION	7X	XO (Standard)	38.4 MHz
8NE-30.000MBM-T	TXC CORPORATION	8NE	XO (Standard)	30 MHz
