石英晶体振荡器XO或有源晶振SPXO的详细介绍ASE-48.000MHZ-LC-T美国艾博康Abracon晶振编码

2023-08-07 11:56:59 壹兆电子

石英晶体振荡器XO或有源晶振SPXO的详细介绍ASE-48.000MHZ-LC-T美国艾博康Abracon晶振编码

晶体振荡器XO

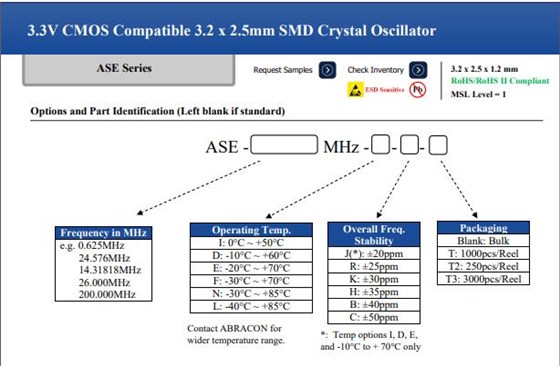

振荡器通常以系列产品的形式推出,此类专有产品系列都遵循相同的零件编号方案.ASE-48.000MHZ-LC-T也属于此类零件编号方案.编号方案通常包括一个前缀,指示振荡器属于哪个系列.接下来通常是频率的编号,一般以MHz为单位.工作温度通常也是选项.两个最常见的工作温度范围为-20?C70?C-40?C85?C.Abracon有源晶体振荡器后面通常是频率稳定性的编号.根据Abracon提供的术语表,频率稳定性是在工作温度范围内相对于25?C温度下的测量频率的最大允许频率偏差”.ASE系列只有CMOS输出,因此未在编号中标示.振荡器旨在驱动特定负载.晶体和振荡电路能够提供带有逻辑电平输出的信号.这些输出包括很多不同类型,旨在满足振荡器所驱动负载的逻辑需求,深圳进口晶振代理商例如TTLCMOSHCMOS和削峰正弦波等.请务必查看需要振荡器时钟输出的设备的说明文档.这样用户可以知道设备需要振荡器提供哪种类型的逻辑输出ASE系列的零件编号方案.

石英晶体振荡器类型 有源晶振描述
类别 晶体,振荡器,
制造商 Abracon LLC
系列 ASE
包装 卷带(TR)
剪切带(CT)
产品状态 在售
基本谐振器 晶体
类型 XO(标准)
频率 48 MHz
功能 启用/禁用
输出 CMOS
电压 - 供电 3.3V
频率稳定性 ±50ppm
绝对牵引范围 (APR) -
工作温度 -40°C ~ 85°C
电流 - 供电(最大值) 19mA
等级 -
安装类型 表面贴装型
封装/外壳 4-SMD,无引线
大小 / 尺寸 0.126" 长 x 0.098" 宽(3.20mm x 2.50mm)
高度 - 安装(最大值) 0.047"(1.20mm)
电流 - 供电(禁用)(最大值) 10µA
振荡器有很多不同类型.最常用的一种是晶体振荡器.石英晶体是生成时钟信号的最常用方法之一.这正是晶体振荡器这一名称的出处.晶体振荡器不仅只包括晶体,还有一个电路,设计用于生成适合特定负载的某种信号.晶体osc石英晶振元件决定频率,该频率将是固定的.除了频率之外,输出的类型也是非常重要的,必须牢记这一点.如果设备需要带有TTL信号的时钟,则应选择带有TTL输出的振荡器.AbraconLLC提供的SE-48.000MHZ-LC-T就是此类振荡器的一个实例.在ASE-48.000MHZ-LC-T产品页面底部,通常都会在产品页面底部列出配件,

石英晶体振荡器XO,有源晶振SPXO,ASE-48.000MHZ-LC-T美国艾博康Abracon晶振料号

QQ截图20230807100925我们可以使用零件编号生成器来配置编号,但经常会遇到该编号的零件没有库存的情况.这是因为零件编号有大量的选项组合.虽然制造商有能力生产所有不同编号的零件,但通常客户可能从不需要某些可能的组合.如果某个所需零件的编号符合编号方案,由于这些产品不是常见库存货物,因此必须达到最小订货量.若需提出非产品目录请求,

振荡器的一些关键参数有源晶振SPXO包括工作频率、供电电压、输出信号、频率稳定性.除此之外,还有其他考虑因素,但这些参数相对比较重要.这些都是可在Oscillators振荡器页面上找到这些参数.如果知道了需要的频率,则可筛选掉不适用的其他所有选项.您可以进入“Frequency”(频率)选项卡,选择所需的频率,然后点击使用筛选条件按钮.您可查其中需要32.768kHz的振荡器.在频率显示在右侧,ApplyFilters使用筛选条件按钮显示在左下方.

石英晶体振荡器XO,有源晶振SPXO,ASE-48.000MHZ-LC-T美国艾博康Abracon晶振料号

QQ截图20230807101040

QQ截图20230807101056石英晶体振荡器是一种在输出端子上产生AC信号的设备.晶体振荡这个术语可以定义为“以有规律的速度往复运动”.通过将输入端的DC电压转换为输出端子上的重复AC电压,晶体振荡器可以产生信号实现此目的.晶体振荡器包括放大器和滤波器/耦合网络,它们使用正反馈环路工作.振荡器通常采用密闭式封装.进口晶振编码这对于很多应用是非常实用的,例如控制数字处理器的速度、生成时钟信号、创建载波发生器或接收器等多种应用.当前市场上有多个不同类型的振荡器,包括晶体振荡器、MEMS、压控晶体振荡器、温度补偿晶体振荡器等.主要类型的振荡器,使用的一些常见术语来介绍振荡器.

石英晶体振荡器XO,有源晶振SPXO,ASE-48.000MHZ-LC-T美国艾博康Abracon晶振料号

有源晶振编码 Manufacturer品牌 型号 晶振类型 频率 电压 工作温度 Size / Dimension 尺寸
ASE-48.000MHZ-LC-T Abracon LLC ASE XO (Standard) 48MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-48.000MHZ-LC-T Abracon LLC ASE XO (Standard) 48MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-48.000MHZ-LC-T Abracon LLC ASE XO (Standard) 48MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-25.000MHZ-LC-T Abracon LLC ASE XO (Standard) 25MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-25.000MHZ-LC-T Abracon LLC ASE XO (Standard) 25MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-25.000MHZ-LC-T Abracon LLC ASE XO (Standard) 25MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-50.000MHZ-LC-T Abracon LLC ASE XO (Standard) 50MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-50.000MHZ-LC-T Abracon LLC ASE XO (Standard) 50MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-50.000MHZ-LC-T Abracon LLC ASE XO (Standard) 50MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.000MHZ-LC-T Abracon LLC ASE XO (Standard) 24MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.000MHZ-LC-T Abracon LLC ASE XO (Standard) 24MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.000MHZ-LC-T Abracon LLC ASE XO (Standard) 24MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-12.000MHZ-LC-T Abracon LLC ASE XO (Standard) 12MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-12.000MHZ-LC-T Abracon LLC ASE XO (Standard) 12MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-12.000MHZ-LC-T Abracon LLC ASE XO (Standard) 12MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-1.8432MHZ-LC-T Abracon LLC ASE XO (Standard) 1.8432MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-1.8432MHZ-LC-T Abracon LLC ASE XO (Standard) 1.8432MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-1.8432MHZ-LC-T Abracon LLC ASE XO (Standard) 1.8432MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-8.000MHZ-LC-T Abracon LLC ASE XO (Standard) 8MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-8.000MHZ-LC-T Abracon LLC ASE XO (Standard) 8MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-8.000MHZ-LC-T Abracon LLC ASE XO (Standard) 8MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-12.000MHZ-ET Abracon LLC ASE XO (Standard) 12MHz 3.3V -20°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-12.000MHZ-ET Abracon LLC ASE XO (Standard) 12MHz 3.3V -20°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-12.000MHZ-ET Abracon LLC ASE XO (Standard) 12MHz 3.3V -20°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.000MHZ-ET Abracon LLC ASE XO (Standard) 24MHz 3.3V -20°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.000MHZ-ET Abracon LLC ASE XO (Standard) 24MHz 3.3V -20°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.000MHZ-ET Abracon LLC ASE XO (Standard) 24MHz 3.3V -20°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-50.000MHZ-ET Abracon LLC ASE XO (Standard) 50MHz 3.3V -20°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-50.000MHZ-ET Abracon LLC ASE XO (Standard) 50MHz 3.3V -20°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-50.000MHZ-ET Abracon LLC ASE XO (Standard) 50MHz 3.3V -20°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.576MHZ-LC-T Abracon LLC ASE XO (Standard) 24.576MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.576MHZ-LC-T Abracon LLC ASE XO (Standard) 24.576MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-24.576MHZ-LC-T Abracon LLC ASE XO (Standard) 24.576MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-11.0592MHZ-LC-T Abracon LLC ASE XO (Standard) 11.0592MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-11.0592MHZ-LC-T Abracon LLC ASE XO (Standard) 11.0592MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-11.0592MHZ-LC-T Abracon LLC ASE XO (Standard) 11.0592MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-33.333MHZ-LC-T Abracon LLC ASE XO (Standard) 33.333MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-33.333MHZ-LC-T Abracon LLC ASE XO (Standard) 33.333MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-33.333MHZ-LC-T Abracon LLC ASE XO (Standard) 33.333MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-14.7456MHZ-LC-T Abracon LLC ASE XO (Standard) 14.7456MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-14.7456MHZ-LC-T Abracon LLC ASE XO (Standard) 14.7456MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-14.7456MHZ-LC-T Abracon LLC ASE XO (Standard) 14.7456MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-18.432MHZ-LC-T Abracon LLC ASE XO (Standard) 18.432MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-18.432MHZ-LC-T Abracon LLC ASE XO (Standard) 18.432MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
ASE-18.432MHZ-LC-T Abracon LLC ASE XO (Standard) 18.432MHz 3.3V -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm)
