TXC晶振,差分晶振,BB晶振

TXC晶振,差分晶振,BB晶振TXC晶振,差分晶振,BB晶振

产品简介

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

TXC晶振,差分晶振,BB晶振,超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

石英晶振频率稳定度:关键参数,我们的台产晶振可以达到10-9级别。指在规定的工作温度范围内,与标称频率允许的偏差,用PPm(百万分之一)表示。一般来说,晶振稳定度越高或温度范围越宽,价格越高。对于频率稳定度要求±20ppm或以上的应用,可使用普通无补偿的石英晶体振荡器。对于介于±1 至±20ppm 的稳定度,应该考虑温补晶振TCXO 。对于低于±1ppm 的稳定度,应该考虑恒温晶振OCXO。

型号

符号

参数

输出规格

-

LVPECL

输出频率范围

fo

25-200MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6max., ±100×10-6max.

保存温度范围

T_stg

-40-+85

运行温度范围

T_use

-10-+70,-40-+85

消耗电流

ICC

20mA max.

待机时电流(#1引脚"L"

I_std

10μA max.

输出负载

Load-R

100Ω (Output-OutputN)

波形对称

SYM

45-55% [at outputs cross point]

0电平电压

VOL

-

1电平电压

VOH

-

上升时间 下降时间

tr, tf

0.4ns max. [20-80% Output-OutputN]

差分输出电压

VOD1, VOD2

0.247-0.454V

差分输出误差

VOD

50mV [VOD=VOD1VOD2]

补偿电压

VOS

1.125-1.375V

补偿电压误差

VOS

50mV

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHzfo<40MHz,fo offset:12kHz-5MHz fo40MHz,fo offset:12kHz-20MHz]

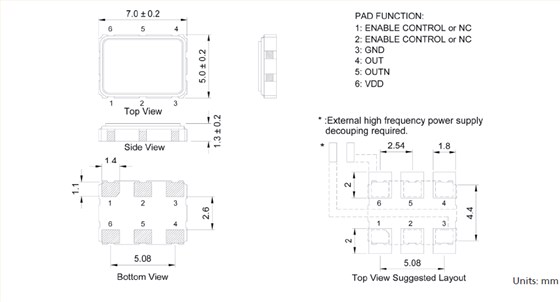

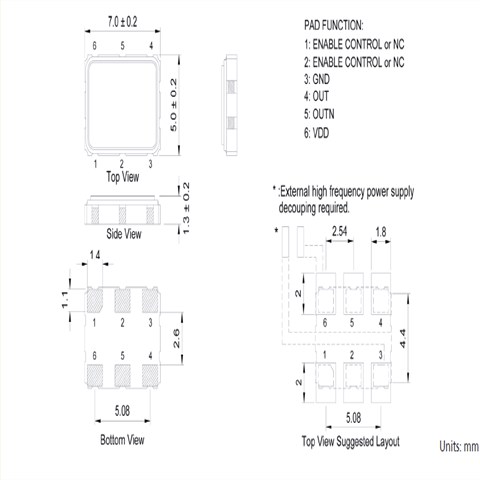

TXC_BB_7_5 LVPECL

一般来说,微处理器的振荡电路由考毕兹电路显示派生如下:

镉和CG是外部负载电容,其中已建成的芯片组。 (请参阅芯片组的规格)

Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。

Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路,但仅用于具有高电源电路。

一个稳定的振荡电路需要的负电阻,其值应是晶振阻力的至少五倍。它可写为|-R|>5的Rr。

例如,为了获得稳定的振荡电路中,贴片晶振IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的。因此,这是非常重要的衡量负电阻(-R)以下说明:

线路连接的电阻(R)与晶体串联

(2)从起点到振荡的停止点调整R的值。

(3)振荡期间测量R的值。

(4)你将能够获得负电阻的值,|·R|= R +的Rr,和RR =晶振的阻力。

附:所连接的电路的杂散电容,可能会影响测定值。

如果晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话,我们有三种方法来改善这样的情况:

降低外部电容(Cd和CG)的值,并采用其他晶振具有较低负载电容(CL)。

采用具有较低电阻(RR)的有源晶振

使用光盘和CG的不等价的设计。我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。

当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路。

但1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法。如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助,如果你的问题不能得到解决。系统无法运行,因为晶体没有足够的输出波形振幅。
