首页 TXC晶振

TXC晶振,差分晶振,BE晶振

TXC晶振,差分晶振,BE晶振TXC晶振,差分晶振,BE晶振

产品简介

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

TXC晶振,差分晶振,BE晶振,超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

石英晶振频率稳定度:关键参数,我们的高端晶振可以达到10-9级别。指在规定的工作温度范围内,与标称频率允许的偏差,用PPm(百万分之一)表示。一般来说,晶振稳定度越高或温度范围越宽,价格越高。对于频率稳定度要求±20ppm或以上的应用,可使用普通无补偿的石英晶体振荡器。对于介于±1 至±20ppm 的稳定度,应该考虑温补晶振TCXO 。对于低于±1ppm 的稳定度,应该考虑恒温晶振OCXO。

型号

符号

参数

输出规格

-

LVDS

输出频率范围

fo

25-200MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6max., ±100×10-6max.

保存温度范围

T_stg

-40-+85

运行温度范围

T_use

-10-+70,-40-+85

消耗电流

ICC

20mA max.

待机时电流(#1引脚"L"

I_std

10μA max.

输出负载

Load-R

100Ω (Output-OutputN)

波形对称

SYM

45-55% [at outputs cross point]

0电平电压

VOL

-

1电平电压

VOH

-

上升时间 下降时间

tr, tf

0.4ns max. [20-80% Output-OutputN]

差分输出电压

VOD1, VOD2

0.247-0.454V

差分输出误差

VOD

50mV [VOD=VOD1VOD2]

补偿电压

VOS

1.125-1.375V

补偿电压误差

VOS

50mV

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHzfo<40MHz,fo offset:12kHz-5MHz fo40MHz,fo offset:12kHz-20MHz]

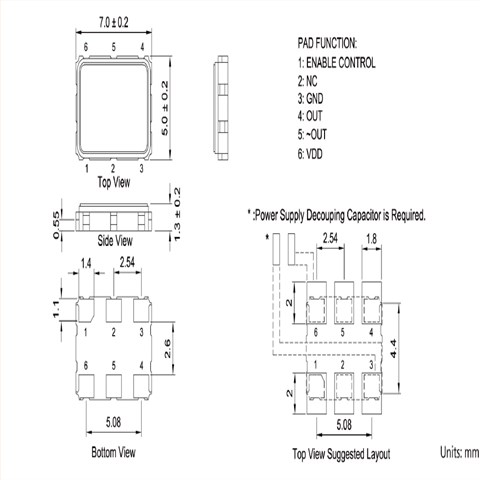

TXC BE.7_5 LVDS

一般来说,微处理器的振荡电路由考毕兹电路显示派生如下:

镉和CG是外部负载电容,其中已建成的芯片组。 (请参阅芯片组的规格)

Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。

Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路,但仅用于具有高电源电路。

一个稳定的振荡电路需要的负电阻,其值应是晶振阻力的至少五倍。它可写为|-R|>5的Rr。

例如,为了获得稳定的振荡电路中,贴片晶振IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的。因此,这是非常重要的衡量负电阻(-R)以下说明:

线路连接的电阻(R)与晶体串联

(2)从起点到振荡的停止点调整R的值。

(3)振荡期间测量R的值。

(4)你将能够获得负电阻的值,|·R|= R +的Rr,和RR =晶振的阻力。

附:所连接的电路的杂散电容,可能会影响测定值。

如果晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话,我们有三种方法来改善这样的情况:

降低外部电容(Cd和CG)的值,并采用其他晶振具有较低负载电容(CL)。

采用具有较低电阻(RR)的有源晶振

使用光盘和CG的不等价的设计。我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。

当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路。

但1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法。如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助,如果你的问题不能得到解决。系统无法运行,因为晶体没有足够的输出波形振幅。

TXC晶振,差分晶振,BE晶振

台湾TXC晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,7050贴片晶振同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。

台湾TXC晶振公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,六脚差分晶体于2004年通过SONY 绿色伙伴(Green Partner)验证.

台湾TXC晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、有源7050贴片振荡器确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.
