与其它电子元件相似，石英晶体振荡器亦采用愈来愈小型的封装。通常，较小型的器件比较大型的表面贴装或穿孔封装器件更昂贵。所以，小型封装的石英晶振往往要在性能、输出选择和频率选择之间作出折衷。我们的石英晶体振荡器有插件晶振(DIP)、贴片晶振(SMD)封装，插件晶振如长方形的DIP14封装，正方形的DIP8插件晶振封装等，贴片晶振有7050晶振、6.0*3.5mm贴片晶振，5.0*3.2mm贴片晶振，3.2*2.5mm贴片晶振，2.5*2.0mm贴片晶振等封装。
|

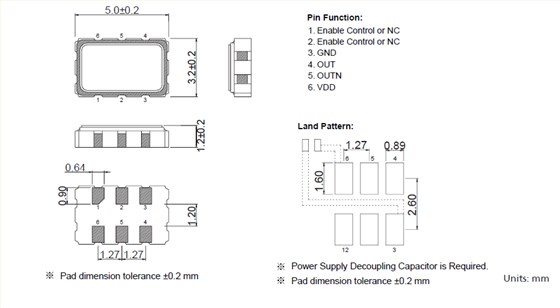

型号 |
符号 |
参数 |
|
输出规格 |
- |
LVDS |
|
输出频率范围 |
fo |
25-200MHz |
|
电源电压 |
VCC |
+2.5V±0.125V/+3.3V±0.165V |
|
频率公差 |
f_tol |
±50×10-6max., ±100×10-6max. |
|
保存温度范围 |
T_stg |
-40-+85℃ |
|
运行温度范围 |
T_use |
-10-+70℃,-40-+85℃ |
|
消耗电流 |
ICC |
20mA max. |
|
待机时电流（＃1引脚"L"） |
I_std |
10μA max. |
|
输出负载 |
Load-R |
100Ω (Output-OutputN) |
|
波形对称 |
SYM |
45-55% [at outputs cross point] |
|
0电平电压 |
VOL |
- |
|
1电平电压 |
VOH |
- |
|
上升时间 下降时间 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分输出电压 |
VOD1, VOD2 |
0.247-0.454V |
|
差分输出误差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
补偿电压 |
VOS |
1.125-1.375V |
|
补偿电压误差 |
⊿VOS |
50mV |
|
交叉点电压 |
Vcr |
- |
|
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
|
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
|
输出禁用时间 |
tPLZ |
200ns |
|
输出使能时间 |
tPZL |
2ms |
|
周期抖动（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
总抖动（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖动 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
1.基频模式与三次泛音模式应用程序如下：
（1）的基频模式B应用。三次泛音模式的应用程序
石英晶振频率输出是目标频率的三倍
这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式，由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题，请采用三次泛音模式晶振。
2.此外，放大电路，第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。
系统故障是由于超大输出波形的幅度。
3.请参照资料2.也可以提高终端石英晶振电容解决方案，然后检查波形幅度是否得到改善。
4.请确定使用频谱分析仪机中断信号的频率。我们可以发现存在的问题是根据频率什么。
5.如果是从电源的交流信号，请检查电源和信号的两个理由的状态是否是浮动的。请改为浮动，如果它不是。
6.如果信号具有高频率，请使用以下方法：使用晶振外壳为接地。采用水晶较小C0。
增加电路，镉和CG的外部电容，并采用晶体具有较高的负载电容CL。
7.请检查周围电路和PCB布局，如果上面的方法都没有能够解决您的问题。如果两者都正常，那么请你联系IC制造商探讨其芯片组设计的不明信号的反应。改变周围电路的设计只能缓解问题，而不是完全解决它。通常。这将是最好找出来的芯片组设计问题并解决它。

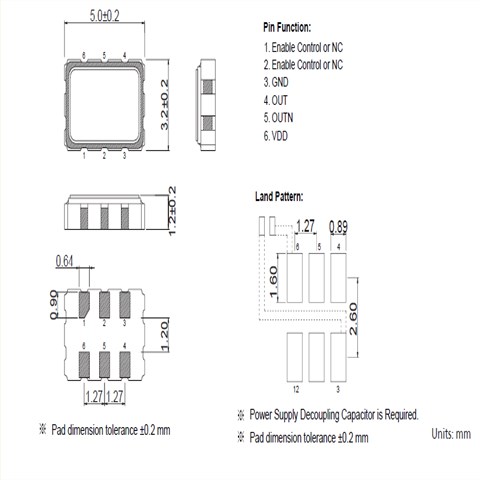

TXC晶振,差分晶振,CE晶振
