贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。
西铁城晶振规格
单位
晶振频率范围
石英晶振基本条件
标准频率
f_nom
12-50MHZ
标准频率
储存温度
T_stg
-40°C ～ +125°C
裸存
工作温度
T_use
-40°C ～ +85°C
标准温度
激励功率
DL
200μW Max.
推荐:1μW ～ 100μW
频率公差
f_— l
±30 × 10-6(标准),
+25°C 对于超出标准的规格说明,
频率温度特征
f_tem
±30 × 10-6/-20°C ～ +70°C
超出标准的规格请联系我们.
负载电容
CL
16pF
超出标准说明,请联系我们.
串联电阻(ESR)
R1
如下表所示
-40°C — +85°C,DL = 100μW
频率老化
f_age
±5 × 10-6/ year Max.
+25°C,第一年
西铁城晶振编码列表：
(±15 × 10-6～ ±50 × 10-6可用)
请联系我们以便获取相关的信息,http://www.oscillatorcrystal.com
ManufacturerPartNumber原厂编码
Manufacturer厂家
Description参数
Series型号
Type系列
Frequency
FrequencyStability频率稳定度
ESR(EquivalentSeriesResistance)电阻
OperatingTemperature工作温度
Ratings
MountingType安装类型
Package/Case包装/封装
Size/Dimension尺寸
Height-Seated(Max)高度
CS10-32.000MABJ-UT
CitizenFinedeviceCoLtd
CRYSTAL32.0000MHZ18PFSMD
CS10
MHzCrystal
32MHz
±50ppm
50Ohm
-10°C~60°C
-
SurfaceMount
2-SMD,NoLead
0.236"Lx0.138"W(6.00mmx3.50mm)
0.039"(1.00mm)
CS10-32.000MABJ-UT
CitizenFinedeviceCoLtd
CRYSTAL32.0000MHZ18PFSMD
CS10
MHzCrystal
32MHz
±50ppm
50Ohm
-10°C~60°C
-
SurfaceMount
2-SMD,NoLead
0.236"Lx0.138"W(6.00mmx3.50mm)
0.039"(1.00mm)
CS10-32.000MABJ-UT
CitizenFinedeviceCoLtd
CRYSTAL32.0000MHZ18PFSMD
CS10
MHzCrystal
32MHz
±50ppm
50Ohm
-10°C~60°C
-
SurfaceMount
2-SMD,NoLead
0.236"Lx0.138"W(6.00mmx3.50mm)
0.039"(1.00mm)
CS10-12.000MABJ-UT
CitizenFinedeviceCoLtd
CRYSTAL12.0000MHZ18PFSMD
CS10
MHzCrystal
12MHz
±50ppm
70Ohm
-10°C~60°C
-
SurfaceMount
2-SMD,NoLead
0.236"Lx0.138"W(6.00mmx3.50mm)
0.039"(1.00mm)
CS10-12.000MABJ-UT
CitizenFinedeviceCoLtd
CRYSTAL12.0000MHZ18PFSMD
CS10
MHzCrystal
12MHz
±50ppm
70Ohm
-10°C~60°C
-
SurfaceMount
2-SMD,NoLead
0.236"Lx0.138"W(6.00mmx3.50mm)
0.039"(1.00mm)
CS10-12.000MABJ-UT
CitizenFinedeviceCoLtd
CRYSTAL12.0000MHZ18PFSMD
CS10
MHzCrystal
12MHz
±50ppm
70Ohm
-10°C~60°C
-
SurfaceMount
2-SMD,NoLead
0.236"Lx0.138"W(6.00mmx3.50mm)
0.039"(1.00mm)
西铁城晶振产品列表：
1.DIP 产品
已变形的石英晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。
2.SOJ 产品和SOP 产品
请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。
3超声波清洗
（1）使用AT-切割晶体和表面滤波器（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。
（3）请勿清洗开启式晶振产品
（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

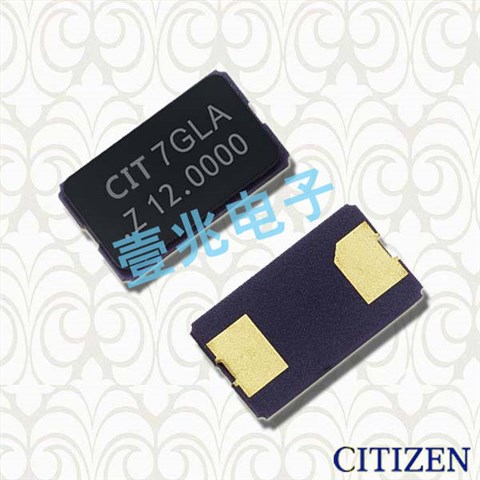

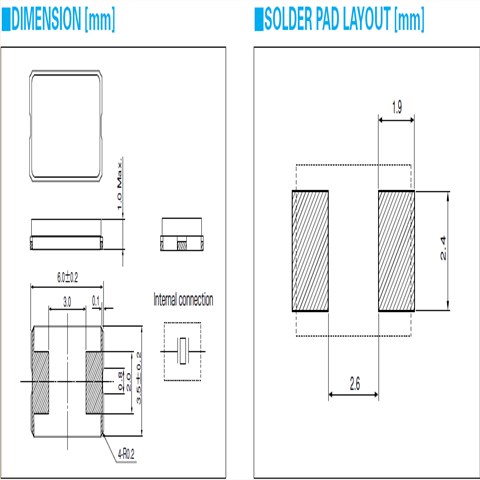

西铁城晶振,贴片晶振,CS10晶振
西铁城石英晶振符合 ISO 9001和ISO 14001认证,西铁城严格遵守质量和环保性能的需求.随着数字网络在全球范围内的普及,石英晶体组件将履行更为关键的作用.我们将着手解决发展下一代有价值的部件的挑战.陶瓷面二脚晶振我们仍然致力于为我们的股东,企业合作伙伴,社区和员工更大的利益相关者的满意度.通过企业管理,值得普遍尊重,我们努力实现可持续经营,丰富社会.
西铁城晶振深入贯彻落实科学发展观，6035贴片晶振牢固树立安全发展理念，强化责任，狠抓落实，加强防范，坚决遏制重特大事故发生。
要毫不松懈地抓好安全环保工作，坚持把“环保优先、安全第一、质量至上、以人为本”的理念落实到生产建设全过程。
西铁城晶振,贴片晶振,CS10晶振
