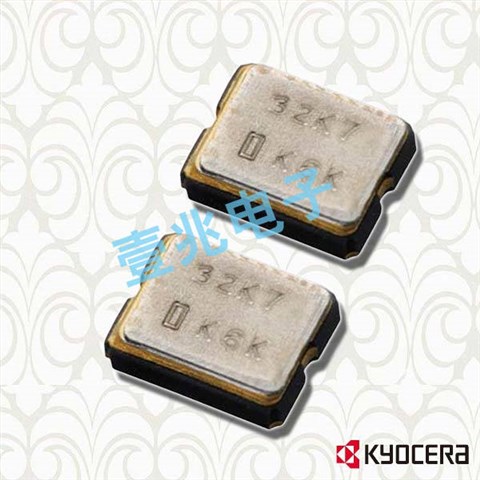

京瓷晶振,32.768K有源晶振,KC2520B晶振,KC2520B32K7680CM2E00晶振

京瓷晶振,32.768K有源晶振,KC2520B晶振,KC2520B32K7680CM2E00晶振京瓷晶振,32.768K有源晶振,KC2520B晶振,KC2520B32K7680CM2E00晶振

产品简介

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高的温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高的温回流温度曲线要求.

产品详情

京瓷晶振,32.768K有源晶振,KC2520B晶振,KC2520B32K7680CM2E00晶振,小型SMD有源晶振,随着体积的变小也试产品带来了更高的的稳定性能,接缝密封石英晶体振荡器,精度高的,覆盖频率范围宽的特点,SMD高的速自动安装和高的温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高的稳定性,低抖动,低功耗,主要应用领域:无线通讯,高的端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高的端数码领域,符合RoHS/无铅.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于2520晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴。对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上。保证晶振产品的温度特性。

项目

符号

规格说明

条件

输出频率范围

f0

32.768K

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.60-3.63 V

联系我们以了解更多相关信息

储存温度

T_stg

-55to +125

裸存

工作温度

T_use

G: -10to +70

请联系我们查看更多资料http://www.oscillatorcrystal.com

H: -40to +105

J: -40to +125

频率稳定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±30× 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC, L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15 pF Max.

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25,初年度,第一年

京瓷有源贴片晶振编码列表:

ManufacturerPartNumber Manufacturer Series PartStatus Frequency频率 Voltage-Supply电压 OperatingTemperature工作温度 Size/Dimension尺寸 Height-Seated(Max)高度
KC2520B32K7680CM2E00 AVXCorp/KyoceraCorp KC2520B Active 32.768kHz 1.6V~5.5V -40°C~85°C 0.098"Lx0.079"W(2.50mmx2.00mm) 0.028"(0.70mm)
KC2520B32K7680CM2E00 AVXCorp/KyoceraCorp KC2520B Active 32.768kHz 1.6V~5.5V -40°C~85°C 0.098"Lx0.079"W(2.50mmx2.00mm) 0.028"(0.70mm)
KC2520B32K7680CM2E00 AVXCorp/KyoceraCorp KC2520B Active 32.768kHz 1.6V~5.5V -40°C~85°C 0.098"Lx0.079"W(2.50mmx2.00mm) 0.028"(0.70mm)
KC2520B32K7680CM2ESH AVXCorp/KyoceraCorp KC2520B Active 32.768kHz 1.6V~5.5V -40°C~85°C 0.098"Lx0.079"W(2.50mmx2.00mm) 0.028"(0.70mm)
KC2520B32K7680CM2ESH AVXCorp/KyoceraCorp KC2520B Active 32.768kHz 1.6V~5.5V -40°C~85°C 0.098"Lx0.079"W(2.50mmx2.00mm) 0.028"(0.70mm)
KC2520B32K7680CM2ESH AVXCorp/KyoceraCorp KC2520B Active 32.768kHz 1.6V~5.5V -40°C~85°C 0.098"Lx0.079"W(2.50mmx2.00mm) 0.028"(0.70mm)

KC2520B_C1_2.5_2.0

京瓷有源贴片晶振产品列表

KC2016B KC2520B


1.PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

2.存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。

(2) 请仔细处理有源晶振内外盒与卷带。外部压力会导致卷带受到损坏。


京瓷晶振,32.768K有源晶振,KC2520B晶振,KC2520B32K7680CM2E00晶振


京瓷晶振的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。

实施创新战略,提高自主创新能力,确保公司可持续发展。实施节约战略,提高建设节约环保型企业能力,2520进口石英振荡器确保实现节能环保规划目标。

京瓷晶振致力于环境保护,包括预防污染。在产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务。在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用。在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献。2520小贴片晶振致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统。


京瓷晶振,32.768K有源晶振,KC2520B晶振,KC2520B32K7680CM2E00晶振
