京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振

京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振

产品简介

5032mm体积的晶振,可以说是目前小型数码产品的福音,目前小型的智能手机里面所应用的就是小型的贴片石英晶振,该产品适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高的稳定度,小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高的速贴片机应用,以及高的温回流焊接(产品无铅对应),为无铅产品.

产品详情

京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振,有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

有源晶振高频振荡器使用IC与晶片设计匹配技术:5032晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

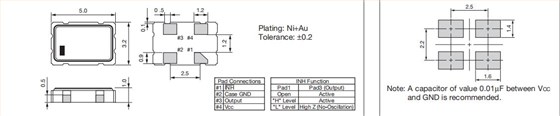

项目

符号

规格说明

条件

输出频率范围

f0

135-170MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.6-3.63V

联系我们以了解更多相关信息

储存温度

T_stg

-55to +125

裸存

工作温度

T_use

G: -10to +70

请联系我们查看更多资料http://www.oscillatorcrystal.com

H: -40to +105

J: -40to +125

频率稳定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±30× 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC, L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15 pF Max.

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25,初年度,第一年

京瓷有源贴片晶振编码列表:

ManufacturerPartNumber Manufacturer Series PartStatus Frequency频率 Voltage-Supply电压 OperatingTemperature工作温度 Size/Dimension尺寸 Height-Seated(Max)高度
KC5032A150.000C20E00 AVXCorp/KyoceraCorp KC5032A-C2 Active 150MHz 2.5V,3.3V -10°C~70°C 0.197"Lx0.126"W(5.00mmx3.20mm) 0.047"(1.20mm)
KC5032A150.000C20E00 AVXCorp/KyoceraCorp KC5032A-C2 DiscontinuedatDigi-Key 150MHz 2.5V,3.3V -10°C~70°C 0.197"Lx0.126"W(5.00mmx3.20mm) 0.047"(1.20mm)
KC5032A150.000C20E00 AVXCorp/KyoceraCorp KC5032A-C2 DiscontinuedatDigi-Key 150MHz 2.5V,3.3V -10°C~70°C 0.197"Lx0.126"W(5.00mmx3.20mm) 0.047"(1.20mm)
KC5032A155.520C20E00 AVXCorp/KyoceraCorp KC5032A-C2 Active 155.52MHz 2.5V,3.3V -10°C~70°C 0.197"Lx0.126"W(5.00mmx3.20mm) 0.047"(1.20mm)
KC5032A155.520C20E00 AVXCorp/KyoceraCorp KC5032A-C2 DiscontinuedatDigi-Key 155.52MHz 2.5V,3.3V -10°C~70°C 0.197"Lx0.126"W(5.00mmx3.20mm) 0.047"(1.20mm)
KC5032A155.520C20E00 AVXCorp/KyoceraCorp KC5032A-C2 DiscontinuedatDigi-Key 155.52MHz 2.5V,3.3V -10°C~70°C 0.197"Lx0.126"W(5.00mmx3.20mm) 0.047"(1.20mm)
KC5032A150.000C2GE00 AVXCorp/KyoceraCorp KC5032A-C2 Active 150MHz 2.5V,3.3V -40°C~85°C 0.197"Lx0.126"W(5.00mmx3.20mm) 0.047"(1.20mm)
KC5032A150.000C2GE00 AVXCorp/KyoceraCorp KC5032A-C2 Active 150MHz 2.5V,3.3V -40°C~85°C 0.197"Lx0.126"W(5.00mmx3.20mm) 0.047"(1.20mm)

KC5032A-C1

京瓷有源贴片晶振产品列表

KC2520B-C1 C2 KC2520C-C1 C2 KC3225A-C2 C3

4

这些晶振知识介绍是指,有源晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。

我们从晶振使用输出无信号开始寻找相关问题。

我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。

你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。

如果有下列情况发生,石英晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。

京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振
5

京瓷晶振制作所基于高尚的企业道德,遵循其经营理念,以继续成为受社会信赖的公司为目标,承诺遵守法律和法规,实施高度透明的管理、尊重人权、维护健康与安全、为社会发展和环境保护做出贡献。

2009年度,根据环境管理体系中的规定,京瓷晶振制作在其日本国内的所有事业所和海外的所有生产基地中,建立了绿色经营活动的框架,通过共享与绿色经营有关的信息,5032小体积晶振致力于开展有效的和实际效果大的环保活动,并强化企业的管治能力。

环保经营促进体制

从设计阶段开始减少环保负荷的体制建设,京瓷由环保主管董事担任整个集团的环保活动的总负责人,由环保部跨事业所支持和促进环保活动。此外,社长的咨询机构—环保委员会,表面贴片晶振还针对各据点的活动情况和全公司的环保课题进行议论和探讨。此外,为大力推进二氧化碳减排活动,设立了“防止全球变暖委员会”,加快设计、开发和生产过程中CO2减排活动的步伐。

京瓷晶振,有源晶振,KC5032A-C2晶振,KC5032A150.000C20E00晶振
