爱普生晶振,温补晶振,TG-5006CE晶振,X1G0042010006晶振,智能手机晶振,产品具有高的精度小型的表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高的端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高的温回流温度曲线要求.
石英晶振产品电极的设计：石英日产晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
13-52MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.8-3.3V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-40℃to +90℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃to +85℃ |
请联系我们查看更多资料http://www.oscillatorcrystal.com |
|
H: -30℃to +85℃ |
|||
|
|
|||
|
频率稳定度 |
f_tol |
J: ±0.2× 10-6 |
|
|
L: ±2.0× 10-6 |
|||
|
T: ±0.5× 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
10 pF Max. |
|
|
输入电压 |
VIH |
80% VCCMax. |
ST终端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25 ℃, 初年度,第一年 |
ProductNumber
|
Model
|
Frequency
|
LxWxH
|
OutputWave
|
F.Tol@25°C
|
OpeTemperature
|
Freq/Temp
|
I[Max]
|
Freq.Control
|
25°CAging
|
| X1G0042010006 | TG-5006CE | 16.367667MHz | 3.20x2.50x0.90mm | Clippedsinewave | +/-2.0ppm | -30to+85°C | +/-0.50ppm | ≤1.5mA | +/-1ppm | |
| X1G0042010008 | TG-5006CE | 16.369000MHz | 3.20x2.50x0.90mm | Clippedsinewave | +/-2.0ppm | -30to+85°C | +/-0.50ppm | ≤1.5mA | +/-1ppm | |
| X1G0042010010 | TG-5006CE | 26.000000MHz | 3.20x2.50x0.90mm | Clippedsinewave | +/-2.0ppm | -30to+85°C | +/-0.50ppm | ≤1.5mA | +/-1ppm | |
| X1G0042010013 | TG-5006CE | 16.367667MHz | 3.20x2.50x0.90mm | Clippedsinewave | +/-2.0ppm | -30to+85°C | +/-2.00ppm | ≤1.5mA | +/-1ppm | |
| X1G0042010017 | TG-5006CE | 26.000000MHz | 3.20x2.50x0.90mm | Clippedsinewave | +/-2.0ppm | -30to+85°C | +/-0.50ppm | ≤2.0mA | +/-1ppm | |
| X1G0042010020 | TG-5006CE | 26.000000MHz | 3.20x2.50x0.90mm | Clippedsinewave | +/-2.0ppm | -30to+85°C | +/-2.00ppm | ≤1.5mA | +/-9to+/-15Vc=0.4to2.4V | +/-1ppm |
| X1G0042010023 | TG-5006CE | 26.000000MHz | 3.20x2.50x0.90mm | Clippedsinewave | +/-2.0ppm | -30to+85°C | +/-0.50ppm | ≤1.5mA | +/-8to+/-15Vc=0.4to2.4V | +/-1ppm |
| X1G0042010025 | TG-5006CE | 32.000000MHz | 3.20x2.50x0.90mm | Clippedsinewave | +/-2.0ppm | -30to+85°C | +/-0.50ppm | ≤2.0mA | +/-1ppm |
爱普生有源晶体振荡器产品列表:
1.PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

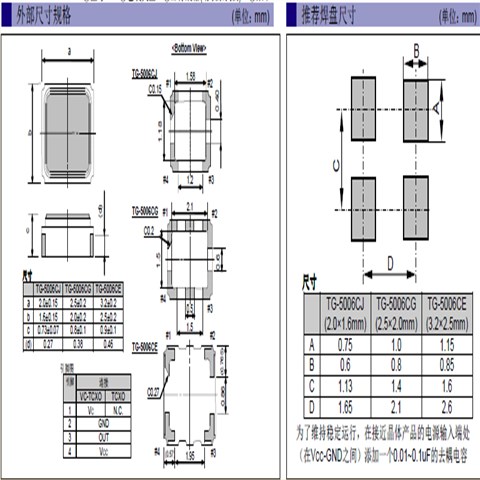

(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
2.存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理有源晶振内外盒与卷带。外部压力会导致卷带受到损坏。
爱普生晶振,温补晶振,TG-5006CE晶振,X1G0042010006晶振
爱普生晶振集团为确保安全、提高保护预防措施、产品的可靠性以及职业安全，确保职业健康与环境的优越性，通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。
爱普生晶振集团建立一种3225有源晶振可测量的发展和改进的目标指标，定期进行内审和管理评审。在现有的或新生的各种活动中不断监测和改进环境绩效。通过对生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变，努力提高环境管理中资本的效力。
将生产活动中的环境因素和环境影响的分析纳入我们的决策中来，日本进口晶振确保活动中每一分子的运作和发展都体现对污染预防方针的贯彻。
