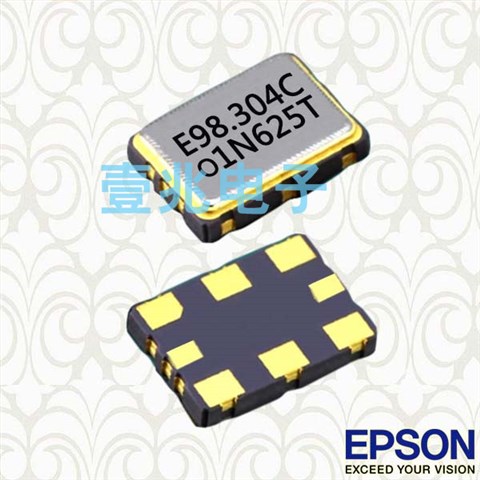

爱普生晶振,SPXO晶振,SG-8504CA晶振,X1G0050210000晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机高速安装,满足无铅焊接的高温回流温度曲线要求.
贴片晶振高精密点胶技术：7050晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
50-800MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
2.5-3.3V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃to +85℃ |
请联系我们查看更多资料http://www.oscillatorcrystal.com |
|
H: -40℃to +105℃ |
|||
|
|
|||
|
频率稳定度 |
f_tol |
J: ±15× 10-6 |
|
|
L: ±31.5× 10-6 |
|||
|
T: ±50 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCCMax. |
ST终端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25 ℃, 初年度,第一年 |
ProductNumber
|
Model
|
Frequency
|
LxWxH
|
OutputWave
|
OpeTemperature
|
Freq.Tol.
|
I[Max]
|
25°CAging
|
Aging2
|
Symmetry
|
| X1G0050210000 | SG-8504CA | 7.00x5.00x1.70mm | LV-PECL | -40to85°C | +/-50ppm | ≤90.0mA | IncludedinFrequencytolerance10years | 45to55% | ||
| X1G0050210003 | SG-8504CA | 75.000000MHz | 7.00x5.00x1.70mm | LV-PECL | -40to85°C | +/-50ppm | ≤90.0mA | IncludedinFrequencytolerance10years | 45to55% | |
| X1G0050210004 | SG-8504CA | 62.500000MHz | 7.00x5.00x1.70mm | LV-PECL | -40to85°C | +/-50ppm | ≤90.0mA | IncludedinFrequencytolerance10years | 45to55% | |
| X1G0050210005 | SG-8504CA | 106.250000MHz | 7.00x5.00x1.70mm | LV-PECL | -40to85°C | +/-50ppm | ≤90.0mA | IncludedinFrequencytolerance10years | 45to55% | |
| X1G0050210006 | SG-8504CA | 100.000000MHz | 7.00x5.00x1.70mm | LV-PECL | -40to85°C | +/-50ppm | ≤90.0mA | IncludedinFrequencytolerance10years | 45to55% | |
| X1G0050210007 | SG-8504CA | 100.000000MHz | 7.00x5.00x1.70mm | LV-PECL | -40to85°C | +/-50ppm | ≤90.0mA | IncludedinFrequencytolerance10years | 45to55% | |
| X1G0050211001 | SG-8504CA | 100.000000MHz | 7.00x5.00x1.70mm | LV-PECL | -40to85°C | +/-50ppm | ≤90.0mA | IncludedinFrequencytolerance10years | 45to55% |
爱普生有源晶体振荡器产品列表:
关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。
关于机械性冲击
(1)从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。
(2)SMD石英晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。
(3)请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作。
爱普生晶振,SPXO晶振,SG-8504CA晶振,X1G0050210000晶振
根据环境方针制定环境目标和目标，同时促进这些活动，并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人，通过教育和提高意识来提高他们的环保意识。7050石英振子确保公众环境保护活动的信息公开。
爱普生晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。
过去爱普生晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,7050mm贴片晶振加强责任感以便进行环境绩效的持续改进。
