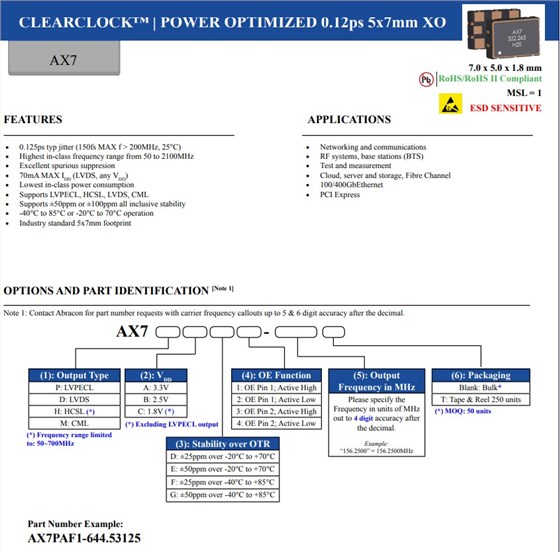

ClearClock系列低抖动XO解决方案AX7PAF1-644.53125

针对最快数据链路的功耗优化抖动性能，ClearClock系列振荡器支持通信、云计算、存储和射频应用的下一代带宽要求。这些振荡器在低功耗方面领先业界，同时保持低至80fs的典型抖动。它们还提供FPGA和IC对超过56Gbps的串行数据速率所需的相位噪声性能。ClearClock™ 系列包括锁相环和三次泛音解决方案，封装尺寸小至2.5x2.0mm贴片晶振。
基于PLL的ClearClock解决方案
AX7系列针对卓越的rms抖动性能（119典型值）进行了优化，同时功耗为130mW。AX7在其性能等级中具有从50MHz到2.1GHz的最宽工厂可配置频率范围。
AX5系列提供更小的5x3.2mm占位面积，适用于下一代网络和射频应用。该系列在低功耗方面处于行业领先地位，同时保持125fs的典型抖动，非常适合为超过56Gbps的串行数据链路提供时钟。

第三泛音ClearClock解决方案

新的AK2、AX3、AK5和AK7系列通常在1.8V的最低工作电压下消耗30mW的功率，为低噪声差分输出振荡器提供行业领先的低功耗。该器件的简化三次泛音架构避免了基于锁相环 (PLL) 的乘法，从而降低了远低于其他高性能XO替代品的整体功耗。

ClearClock系列低抖动XO解决方案AX7PAF1-644.53125

ASE2-48.000MHZ-ET	Abracon Crystal	ASE2	XO (Standard)	48MHz	2.5V	-20°C ~ 70°C
ASE-48.000MHZ-ET	Abracon Crystal	ASE	XO (Standard)	48MHz	3.3V	-20°C ~ 70°C
ASE-13.500MHZ-ET	Abracon Crystal	ASE	XO (Standard)	13.5MHz	3.3V	-20°C ~ 70°C
ASE-25.000MHZ-ET	Abracon Crystal	ASE	XO (Standard)	25MHz	3.3V	-20°C ~ 70°C
ASE-40.000MHZ-ET	Abracon Crystal	ASE	XO (Standard)	40MHz	3.3V	-20°C ~ 70°C
ASE2-50.000MHZ-ET	Abracon Crystal	ASE2	XO (Standard)	50MHz	2.5V	-20°C ~ 70°C
ASE2-30.000MHZ-ET	Abracon Crystal	ASE2	XO (Standard)	30MHz	2.5V	-20°C ~ 70°C
ASE2-25.000MHZ-ET	Abracon Crystal	ASE2	XO (Standard)	25MHz	2.5V	-20°C ~ 70°C
ASA-16.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	16MHz	3.3V	-40°C ~ 85°C
ASA-26.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	26MHz	3.3V	-40°C ~ 85°C
ASA-12.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	12MHz	3.3V	-40°C ~ 85°C
ASA-40.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	40MHz	3.3V	-40°C ~ 85°C
ASA-60.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	60MHz	3.3V	-40°C ~ 85°C
ASA-19.200MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	19.2MHz	3.3V	-40°C ~ 85°C
ASA-20.000MHZ-L-T	AbraconCrystal	ASA	XO (Standard)	20MHz	3.3V	-40°C ~ 85°C
ASA-22.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	22MHz	3.3V	-40°C ~ 85°C
ASA-24.576MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	24.576MHz	3.3V	-40°C ~ 85°C
ASA2-40.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	40MHz	1.8V	-40°C ~ 85°C
ASA2-48.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	48MHz	1.8V	-40°C ~ 85°C
ASA-25.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	25MHz	3.3V	-40°C ~ 85°C
ASA-3.6864MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	3.6864MHz	3.3V	-40°C ~ 85°C
ASA-30.000MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	30MHz	3.3V	-40°C ~ 85°C
ASA-38.400MHZ-L-T	Abracon Crystal	ASA	XO (Standard)	38.4MHz	3.3V	-40°C ~ 85°C

ClearClock系列低抖动XO解决方案AX7PAF1-644.53125

特征：
119fs抖动典型值 (F=322.265625MHz)
150fs最大抖动 (F>200MHz)
<80fs典型值（150fs Max @ 156.25MHz）
提供从50MHz到2.1GHz的同类最宽频率范围
同类最低的功耗有源晶振
支持LVPECL、LVDS、HCSL、CML输出逻辑类型
行业标准微型足迹
