石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着石英晶体晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。
西铁城晶振规格
单位
晶振频率范围
石英晶振基本条件
标准频率
f_nom
1-70MHZ
标准频率
储存温度
T_stg
-40°C ～ +85°C
裸存
工作温度
T_use
-20°C ～ +70°C
标准温度
激励功率
DL
100μW Max.
推荐:1μW ～ 100μW
频率公差
f_— l
±30 × 10-6(标准),
+25°C 对于超出标准的规格说明,
频率温度特征
f_tem
±30 × 10-6/-20°C ～ +70°C
超出标准的规格请联系我们.
负载电容
CL
7pF
超出标准说明,请联系我们.
电源电压
V
3.3-5.0V
频率老化
f_age
±5 × 10-6/ year Max.
+25°C,第一年
西铁城晶振编码列表：
(±15 × 10-6～ ±50 × 10-6可用)
请联系我们以便获取相关的信息,http://www.oscillatorcrystal.com
ManufacturerPartNumber原厂代码
Manufacturer品牌
Description参数
Series型号
PartStatus
Type类型
Frequency频率
Function
Output输出
FrequencyStability频率稳定度
OperatingTemperature工作温度
Current-Supply(Max)
Ratings
MountingType安装类型
Package/Case包装/封装
Size/Dimension尺寸
Height-Seated(Max)高度
CMX309FLC4.000MT
CitizenFinedeviceCoLtd
OSCXO4.000MHZCMOSTTLSMD
CMX-309
Obsolete
XO(Standard)
4MHz
Enable/Disable
CMOS,TTL
±100ppm
-10°C~70°C
23mA
-
SurfaceMount
4-SOJ,5.08mmpitch
0.547"Lx0.341"W(13.90mmx8.65mm)
0.185"(4.70mm)
CMX309FLC4.000MT
CitizenFinedeviceCoLtd
OSCXO4.000MHZCMOSTTLSMD
CMX-309
Obsolete
XO(Standard)
4MHz
Enable/Disable
CMOS,TTL
±100ppm
-10°C~70°C
23mA
-
SurfaceMount
4-SOJ,5.08mmpitch
0.547"Lx0.341"W(13.90mmx8.65mm)
0.185"(4.70mm)
CMX309FBC4.000MTR
CitizenFinedeviceCoLtd
OSCXO4.000MHZCMOSTTLSMD
CMX-309
Obsolete
XO(Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C~70°C
9mA
-
SurfaceMount
4-SOJ,5.08mmpitch
0.547"Lx0.341"W(13.90mmx8.65mm)
0.185"(4.70mm)
CMX309FBC4.000MTR
CitizenFinedeviceCoLtd
OSCXO4.000MHZCMOSTTLSMD
CMX-309
Obsolete
XO(Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C~70°C
9mA
-
SurfaceMount
4-SOJ,5.08mmpitch
0.547"Lx0.341"W(13.90mmx8.65mm)
0.185"(4.70mm)
CMX309FBC4.000M-UT
CitizenFinedeviceCoLtd
OSCXO4.000MHZCMOSTTLSMD
CMX-309
Obsolete
XO(Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C~70°C
9mA
-
SurfaceMount
4-SOJ,5.08mmpitch
0.547"Lx0.341"W(13.90mmx8.65mm)
0.185"(4.70mm)
CMX309FBC4.000M-UT
CitizenFinedeviceCoLtd
OSCXO4.000MHZCMOSTTLSMD
CMX-309
Obsolete
XO(Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C~70°C
9mA
-
SurfaceMount
4-SOJ,5.08mmpitch
0.547"Lx0.341"W(13.90mmx8.65mm)
0.185"(4.70mm)

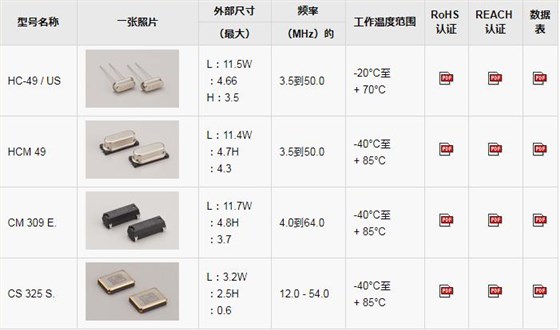

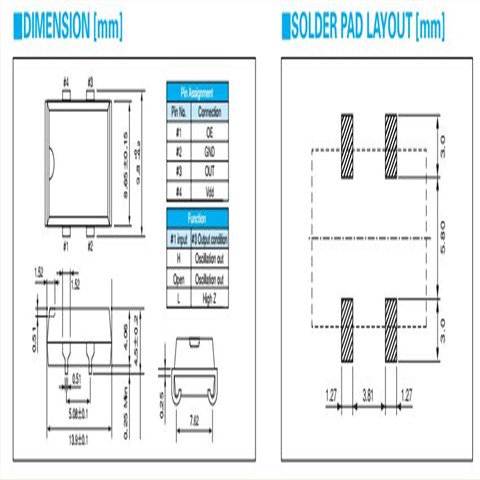

西铁城晶振产品列表：
（1）线路连接的电阻（R）与晶体串联
（2）从起点到振荡的停止点调整R的值。
（3）振荡期间测量R的值。
（4）你将能够获得负电阻的值，|·R|= R +的Rr，和RR =晶振的阻力。
附：所连接的电路的杂散电容，可能会影响测定值。
如果晶振的参数是正常的，但它不工作稳步振荡电路中，我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话，我们有三种方法来改善这样的情况：
降低外部电容（Cd和CG）的值，并采用其他石英晶振具有较低负载电容（CL）。
采用具有较低电阻（RR）的晶振。
使用光盘和CG的不等价的设计。我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。
当有信号输出从XOUT但不辛，其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个缓冲电路的输出和它的后电极之间，以驱动后端电路。
但1-5的方法上面提到的，你也可以按照步骤1-4-4的三种方法。如有不明白请联系我公司温补晶振的应用工程师和IC制造商寻求进一步的帮助，如果你的问题不能得到解决。系统无法运行，因为晶体没有足够的输出波形振幅。

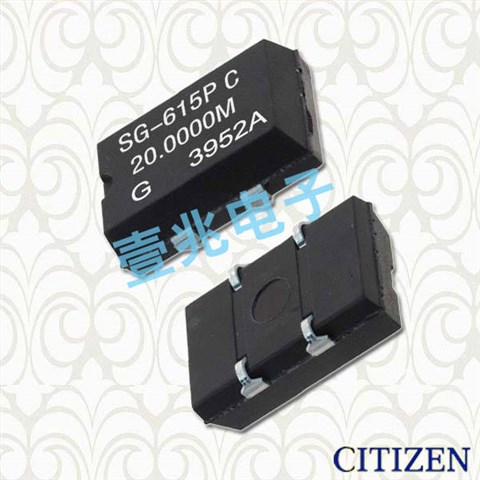

西铁城晶振,贴片晶振,CMX-309晶振
1.努力保护全球环境的环保意识进行环保生产和提供产品以及服务给消费者.
2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.
3.减少能源消耗,开展资源节约、有源晶体振荡器资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.
4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强产品化学物质管理.
5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.
6.分发文件和采取其他措施,陶瓷面有源晶振以确保所有员工和其他处理组熟悉的环境政策.
我们设定环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进.
