石英晶振高精度晶片的抛光技术：温补晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
西铁城晶振规格
单位
晶振频率范围
石英晶振基本条件
标准频率
f_nom
3.5-30MHZ
标准频率
储存温度
T_stg
-40°C ～ +125°C
裸存
工作温度
T_use
-40°C ～ +85°C
标准温度
激励功率
DL
200μW Max.
推荐:1μW ～ 100μW
频率公差
f_— l
±30 × 10-6(标准),
+25°C 对于超出标准的规格说明,
频率温度特征
f_tem
±30 × 10-6/-20°C ～ +70°C
超出标准的规格请联系我们.
负载电容
CL
16pF
超出标准说明,请联系我们.
串联电阻(ESR)
R1
如下表所示
-40°C — +85°C,DL = 100μW
频率老化
f_age
±5 × 10-6/ year Max.
+25°C,第一年
西铁城晶振编码列表：
(±15 × 10-6～ ±50 × 10-6可用)
请联系我们以便获取相关的信息,http://www.oscillatorcrystal.com
ManufacturerPartNumber原厂编码
Manufacturer厂家
Description参数
Series型号
Type系列
Frequency
FrequencyStability频率稳定度
ESR(EquivalentSeriesResistance)电阻
OperatingTemperature工作温度
Ratings
MountingType安装类型
Package/Case包装/封装
Size/Dimension尺寸
Height-Seated(Max)高度
CS20-12.288MABJ-UT
CitizenFinedeviceCoLtd
CRYSTAL12.2880MHZ18PFSMD
CS20
MHzCrystal
12.288MHz
±50ppm
80Ohm
-10°C~60°C
-
SurfaceMount
4-SMD,NoLead
0.457"Lx0.217"W(11.60mmx5.50mm)
0.087"(2.20mm)
CS20-12.288MABJ-UT
CitizenFinedeviceCoLtd
CRYSTAL12.2880MHZ18PFSMD
CS20
MHzCrystal
12.288MHz
±50ppm
80Ohm
-10°C~60°C
-
SurfaceMount
4-SMD,NoLead
0.457"Lx0.217"W(11.60mmx5.50mm)
0.087"(2.20mm)
CS20-12.288MABJ-UT
CitizenFinedeviceCoLtd
CRYSTAL12.2880MHZ18PFSMD
CS20
MHzCrystal
12.288MHz
±50ppm
80Ohm
-10°C~60°C
-
SurfaceMount
4-SMD,NoLead
0.457"Lx0.217"W(11.60mmx5.50mm)
0.087"(2.20mm)
CS20-20.480MABJ-UT
CitizenFinedeviceCoLtd
CRYSTAL20.4800MHZ18PFSMD
CS20
MHzCrystal
20.48MHz
±50ppm
50Ohm
-10°C~60°C
-
SurfaceMount
4-SMD,NoLead
0.457"Lx0.217"W(11.60mmx5.50mm)
0.087"(2.20mm)
CS20-20.480MABJ-UT
CitizenFinedeviceCoLtd
CRYSTAL20.4800MHZ18PFSMD
CS20
MHzCrystal
20.48MHz
±50ppm
50Ohm
-10°C~60°C
-
SurfaceMount
4-SMD,NoLead
0.457"Lx0.217"W(11.60mmx5.50mm)
0.087"(2.20mm)
CS20-3.579545MABJ-UT
CitizenFinedeviceCoLtd
CRYSTAL3.579545MHZ18PFSMD
CS20
MHzCrystal
3.579545MHz
±50ppm
200Ohm
-10°C~60°C
-
SurfaceMount
4-SMD,NoLead
0.457"Lx0.217"W(11.60mmx5.50mm)
0.087"(2.20mm)
西铁城晶振产品列表：
1.操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
2.使用环境（温度和湿度）
请在规定的温度范围内使用石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
晶振/石英晶体谐振器
3.激励功率
在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 。
负极电阻
除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加。
负载电容
有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容。

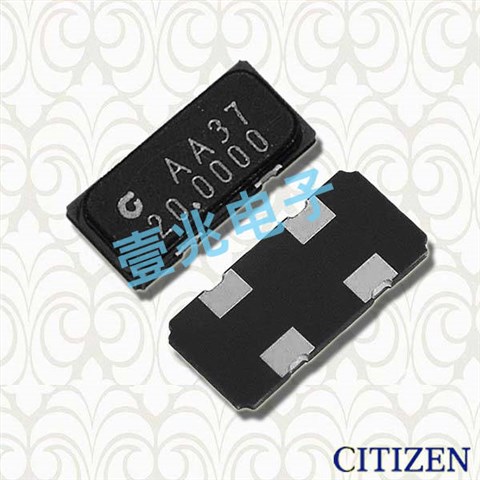

西铁城晶振,贴片晶振,CS20晶振
西铁城石英晶振符合 ISO 9001和ISO 14001认证,西铁城严格遵守质量和环保性能的需求.随着数字网络在全球范围内的普及,石英晶体组件将履行更为关键的作用.我们将着手解决发展下一代有价值的部件的挑战.西铁城进口晶振我们仍然致力于为我们的股东,企业合作伙伴,社区和员工更大的利益相关者的满意度.通过企业管理,值得普遍尊重,我们努力实现可持续经营,丰富社会.
西铁城晶振深入贯彻落实科学发展观，陶瓷面贴片谐振器牢固树立安全发展理念，强化责任，狠抓落实，加强防范，坚决遏制重特大事故发生。
要毫不松懈地抓好安全环保工作，坚持把“环保优先、安全第一、质量至上、以人为本”的理念落实到生产建设全过程。
西铁城晶振,贴片晶振,CS20晶振
