Suntsu升级的GPS专业振荡器SGO12S-10.000M系列保持精确计时

2024-04-22 15:43:22

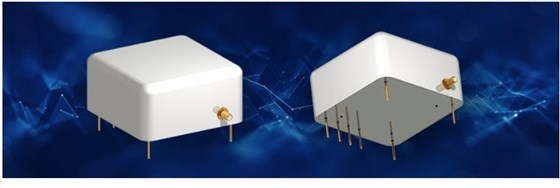

Suntsu的SGO12S系列

Suntsu升级的GPS专业振荡器SGO12S-10.000M系列保持精确计时

使用Suntsu升级的GPS专业振荡器SGO12S系列保持精确计时
Suntsu松图晶振发布了第一个版本的GPS纪律振荡器(GPSDO),SGO10S。现在,我们很高兴地说,我们正在开发一个新的GPSDO来帮助您构建更好的产品。GPSDO石英晶振也称为GPS时钟,由高稳定性振荡器和GPS接收器组成。这些设备的工作原理是根据GPS接收器或GNSS卫星信号,通过跟踪环路控制或操纵振荡器的输出。

GPS接收器和石英晶体振荡器的结合使设备具有短期和长期稳定性,使其成为最精确和最可靠的时间源之一。因此,GPS时钟被用于各种网络和卫星系统。它们擅长的其他应用包括用作协调世界时(UTC)的基础、与无线基站同步、PNT(如无源雷达)、关键基础设施以及Cube和LEO卫星通信。在努力提升电气性能和缩小封装尺寸以满足市场需求后,Suntsu自豪地宣布我们产品线的下一代GPS规范OCXO晶振系列SGO12S。由于我们在没有GPS锁定的情况下改善了工作温度范围内的相位噪声性能和频率稳定性,因此升级后的GPSDO可用于军事通信设备。

SGO12S产品规格
包装尺寸 50mmx 50mm
频率 10MHz
频率稳定性与工作温度的关系
(不带GPS锁定)
-20 ~ 60°C时为0.1ppb
在-20 ~ 70°C范围内为5.0ppb
-40 ~ 80°C时为15.0ppb
频率准确度 1ppt
脉冲宽度 1PPS基准电压输入和输出
保持24小时 1.5秒
电源电压 12.0V
其他功能 正弦波输出
超低相位噪声

Suntsu的SGO12S有源晶体包括一个内置GNSS接收器,1PPS输出,兼容GPS/QZSS L1 C/A、GLONASS L10F、北斗B1 SBAS L1、WAAS、EGNOS、MSAS、GAGAN和伽利略应用。该振荡器还通过SMA连接器连接到外部天线,如果GNSS信号失败,该连接器可以在24小时内保持1PPS信号,保持时间为1.5 s。需要注意的是,可靠的OCXO恒温晶振是必要的,以确保即使信号丢失,也能保持准确的时序。

产品特点:

1PPS和10MHz输出恒温晶振
GPS/QZSS L1 C/A、GLONASS L10F、北斗B1 SBAS L1
C/A:WAAS、EGNOS、MSAS、GAGAN Galileo E1B/C
频带:L1(1575.42MHz)
跟踪代码:C/A代码
跟踪能力:多达24颗卫星

应用程序:4G/5G/LTE,时钟源,基站,测试设备,军事通信设备

恒温晶体振荡器——OCXO的
Suntsu OCXO有源晶振的有通孔包装,有多种尺寸可供选择。我们提供许多不同的电压和逻辑选项,并可提供800ppt稳定性的器件。从下面列出的数据表中选择一个标准零件号,或者联系我们的销售团队请求您想要的任何定制参数,我们将根据您的特定需求进行设计。
恒温晶体振荡器使用温控室将振荡器内部的石英晶体保持在恒定温度,以防止由于外部温度变化而导致的频率变化。OCXO通常用于控制无线电发射机、蜂窝基站、军事通信设备的频率,以及需要晶体提供最高频率稳定性的测量应用。


松图SMD晶振 包装尺寸 频率 电压
SVC53C3A07B2-50.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 50.000M 3.3V±5%
SVC53C3A07C2-100.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 100.000M 3.3V±5%
SVC53C3A07C2-122.880M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 122.880M 3.3V±5%
SVC53C3A07C2-125.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 125.000M 3.3V±5%
SVC53C3A07C2-50.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 50.000M 3.3V±5%
SVC53C3A07D2-100.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 100.000M 3.3V±5%
SVC53C3A07D2-122.880M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 122.880M 3.3V±5%
SVC53C3A07D2-125.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 125.000M 3.3V±5%
SVC53C3A16A2-50.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 50.000M 3.3V±5%
SVC53C3A16B2-50.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 50.000M 3.3V±5%
SVC53C3A16C2-100.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 100.000M 3.3V±5%
SVC53C3A16C2-122.880M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 122.880M 3.3V±5%
SVC53C3A16C2-125.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 125.000M 3.3V±5%
SVC53C3A16C2-50.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 50.000M 3.3V±5%
SVC53C3A16D2-122.880M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 122.880M 3.3V±5%
SVC53C3A16D2-125.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 125.000M 3.3V±5%
SVC53C3A16D2-50.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 50.000M 3.3V±5%
SVC53C3A17A2-50.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 50.000M 3.3V±5%
SVC53C3A17B2-50.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 50.000M 3.3V±5%
SVC53C3A17C2-100.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 100.000M 3.3V±5%
SVC53C3A17C2-122.880M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 122.880M 3.3V±5%
SVC53C3A17C2-125.000M 5.0X3.2 CERAMIC SMD (6 PAD) VCXO 125.000M 3.3V±5%
