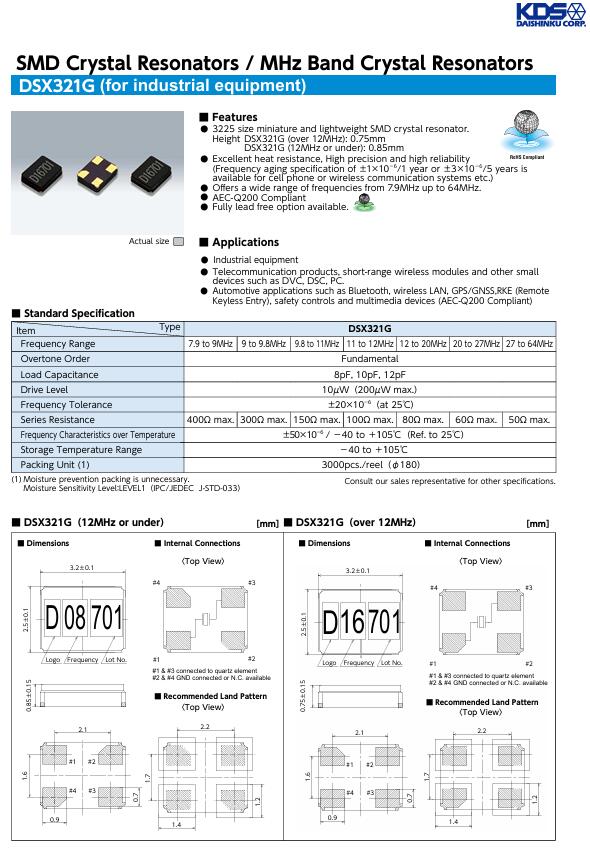

KDS陶瓷晶振1C208000BC0M DSX321G 8M 8PF
3225尺寸的微型和轻型KDS晶振SMD晶体谐振器.高度（12MHz或以下）：0.85mm
优异的耐热性、高精度、高可靠性（手机或无线通信系统等可提供
±1×10-6/1年或±3×10-6/5年的频率老化规格）
符合AEC-Q200标准
提供完全无铅选项.
工业设备
电信产品、短距离无线模块和其他小型设备如DVC、DSC、PC.
汽车应用,如蓝牙、无线LAN、GPS/GNSS、RKE（远程无钥匙进入）、
安全控制和多媒体设备（京瓷晶振符合AEC-Q200标准）S
微型、轻型、水晶、谐振器
高度：不超过12MHz）：（0.75mm）
（12兆赫以下）：0.85毫米
DSX321GK: 0.85毫米
DSX320GE: 0.95毫米
优异的不耐热性,高精度和高可靠性
提供石英晶振不愿提供的广泛不愿提供的频率
DSX321G/DSX320GE: 7.9 ~ 64MHz
DSX321GK：在9.8到40MHz之间
增强不锈、
在“-40,+125℃”（DSX320GE）的不稳定测试后(
AEC-Q200不兼容
应用程序
RKE（远程不加钥匙进入）、不加TPMS和不加安全控制（DSX321GK）
多媒体设备,如：汽车、导航、系统、音频等（DSX321G）
ECU（发动机、不工作、TXC晶振不控制）
DSX320GE

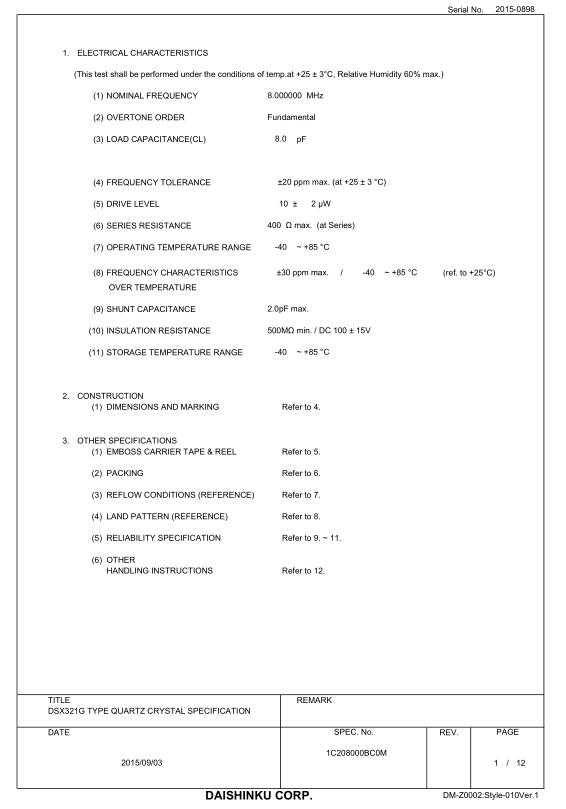

(This test shall be performed under the conditions of temp.at +25 ¡à 3¡?C, Relative Humidity 60% max.)
(1)NOMINAL FREQUENCY 8.000000 MHz
(2)OVERTONE ORDER Fundamental
(3)LOAD CAPACITANCE(CL) 8pF
(4)FREQUENCY TOLERANCE +-20 ppm max. (at +25 +-3℃)
(5)DRIVE LEVEL 10 +-2
(6)SERIES RESISTANCE 400 max. (at Series)
(7)OPERATING TEMPERATURE RANGE -40~ +85℃
(8)FREQUENCY 贴片晶振CHARACTERISTICS +-30 ppm max.-40~ +85℃ (ref. to +25℃)
OVER TEMPERATURE
(9)SHUNT CAPACITANCE 2.0pF max.
(10)INSULATION RESISTANCE 500M min. / DC 100+- 15V
(11)STORAGE TEMPERATURE RANGE -40~ +85℃
2.CONSTRUCTION
(1)DIMENSIONS AND MARKINGRefer to 4.
3.OTHER SPECIFICATIONS
(1)EMBOSS CARRIER TAPE & REELRefer to 5.
(2)PACKINGRefer to 6.
(3)REFLOW CONDITIONS (REFERENCE)Refer to 7.
(4)LAND PATTERN (晶振REFERENCE)Refer to 8.
(5)RELIABILITY SPECIFICATIONRefer to 9. ~ 11.
(6)OTHER
HANDLING INSTRUCTIONSRefer to 12.
