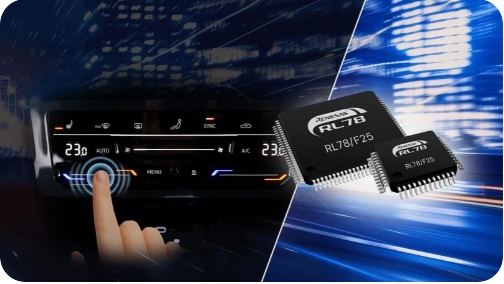

RL78/F25微控制器赋能下一代电子/电气架构筑牢智能控制核心基石

随着汽车电动化,工业智能化,物联网一体化的深度演进,电子/电气(E/E)架构正经历从分布式向域控ECU,区域ECU演进,最终实现整车及工业设备集成控制的革命性转型.这一转型不仅要求架构具备更高的集成度,更快的通信速度,更可靠的安全性能,更需要核心控制器件具备低功耗,高兼容性,强扩展性,以适配多场景,多设备的协同控制需求.作为瑞萨电子手环手表晶振RL78系列的明星产品,RL78/F25微控制器(MCU)凭借精准的定位,全面的功能配置与卓越的性能表现,成为下一代E/E架构中智能执行器,传感器与入门级控制单元的核心支撑,在通信协同,安全保障,能效优化等关键环节发挥不可替代的关键作用,助力架构升级与产业智能化转型.下一代E/E架构的核心诉求是打破传统分布式架构的壁垒,实现"集中控制,分布式执行,高速通信,安全可靠"的核心目标,而这一目标的实现,离不开底层微控制器的技术支撑.RL78/F25MCU深度契合下一代E/E架构的发展需求,依托瑞萨在车载与工业半导体领域的深厚积淀,整合低功耗,高安全,高兼容性等核心优势,成为连接控制中枢与终端执行器件的关键桥梁,推动E/E架构向更高效,更智能,更可靠的方向升级.

时代变革:下一代E/E架构的核心挑战与需求

传统分布式E/E架构采用"一对一"的控制模式,每个功能模块配备独立ECU,存在布线复杂,通信效率低,功耗偏高,扩展性差等诸多弊端,已难以满足汽车智能驾驶,工业自动化,物联网设备等场景对多设备协同,高精度控制,高安全保障的极致需求.在此背景下,下一代E/E架构向域控化,区域化,集成化转型,呈现出三大核心发展趋势,同时也带来了新的技术挑战:

一是通信需求升级,需实现高速,高可靠的数据传输.下一代E/E架构中,执行器ECU与集成控制ECU之间的交互日益频繁,对数据传输速度,有效载荷容量和可靠性提出了更高要求,需支持高速通信协议,确保海量数据的实时,无差错传输,避免因通信延迟或数据丢失影响系统正常运行.

二是安全要求严苛,需兼顾功能安全与网络安全.无论是车载E/E架构还是工业E/E架构,安全都是核心底线--车载场景需符合ISO26262功能安全标准,工业场景需遵循IEC61508标准,同时还要抵御网络攻击,满足ISO/SAE21434网络安全标准,确保系统在复杂环境下的稳定可靠运行.

三是能效与集成需求提升,需实现低功耗与高扩展性的平衡.随着E/E架构中设备数量增多,功能复杂度提升,功耗控制成为关键,同时要求核心控制器件具备高扩展性,能够兼容不同类型的传感器,执行器,支持软件与硬件的灵活复用,降低系统研发与集成成本.

四是交互体验升级,需支持多样化智能感知功能.下一代E/E架构强调人机交互的便捷性与智能化,需集成高精度触摸感应等功能,适配复杂环境下的操作需求,提升设备的易用性与可靠性.

面对这些挑战,RL78/F25MCU精准定位,以全方位的功能配置与性能优势,成为破解下一代E/E架构痛点的核心器件,为架构升级提供坚实的底层支撑,这也是瑞萨深耕微控制器领域多年,对行业需求深刻洞察的集中体现.

核心优势:RL78/F25,适配下一代E/E架构的全能型MCU

RL78/F25作为瑞萨晶振RL78系列的升级产品,继承了该系列低功耗,高可靠性的核心基因,同时在通信速度,安全性能,存储容量,感知功能等方面实现全面升级,完美适配下一代E/E架构的核心需求,其核心优势可概括为五大方面,每一项都精准贴合架构转型的关键痛点:

(一)高速可靠通信,打通架构协同壁垒

针对下一代E/E架构的高速通信需求,RL78/F25MCU内置CAN/CANFD通信模块,支持2通道CAN/CANFD功能,最高通信速度可达5Mbps,远超传统MCU的通信水平,能够快速传输海量控制数据与状态信息,满足执行器ECU与集成控制ECU之间的高速交互需求.同时,该产品配备20个支持64字节有效载荷的缓冲区,可有效提升数据传输效率,减少通信延迟,确保多设备协同控制的同步性与可靠性,打破传统架构的通信瓶颈,为域控化,区域化架构的实现提供核心通信支撑.此外,RL78/F25还支持3通道LIN通信协议,可灵活适配不同场景的通信需求,进一步提升架构的兼容性与扩展性.

(二)双重安全防护,筑牢架构安全底线

安全是下一代E/E架构的核心诉求,RL78/F25MCU从功能安全与网络安全两方面入手,构建全方位的安全防护体系,完美契合严苛的行业标准.在功能安全方面,该产品符合ISO26262功能安全标准,支持ASILB等级,能够有效预防系统故障,保障人员,设备与环境的安全,适配车载,工业等高危场景的需求.在网络安全方面,其符合ISO/SAE21434网络安全标准,集成安全加密功能,包括用于安全启动和消息认证的AES加密与TRNG(真随机数生成器),支持128/192/256位密钥的AES-ECB/CBC/CMAC加密算法,可有效抵御网络攻击,保护数据传输的安全性与完整性,同时支持Evita-light安全标准,进一步提升系统的抗攻击能力,为下一代E/E架构筑牢安全防线.

(三)卓越低功耗表现,优化架构能效水平

下一代E/E架构中,设备集成度提升导致功耗压力增大,低功耗成为核心需求之一.RL78/F25MCU延续了RL78系列的低功耗优势,采用先进的低功耗设计,STOP模式下典型功耗仅为0.6µA,正常运行时功耗低至37.5μA/MHz,时钟运行时功耗仅为0.355μA,能够大幅降低系统整体能耗,延长设备续航时间,尤其适配车载辅助设备,工业低功耗传感器,物联网终端等场景.同时,该产品支持SNOOZE,HALT等多种低功耗模式,可根据系统运行状态灵活切换,实现能效与性能的最佳平衡,助力下一代E/E架构实现"高效能,低功耗"的升级目标.

(四)丰富存储与外设,提升架构扩展能力

为适配下一代E/E架构的高集成度与高复杂度需求,RL78/F25MCU在存储容量与外设配置上实现全面升级.存储方面,其代码闪存扩展至512KB,数据闪存达16KB,RAM为40KB,大幅提升了对复杂应用场景的响应能力,能够存储更多控制程序与数据,增强了对AUTOSAR等软件平台的支持,完善了功能安全的实施方案.外设方面,该产品配备丰富的功能模块,包括12位A/D转换器(29通道,专用采样保持器2通道),D/A转换器,比较器,电机控制定时器TimerRDe,应用加速单元(AAU)等,可灵活适配不同类型的传感器,执行器,满足多场景的控制需求.同时,RL78/F25与RL78/F1x,RL78/F2x系列产品具备硬件与软件兼容性,可实现PCB与软件的重复使用,大幅降低系统研发与升级成本,提升架构的扩展性与灵活性.

(五)先进触摸感应,升级架构交互体验

作为首款配备CTSU2SLa电容式传感单元的RL78车规级产品,RL78/F25MCU具备先进的触摸感应功能,相较于前代CTSU单元,其抗噪性,防水性更强,功耗更低,完美适配下一代E/E架构的智能交互需求.该触摸感应单元支持多频扫描功能,可生成三个电容测量频点,降低同步干扰噪声的影响;具备主动屏蔽功能,以相同的电平和相位驱动触摸电极和屏蔽护罩电极,抑制水渍的影响;支持自动判断功能,无需CPU干预,直接通过硬件完成按键触摸检测;还具备多电极连接(MEC)功能,可减少触摸测量时间和电流消耗量,进一步优化功耗表现.这些特性使RL78/F25能够为车载,工业设备提供灵敏,可靠的人机交互界面,无需机械开关即可实现时尚且耐用的设计,提升架构的智能化交互水平.

关键作用:RL78/F25赋能下一代E/E架构全场景落地

RL78/F25MCU凭借上述核心优势,深度融入下一代E/E架构的各个环节,成为连接控制中枢,传感器与执行器的关键纽带,在车载,工业,高精度晶振,物联网等核心场景中发挥关键作用,推动架构从设计理念走向规模化落地,同时与瑞萨其他半导体产品形成协同效应,构建更完善的解决方案体系.

(一)车载E/E架构:支撑智能执行与安全控制

在下一代车载E/E架构中,RL78/F25MCU主要应用于智能执行器,传感器和入门级车身ECU,成为域控架构与终端设备之间的核心控制节点.例如,在车身域控制中,该MCU可精准控制车窗,门锁,灯光等执行器,通过CANFD高速通信与域控制器实现数据交互,确保车身功能的稳定运行;在智能驾驶辅助系统中,其可连接各类传感器(如距离传感器,温度传感器),实时采集环境数据并快速传输至ADAS域控制器,同时凭借ASILB功能安全等级,保障辅助驾驶功能的可靠运行;在车载触摸交互场景中,其CTSU2SLa电容式传感单元可实现车载按键,滑块等触摸控制,提升驾驶舱的智能化交互体验.此外,RL78/F25符合AEC-Q100车规认证,可在-40℃～+105/125℃的极端温度范围内稳定工作,具备优异的抗振动,抗电磁干扰能力,完美适配车载严苛环境,与瑞萨R-Car系列ADAS芯片,GaN功率器件协同,共同推动车载E/E架构向高阶智能升级.

(二)工业E/E架构:助力高效协同与精密控制

在下一代工业E/E架构中,RL78/F25MCU凭借低功耗,高可靠性,强扩展性的优势,广泛应用于工业自动化设备,智能传感器,伺服驱动等场景,为工业架构的集成化,智能化升级提供支撑.在工业伺服系统中,该MCU可通过丰富的外设模块实现电机的精准控制,配合高速通信功能,与工业PLC实现实时数据交互,提升伺服系统的响应速度与定位精度,适配精密加工,机器人等高端场景;在智能传感器节点中,其低功耗特性可延长传感器的续航时间,同时通过多通道A/D转换器精准采集工业环境中的温度,压力,湿度等数据,传输至工业控制中枢,实现工业场景的智能化监测与控制;在工业触摸控制场景中,其先进的电容式触摸功能可适配工业设备的操作面板,实现防水,抗干扰的触摸控制,提升工业设备的易用性与耐用性.此外,RL78/F25支持工业级可靠性标准,能够抵御工业场景中的电磁干扰,振动等严苛环境,确保工业E/E架构的稳定运行.

(三)物联网E/E架构:实现低功耗与广连接

下一代物联网E/E架构强调低功耗,广连接,智能化,RL78/F25MCU的低功耗优势与丰富的外设配置,使其成为物联网终端设备的理想选择.在物联网终端节点中,该MCU可作为核心控制单元,连接各类物联网传感器,采集环境数据并通过通信模块传输至云端平台,同时凭借0.6µA的STOP模式功耗,大幅延长终端设备的电池续航时间,减少维护成本;在智能穿戴,智能家居等场景中,其小型化封装(48引脚至100引脚LFQFP)与触摸感应功能,可实现设备的小型化设计与便捷交互,提升用户体验;此外,其高兼容性与扩展性,可灵活适配不同类型的物联网通信模块,支持LoRa等远距离通信技术,助力物联网E/E架构实现广覆盖,低功耗的升级目标.

四,生态赋能:瑞萨全方位支撑,加速架构落地

为助力客户快速将RL78/F25MCU融入下一代E/E架构,瑞萨电子提供全方位的开发支持与生态服务,降低研发门槛,缩短产品上市周期,彰显瑞萨"以客户需求为导向"的核心理念.在开发工具方面,瑞萨提供智能配置器这一用户友好型GUI工具,可自动轻松生成初始配置程序,支持多种瑞萨MCU,为客户应用进行快速,智能的软件开发;同时,提供两款专用评估板--RL78/F25目标板与电容式触摸评测系统,其中目标板配合E2/E2-lite仿真器可实现程序编写与调试,触摸评测系统包括按键,滑块和滚轮三种触摸界面,搭配QEforCapacitiveTouch触摸开发支持工具,用户仅需简单操作即可完成触摸接口开发,实现开箱即用.在技术支持方面,瑞萨拥有专业的技术团队,提供从产品选型,硬件集成,软件调试到方案优化的全流程技术支持,协助客户解决研发过程中的技术难题;同时,瑞萨依托RL78系列1000多款MCU的强大可扩展性,为客户提供灵活的产品选型方案,满足不同场景的个性化需求.此外,瑞萨还将RL78/F25与自身GaN功率器件,感应式位置传感器等产品深度融合,打造"控制+功率+感知"一体化解决方案,进一步优化下一代E/E架构的性能,降低客户BOM成本.
RL78/F25微控制器赋能下一代电子/电气架构筑牢智能控制核心基石

XLH736004.000000I	Renesas振荡器	FXO-HC73	XO (Standard)	4 MHz	HCMOS	3.3V
XLH526125.000000I	Renesas振荡器	FXO-HC52	XO (Standard)	125 MHz	HCMOS	2.5V
XLH736096.000000I	Renesas振荡器	FXO-HC73	XO (Standard)	96 MHz	HCMOS	3.3V
XLH536075.000000I	Renesas振荡器	FXO-HC53	XO (Standard)	75 MHz	HCMOS	3.3V
XLH536003.072000I	Renesas振荡器	FXO-HC53	XO (Standard)	3.072 MHz	HCMOS	3.3V
XLH736066.666000I	Renesas振荡器	FXO-HC73	XO (Standard)	66.666 MHz	HCMOS	3.3V
XLH736250.000000I	Renesas振荡器	FXO-HC73	XO (Standard)	250 MHz	HCMOS	3.3V
XLH53V010.000000I	Renesas振荡器	FVXO-HC53	VCXO	10 MHz	HCMOS	3.3V
XUL535156.250JS6I8	Renesas振荡器	XUL	XO (Standard)	156.25 MHz	LVDS	3.3V
XUL535150.000000I	Renesas振荡器	XUL	XO (Standard)	150 MHz	LVDS	3.3V
XLL736060.000000I	Renesas振荡器	FXO-LC73	XO (Standard)	60 MHz	LVDS	3.3V
XLP736A00.000000I	Renesas振荡器	FXO-PC73	XO (Standard)	1 GHz	LVPECL	3.3V
XUL536125.000JS6I	Renesas振荡器	XUL	XO (Standard)	125 MHz	LVDS	3.3V
XLH530020.000000I	Renesas振荡器	FXO-HC53	XO (Standard)	20 MHz	HCMOS	3.3V
XLH736024.576000I	Renesas振荡器	FXO-HC73	XO (Standard)	24.576 MHz	HCMOS	3.3V
XLH730033.000000I	Renesas振荡器	FXO-HC73	XO (Standard)	33 MHz	HCMOS	3.3V
XLH536024.576000I	Renesas振荡器	FXO-HC53	XO (Standard)	24.576 MHz	HCMOS	3.3V
XLH536003.686400I	Renesas振荡器	FXO-HC53	XO (Standard)	3.6864 MHz	HCMOS	3.3V
XLH726100.000000I	Renesas振荡器	FXO-HC72	XO (Standard)	100 MHz	HCMOS	2.5V
XLH73V027.000000I	Renesas振荡器	FVXO-HC73	VCXO	27 MHz	HCMOS	3.3V
XLL726238.000000I	Renesas振荡器	XLL	XO (Standard)	238 MHz	LVDS	2.5V
XLL735100.000000I	Renesas振荡器	FXO-LC73	XO (Standard)	100 MHz	LVDS	3.3V
XLP736100.000000I	Renesas振荡器	FXO-PC73	XO (Standard)	100 MHz	LVPECL	3.3V
XLL736050.000000I	Renesas振荡器	FXO-LC73	XO (Standard)	50 MHz	LVDS	3.3V
XLP726200.000000I	Renesas振荡器	FXO-PC72	XO (Standard)	200 MHz	LVPECL	2.5V
XLP73V153.600000I	Renesas振荡器	FVXO-PC73	VCXO	153.6 MHz	LVPECL	3.3V
XUH536156.250JS4I	Renesas振荡器	XUH	XO (Standard)	156.25 MHz	HCMOS	3.3V
XUP736150.000JU6I	Renesas振荡器	XUP	XO (Standard)	150 MHz	LVPECL	3.3V
XUP736125.000JU6I	Renesas振荡器	XUP	XO (Standard)	125 MHz	LVPECL	3.3V
XFC236156.250000I	Renesas振荡器	XFC	XO (Standard)	156.25 MHz	CML	3.3V
XFP236625.000000I	Renesas振荡器	XFP	XO (Standard)	625 MHz	LVPECL	3.3V
XFP236312.500000I	Renesas振荡器	XFP	XO (Standard)	312.5 MHz	LVPECL	3.3V
XLL525212.500000I	Renesas振荡器	XL	XO (Standard)	212.5 MHz	LVDS	2.5V
XFP536625.000000I	Renesas振荡器	XF	XO (Standard)	625 MHz	LVPECL	3.3V
XFN516100.000000I	Renesas振荡器	XF	XO (Standard)	100 MHz	HCSL	1.8V
XFL526125.000000I	Renesas振荡器	XF	XO (Standard)	125 MHz	LVDS	2.5V
XTP332156.250000I	Renesas振荡器	XT	XO (Standard)	156.25 MHz	LVPECL	3.3V
XTL312625.000000I	Renesas振荡器	XT	XO (Standard)	625 MHz	LVDS	1.8V
XTN312100.000000I	Renesas振荡器	XT	XO (Standard)	100 MHz	HCSL	1.8V
XLH335050.000000K	Renesas振荡器	XL	XO (Standard)	50 MHz	HCMOS	3.3V
XLH738042.800000X	Renesas振荡器	FXO-HC73	XO (Standard)	42.8 MHz	HCMOS	3.3V
XLH736003.579545I	Renesas振荡器	FXO-HC73	XO (Standard)	3.579545 MHz	HCMOS	3.3V
XLH736045.158400I	Renesas振荡器	FXO-HC73	XO (Standard)	45.1584 MHz	HCMOS	3.3V
XLH536014.745600I	Renesas振荡器	FXO-HC53	XO (Standard)	14.7456 MHz	HCMOS	3.3V
XLH538027.120000X	Renesas振荡器	FXO-HC53	XO (Standard)	27.12 MHz	HCMOS	3.3V
XLH536168.960000I	Renesas振荡器	FXO-HC53	XO (Standard)	168.96 MHz	HCMOS	3.3V
XLL330120.000000X	Renesas振荡器	XL	XO (Standard)	120 MHz	LVDS	3.3V
XLH73V073.728000I	Renesas振荡器	FVXO-HC73	VCXO	73.728 MHz	HCMOS	3.3V
XLH73V074.250000I	Renesas振荡器	FVXO-HC73	VCXO	74.25 MHz	HCMOS	3.3V
XAH335025.000000K	Renesas振荡器	XAH	XO (Standard)	25 MHz	LVCMOS	3.3V
XAH335030.000000K	Renesas振荡器	XAH	XO (Standard)	30 MHz	LVCMOS	3.3V
XLH336156.250JX4I	Renesas振荡器	XLH	XO (Standard)	156.25 MHz	HCMOS	3.3V
XLH335001.024000I	Renesas振荡器	XL	XO (Standard)	1.024 MHz	HCMOS	3.3V
XLL325040.000000I	Renesas振荡器	XL	XO (Standard)	40 MHz	LVDS	2.5V
XLL530108.000000I	Renesas振荡器	XL	XO (Standard)	108 MHz	LVDS	3.3V
XLL338C50.000000X	Renesas振荡器	XL	XO (Standard)	1.25 GHz	LVDS	3.3V
XLP735125.000000I	Renesas振荡器	FXO-PC73	XO (Standard)	125 MHz	LVPECL	3.3V
XLP736080.000000I	Renesas振荡器	FXO-PC73	XO (Standard)	80 MHz	LVPECL	3.3V
XLL726156.250000I	Renesas振荡器	FXO-LC72	XO (Standard)	156.25 MHz	LVDS	2.5V
XLL73V148.351648I	Renesas振荡器	FVXO-LC73	VCXO	148.351648 MHz	LVDS	3.3V
