大真空1008mm超小体积兆级无源晶振DSX1008A

返回列表 来源:壹兆电子 查看手机网址
扫一扫!大真空1008mm超小体积兆级无源晶振DSX1008A扫一扫!
浏览:- 发布日期:2020-02-28 17:50:40【
分享到:

DSX1008A是由日本知名晶振制造公司自主研发并量产的一款水晶振动子,它是一款无源晶振,虽然是石英晶体谐振器,但是它胜在体积足够小,1008mm的尺寸是现今晶振市场上最小的尺寸,这样的贴片石英晶体的应用前景相当的好,即使它是在性能上比有源晶振逊色的无源晶振;一来是因为在如今依旧还是无源晶振的应用比较广泛,二来是因为它超小的体积符合电子产品小型化,便携化的市场需求.接下来我们就来仔细研究一下该款超小体积石英晶振的性能及应用.

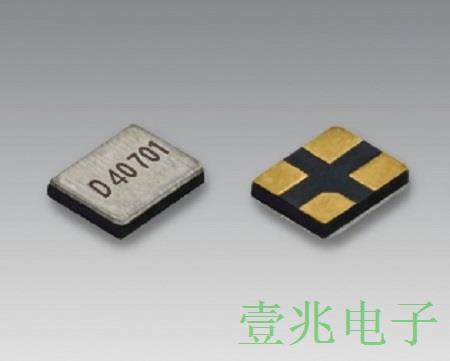

大真空1008mm超小体积兆级无源晶振DSX1008A

首先看看DSX1008A石英晶振的功能特性,它是一款尺寸为1008mm尺寸,厚度为0.3mm的超小超薄超轻的SMD晶体谐振器.贴片石英晶体具备高精度,高可靠性的功能特性,在安装使用的时候可进行高密度安装.

其次是该款石英晶振产品的应用领域,这款晶振产品虽然是无源晶振,不具备像温补晶振,压控晶振,差分输出振荡器那样的性能,但是它的应用范围还是相当广泛的;由于超小的体积,可应用于下一代紧凑型设备上,比如移动通信设备,短距离无线模块,数字AV设备和PC;除此之外还可应用可穿戴设备.

DSX1008A贴片晶振的参数规格表如下:

类型名称

DSX1008A

频率范围

40兆赫

59.97兆赫

泛音顺序

基本面

承载能力

8pF10pF12pF

激励水平

10μW(最大100μW

频率公差

±10×10 -6±20×10 -6(在25时)

串联电阻

80Ω以下

最大60Ω

频率温度特性

±10×10 -6 / 30+ 85°C(参考25°C

储存温度范围

-40+ 85°C

包装单位(1

3000/盘(φ180

(1)无需防潮包装管理湿气敏感度等级:LEVEL1(IPC / JEDEC J-STD-033)

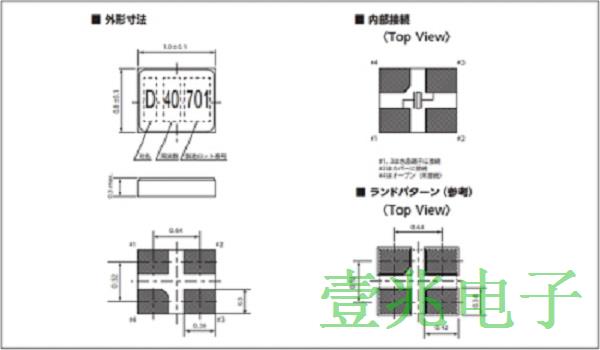

DSX1008A表贴式晶振的尺寸图如下:

大真空1008mm超小体积兆级无源晶振DSX1008A

下面简单介绍一下DSX1008A进口晶振的使用注意事项:

①影响:水晶产品是考虑到耐冲击性而设计的,万一掉落在地板上或受到过度冲击时,为了慎重起见,请在检查特性后使用.

②安装顺序:SMD水晶产品支持自动安装,请通过预先使用的搭载机进行搭载测试,确认对特性没有影响.在基板断裂等基板产生翘曲的工序中,请注意翘曲不要影响产品的特性和焊接状态.通过超声波熔敷进行的安装及加工可能会导致过大的振动传播到石英制品(振子、振荡器、滤波器)的内部而导致特性劣化及不振荡.

③储存:根据晶振厂家的要求,需在高温,潮湿的场所保管时,端子的焊接性可能会变差.请保存在阳光直射,不会结露的场所.

好了,以上就是DSX1008A石英晶振的全部信息了,如果您还需要了解相关这款产品的更多信息,可以咨询我们,壹兆电子将竭诚为您服务,联系电话: 86-0755-27876236
