一,前言:晶振设计的核心误区与行业痛点

在常规硬件研发设计流程中,多数工程师对石英晶振的设计认知存在极大误区,普遍抱有"晶振属于通用器件,常规接法即可通用,无需精细化调试"的固有思维,仅简单参照基础原理图照搬设计,完全忽视IQD高端精密晶振的专属电气特性.英国IQD晶振对负载电容精准匹配,驱动激励电平,ESR等效阻抗适配,PCB走线寄生参数,高低温温漂补偿,杂散振动模式抑制有着极其严苛的要求,粗放式的通用设计极易引发各类隐性,间歇性,阶段性疑难故障.这类故障具备极强的隐蔽性:实验室常温样机调试阶段完全正常,参数达标,一旦进入高低温环境测试,就会出现频偏超标,起振异常;小批量试样良品率极高,规模化量产后批量爆发不起振,起振延迟问题;常规电磁环境下运行稳定,复杂工业电磁干扰场景就会出现时序错乱,数据丢包;短期测试精度达标,长期整机运行后出现严重老化漂移,精度降级.这类疑难故障排查难度大,整改成本高,严重耽误项目研发进度与产品上市周期.

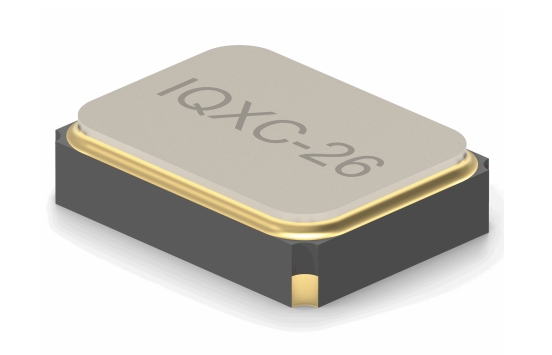

相较于市面上普通民用通用晶振,IQD高端石英晶体振荡器采用高纯度天然石英原材料,微米级高精密切割研磨工艺,低损耗专属谐振架构,同时搭载严格的杂波振动模式筛选,逐颗老化校准工艺,器件精度,稳定性,一致性远超行业通用标准.正因极致的精密化特性,IQD高端晶振对外围匹配电路,PCB布局环境,工况温度变化,驱动参数适配的敏感度远高于普通晶振.这也意味着,针对普通晶振的粗放式设计方案,完全不适用于IQD精密晶振.唯有严格遵循IQD原厂标准化设计规范,精准匹配负载参数,优化电路谐振结构,规范PCB走线布局,严控驱动与工况参数,才能完整释放IQD晶振高精度,低相噪,低老化,高抗干扰,高稳定的原厂核心性能,从根源上彻底规避研发调试,环境测试,批量量产,长期使用过程中的各类时序故障与性能短板.

二,IQD石英晶振核心关键参数深度解读(设计必看)

IQD全系石英晶体谐振器,无源晶振,有源振荡器的选型匹配,电路设计,参数调试,量产落地,全部依托五大核心电气参数展开.这五大参数是晶振时序性能的核心基石,也是硬件设计合规,设备性能达标,量产稳定可靠的核心前提.绝大多数时序故障,本质上都是核心参数理解不到位,匹配不精准,调试不规范导致的连锁问题.因此,深度吃透各项参数的定义,特性,适配场景与设计要求,是每一位硬件工程师设计IQD精密晶振的必备基础,可从源头规避频偏超标,启停异常,相位噪声恶化,时序漂移,高低温失效等各类设计风险.

1.负载电容CL(最核心设计参数)

负载电容CL是决定石英晶振谐振频率,工作精度与频谱纯净度的第一核心设计参数,同时也是硬件设计中出错频率最高,影响最大,最容易被忽视的关键参数.IQD全系小型贴片晶振均采用行业标准并联谐振工作模式,其标称额定频率,谐振工作点,相位噪声指标,振荡稳定性,全部依托datasheet标注的标准负载电容实现.如果硬件电路实际负载电容与晶振标称CL参数不匹配,无论偏差大小,都会直接导致晶振实际谐振点偏移,输出频率偏差超标,相位噪声底噪抬升,振荡波形畸变,起振不稳定等一系列问题,严重时会直接导致设备时序错乱,通信失效,采样精度下降.

IQD原厂设计规范严格明确:电路实际匹配CL负载电容,必须与晶振标称CL参数精准一致,严禁随意通用,随意替换电容参数.行业常用标准CL档位包含12.5pF,16pF,20pF,30pF等,不同档位对应不同精度,不同场景的时序需求,广泛应用于设备精准计时,物联网无线通信,射频精密时序,高速数据采样,仪器测量等场景.不同负载电容档位的晶振无法直接互换替换,盲目替换会直接导致设备性能不达标,测试失败,认证无法通过,是研发设计中必须严守的核心准则.

2.等效串联电阻ESR

ESR等效串联电阻是衡量石英晶振谐振损耗,谐振效率与信号纯净度的核心参数,代表晶振工作过程中的能量损耗大小.ESR数值越低,代表石英晶片谐振效率越高,信号传输损耗越小,谐振波形越规整,相位噪声性能越优异,设备时序精度与信号纯净度越好.IQD高端精密晶振出厂前经过逐颗筛选管控,ESR参数精度,一致性,稳定性远超市面普通通用晶振,参数离散度极低,为设备高精度晶振运行奠定基础.在实际硬件设计中,如果MCU/芯片内置振荡模块驱动能力不足,无法适配晶振ESR阻抗特性,就会出现谐振激励不足的问题,直接引发起振阈值不达标,低温环境起振困难,振荡幅度不足,波形畸变,杂散噪声增大,相位噪声恶化等疑难故障,是射频通信设备,精密测量仪器,高速采样设备设计中必须重点匹配的关键参数.

3.频率稳定度与温度特性

环境温度是影响晶振频率精度与工作稳定性的核心外部因素,IQD石英晶振根据精度等级,适用场景划分为民用消费级,工业控制级,科研仪器级三大层级,全面覆盖-40℃~+85℃工业级超宽工作温区,高端温补型号可实现全温区近乎零漂移的极致精度表现.设备在实际运行过程中,会面临低温启动,高温积热,昼夜温差,户外暴晒,设备持续发热,工况冷热交替等复杂环境,温度变化会直接影响石英晶片的谐振特性,引发频率漂移与时序偏差.普通消费级晶振温漂系数大,稳定性差,仅适用于室内常温稳定场景;而工业级,仪器级IQD晶振经过专属温度补偿工艺与宽温校准,全温区频漂极小,稳定性极强,是工业户外设备,车载电子,精密仪器,无人值守设备的首选,可彻底规避温差交变引发的精度降级,时序错乱问题.

4.驱动功率DL(激励电平)

驱动功率DL(激励电平)代表晶振谐振工作时的激励强度,直接决定晶振振荡幅度,工作稳定性与使用寿命,是极易被工程师忽略的核心安全参数.IQD原厂针对不同频率,不同尺寸,不同封装的晶振,均设定了专属的标准驱动功率区间,设计过程中必须严格控制芯片驱动能力,确保激励电平落在原厂规格范围内.若驱动功率过大,会造成石英晶片长期过载谐振,高频谐波大幅增多,相位噪声严重恶化,不仅影响设备时序精度,还会加速晶片老化,缩短器件使用寿命,引发长期性能衰减;若驱动功率过小,谐振激励力度不足,会出现上电起振缓慢,振荡幅度不稳定,低压工况停振,低温失效等问题,严重影响设备运行可靠性.硬件设计时必须根据晶振规格参数,精准匹配芯片振荡模块的驱动电流与驱动电压,杜绝过驱动,欠驱动问题.

5.老化率

老化率是衡量石英晶振长期工作稳定性与使用寿命的核心指标,代表晶振长期通电运行,环境变化,时间累积过程中的频率漂移幅度,直接决定设备长期使用的精度保持能力.普通廉价晶振无老化筛选工艺,长期使用后频漂持续增大,短短数月就会出现设备精度下降,时序偏移,同步失效等问题.而IQD全系精密晶振出厂前均经过数千小时长期通电老化测试,高低温循环老化筛选,严格筛选剔除老化异常,频漂偏大的不良品,成品年老化率极低,长期运行频率稳定性极佳.极其适配基站精准授时,2520工业晶振时序同步系统,高端精密仪器,科研监测设备等需要常年不间断,高精度稳定运行的核心场景,彻底解决普通晶振长期频漂,设备精度逐年降级,需要频繁校准的行业痛点.

三,IQD无源石英晶振外围电路标准化设计方案

IQD无源石英晶体本身仅具备谐振特性,无内置振荡电路,稳压模块与补偿电路,无法独立起振工作,必须依托MCU,CPU,FPGA等主控芯片内置的振荡放大器,搭配外围精准匹配的电容谐振回路,才能构成完整,稳定,低噪声的振荡系统.无源晶振具备成本低,精度高,灵活性强,适配场景广的优势,是目前精密时序设计的主流方案,但其性能释放完全依赖外围电路设计与PCB布局规范性,标准化的电路设计是保障晶振稳定起振,频点精准,低噪声输出,全工况可靠工作的核心关键.

1.标准电路架构

IQD原厂官方唯一推荐的无源晶振标准电路为经典皮尔斯振荡电路架构,适配全系MHz级石英无源晶振,通用性,稳定性,抗干扰性拉满.电路标准架构:石英晶振跨接在主控芯片OSC_IN,OSC_OUT一对专用时钟引脚之间,晶振两端分别串联一枚对地匹配电容C1,C2,形成对称式LC谐振回路.该架构经过数十年行业验证,具备谐振状态稳定,输出波形规整,频率精度高,杂波干扰少,相位噪声低,抗电磁干扰能力强的多重优势,能够最大程度发挥IQD无源晶振的精密性能,是所有研发项目优先选用的标准化电路方案.

2.匹配电容选型与调试规则

匹配电容C1,C2的选型与调试,是无源晶振设计的核心关键环节,电容材质,精度,温漂特性直接决定谐振回路的稳定性.IQD原厂明确要求,匹配电容必须优先选用NP0高频低温漂材质电容,容差优选±1%,±2%高精度规格,坚决杜绝X7R,Y5V等通用低频电容.普通电容温漂系数大,容值随温度,电压变化明显,极易导致谐振回路参数波动,引发频偏超标,温漂过大,噪声抬升等问题.常规标准化设计中,C1,C2采用等容值对称匹配,保证电路谐振对称性最优,波形最规整;若样机测试存在固定频偏误差,可通过微小微调两端容值实现精准频率校准.同时电路必须预留调试焊盘与容值替换空间,方便样机阶段精准校准负载电容,完美匹配IQD晶振标称负载参数.

3.电路设计禁忌

在无源晶振电路设计中,存在三大绝对禁忌,也是工程师最容易踩坑的设计误区:第一,严禁省略匹配电容直接悬空设计,省略电容会导致电路实际负载电容严重偏小,谐振点偏移,直接造成频率严重偏高,振荡波形畸变,杂波激增,设备精度完全不达标;第二,严禁随意选用过大或过小容值电容,容值过大会加重晶振负载负担,降低振荡幅度,直接引发低温环境起振困难,工况不稳,容值过小会导致负载匹配不足,频偏超标,设备抗干扰能力大幅下降;第三,严禁混用普通低频电容,劣质电容,此类电容高频特性差,温漂严重,会直接导致晶振高频噪声增大,全温区精度失控,长期稳定性变差,彻底浪费IQD高端晶振的精密性能.

四,IQD有源振荡器电路设计规范(SPXO/TCXO)

相较于需要外围匹配电路的无源晶振,IQD有源时钟振荡器(包含SPXO普通振荡器,TCXO温补振荡器等系列)内置完整振荡晶片,振荡电路,稳压滤波模块与温度补偿单元,无需依托主控芯片振荡电路,电路设计更简洁,起振更稳定,抗干扰能力更强,全工况精度更高.广泛应用于高速串行总线,射频本振信号源,高精度仪器时序,高速数据采集,精密授时同步等高端场景.有源晶振的设计核心不再是负载匹配,而是纯净供电,可靠使能,信号阻抗匹配,电源噪声滤波,规范的供电与信号设计是保障其低相噪,高精度,高稳定工作的关键.

1.供电电路设计

供电纯净度直接决定有源晶振的相位噪声性能与输出信号质量,电源纹波,高频杂波,电压波动是有源晶振噪声超标的核心诱因.IQD全系有源晶振电源引脚,必须就近摆放一枚0.1μF高频专用去耦电容,紧贴电源引脚接地,快速滤除电源高频纹波与瞬时杂波,保障供电纯净稳定.针对低相噪,高精度TCXO高端型号,单纯的去耦电容无法满足极致降噪需求,建议前端增加磁珠+电容二级滤波电路,彻底隔离前级电路电源噪声,杜绝电源干扰导致的相位噪声恶化,抖动增大问题.同时供电电压必须严格匹配器件标称规格,严禁超压,欠压,波动供电,定压型号必须搭配稳压电路,宽压型号也需规避大幅度瞬时电压跳变,保障器件长期稳定工作.

2.使能引脚控制规范

部分IQD有源振荡器搭载使能控制引脚,三态输出引脚,用于实现启停控制,待机低功耗功能,该类引脚的规范设计是避免间歇性故障的关键.设计时必须严格按照datasheet规格定义配置:高电平使能型号,闲置状态需固定上拉或悬空合规配置;低电平使能型号,需固定下拉使能,严禁引脚悬空浮空.浮空引脚极易受电磁干扰,电压感应影响,导致器件输出不稳定,间歇性停振,时序跳变等隐性故障.若无启停控制,低功耗休眠需求,建议直接将使能引脚固定为常使能状态,规避时序异常风险,保障设备全程时序稳定.

3.输出信号匹配

IQD有源晶振支持CMOS,LVPECL,LVDS差分晶振等多种主流输出电平标准,不同电平模式的信号幅度,驱动能力,阻抗特性完全不同,必须严格匹配后端接收芯片的输入电平标准.若电平标准不匹配,会直接造成输出信号波形失真,高低电平判别异常,时序裕量不足,高速传输误码率飙升,数据采样错乱等问题.针对高频,高速,高精度有源晶振,输出走线需严格控制走线长度,做好特征阻抗匹配,减少信号反射,谐振干扰与信号衰减,保障时序信号完整性,充分发挥IQD高速高精度时钟的性能优势.

五,IQD晶振PCB布局黄金规范(90%故障源于布局)

在晶振硬件设计体系中,电路参数匹配是基础,PCB布局规范性才是决定最终时序性能的关键.无数量产实战证明:90%以上的晶振时序故障,噪声超标,频偏漂移,间歇性失效问题,均源于PCB布局不规范.寄生电容,走线寄生电感,高频走线串扰,地弹噪声,电磁辐射干扰,接地阻抗过大等隐性布局问题,会彻底破坏精准的电路匹配参数,抵消IQD高端晶振的原厂精密性能.以下为IQD原厂认证的PCB布局黄金规范,全面适配IQD全系无源,有源晶振,可从根源规避布局带来的各类时序隐患.

1.极致缩短时钟走线

时钟走线的长度直接决定寄生参数大小,是布局第一准则.晶振本体,两端匹配电容必须极致贴近芯片时钟引脚摆放,零多余间距,零多余走线.OSC_IN,OSC_OUT时钟走线必须做到短,直,细,杜绝长线走线,迂回绕线,蛇形走线,多余分支走线,最大限度压缩走线长度,从源头降低寄生电容与寄生电感,避免负载参数偏移,谐振点漂移,波形畸变.长线时钟走线极易耦合外界干扰,增大寄生参数,是高频时序故障的核心诱因,设计阶段必须严格规避.

2.对称布局,等长走线

针对IQD无源晶振对称谐振架构,布局时必须遵循对称化设计原则,晶振两端通往芯片引脚的走线尽量做到等长,对称,平行,保证C1,C2两端的寄生电容,寄生电感参数完全一致.对称的电路与布局结构,能够保障谐振回路均衡稳定,输出波形对称规整,有效抑制偶次谐波干扰,减少波形畸变,提升频谱纯净度,完美适配IQD低相噪,高精度晶振的设计需求,最大化释放器件精密性能.

3.严禁与干扰走线并行

晶振时钟信号属于微弱精密高频信号,抗干扰能力极差,极易被高频走线干扰.布局时时钟走线区域必须全程远离大功率电源线,高频开关信号线,PWM驱动走线,串口总线,射频收发走线,高速数据走线等强干扰线路,严禁平行铺设,近距离叠加,交叉走线.强干扰线路会通过电磁耦合串扰时钟回路,直接导致晶振相位噪声抬升,时序抖动增大,频谱杂波增多,设备抗干扰能力下降.晶振区域需打造独立纯净的时序区域,无任何高频干扰源,保障时钟信号纯净稳定.

4.地平面与包地处理规范

完整可靠的地平面是晶振稳定工作的重要保障,晶振摆放区域底层必须完整铺地,无镂空,无断地,保证接地阻抗极低,接地完整,有效屏蔽外界电磁干扰,稳定谐振回路参数.针对高精度,低相噪应用场景,可对时钟走线区域进行局部包地隔离,进一步强化抗干扰能力.但同时必须严控包地密度与间距,禁止过度包地,走线贴近地铜,密集包地会大幅增大走线寄生电容,直接改变原有精准匹配的负载参数,造成频率偏移超标,性能降级,得不偿失.

5.匹配电容就近接地

匹配电容是谐振回路的核心组成部分,接地质量直接决定回路稳定性.C1,C2两颗匹配电容的接地引脚,必须就近,垂直打过孔直达主地平面,最大限度缩短接地路径,降低接地阻抗,减少高频回流噪声与接地干扰.严禁电容长线接地,迂回接地,共用接地过孔,避免接地不良引发的谐振不稳,波形杂波,噪声抬升等问题.规范的接地设计能够让晶振谐振回路更加干净稳定,充分释放IQD英国进口晶振低噪声,高精度,高稳定的核心性能.

六,高低温与量产调试避坑要点

IQD原装晶振本身具备优异的宽温稳定性与批量一致性,但硬件设计的微小缺陷,布局偏差,参数余量不足等问题,会在高低温极限工况,规模化量产过程中被无限放大,引发批量故障,测试失效,售后问题.因此,极限工况调试与量产标准化管控,是高端晶振设计落地,稳定量产的核心收尾环节,以下为量产级核心避坑要点,覆盖高低温调试,批量管控,抗振动,抗干扰全维度.

1.低温工况调试要点:低温环境下,主控芯片内部振荡驱动电路活性下降,驱动能力衰减,晶振起振阈值随之升高,原本匹配精准的参数会出现余量不足的问题,极易引发低温不起振,起振延迟,频偏超标故障.设计阶段必须预留电容参数调试余量,样机阶段务必完成-40℃极限低温测试,反复校准负载参数,确保全低温区间起振稳定,频率偏差可控,时序无异常.

2.高温工况调试要点:高温环境会导致PCB板材,走线,焊盘寄生参数发生微小变化,同时晶振晶片损耗增大,器件温升明显,容易出现噪声恶化,频漂超标,振荡幅度衰减等问题.设计过程中需严格严控驱动电平,杜绝过驱动设计,避免高温工况下器件过载发热,性能衰减;同时优化晶振区域散热布局,避免局部高温积热,保障高温工况时序稳定,噪声纯净,精度达标.

3.量产一致性管控要点:批量生产过程中,PCB板材批次,板厚,走线精度,阻焊厚度,工艺偏差都会带来寄生参数的微小差异,若设计余量不足,极易出现批次性频偏,起振不良问题.量产阶段必须统一PCB工艺标准,板材型号,走线规范,严控批次偏差;同时优先选用壹兆电子供应的原装IQD正品晶振,原厂器件批次一致性极高,参数离散度极低,可彻底规避器件批次差异带来的量产隐患,保障整批设备性能统一,稳定可靠.

4.振动与抗干扰设计要点:工业控制,车载设备,户外监测设备长期面临机械振动,颠簸冲击,复杂电磁干扰工况,石英晶片属于精密谐振结构,机械振动会直接干扰谐振状态,引发时序波动,数据异常.结构设计与PCB布局阶段需优化晶振固定方式,增强PCB结构强度,减少机械振动传导;同时强化电磁屏蔽设计,规避工业强电干扰,射频干扰,保障复杂恶劣工况下晶振谐振稳定,时序精准,设备长期可靠运行.

七,IQD晶振精准选型指南(按场景匹配)

结合IQD全系晶振的产品特性,原厂设计规范以及多年量产落地实战经验,针对不同应用场景,不同精度需求,不同工况环境,整理出一套标准化,场景化的精准选型方案,帮助工程师快速匹配最优型号,避免参数不足导致性能不达标,参数过剩造成成本浪费,实现性能与性价比的完美平衡.

1.普通工控,消费电子,常规时序场景:设备工作环境稳定,精度要求适中,无严苛噪声与温漂需求,可选用IQD标准无源石英晶振.该系列型号齐全,性价比高,批量稳定性强,供货稳定,完全满足民用消费电子,常规工控设备,普通计时时序,简易数据传输的精度需求,是通用场景的最优性价比选择.

2.物联网,低功耗无线设备场景:针对电池供电,长期待机,长效续航,电压波动的无线传感,蓝牙,LoRa,NB-IoT设备,优先选用IQD低负载,低ESR,低老化专用型号.器件谐振损耗低,工作功耗小,长期漂移极低,完美适配设备长效待机,间歇工作的工况特性,在保障时序精度,通信稳定的前提下,有效延长设备电池续航与整机使用寿命.

3.射频通信,仪器测量高精度场景:射频设备,信号分析仪,频谱仪,高速采样设备,精密检测仪器对相位噪声,时序抖动,频谱纯净度要求极致严苛,优先选用IQD低相噪无源晶振,高频高精度有源振荡器.器件经过专属降噪工艺优化,相位噪声极低,抖动极小,频谱纯净,能够有效提升射频设备接收灵敏度,抗干扰能力,提升仪器测量分辨率与检测精度,满足科研,精密测量,高端通信的严苛标准.

4.工业户外,车载严苛工况场景:户外监测,车载电子,工业自控,无人值守设备长期面临高低温交变,暴晒淋雨,振动颠簸,电磁干扰复杂工况,必须选用IQD工业级宽温高稳贴片晶振.全系覆盖-40℃~+85℃超宽温区,抗老化,抗振动,抗电磁干扰,温漂极小,全工况精度稳定,能够从容应对各类恶劣环境,保障设备全年全天候稳定运行.

5.精密授时,时序同步系统场景:基站授时,工业时序同步,卫星定位辅助时钟,精密计时设备对长期时序稳定性要求极高,不容许累积漂移与精度衰减,优先选用IQD超低老化,高精度温补TCXO晶振.器件搭载智能温度补偿算法,全温区零漂移,年老化率极低,长期运行时序精准无累积偏差,可保障设备数年,数十年高精度同步运行,无需频繁校准.
