AbraconCrystal,插件晶振,AB26TRJ晶振

频率:32.768KHZ

尺寸:8.3*3.7mm

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/U石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
订购热线:0755-27876236
QQ咨询 点击这里给我发消息

AbraconCrystal,插件晶振,AB26TRJ晶振,由于大多数Pierce振荡器的跨导(gm)继续向前所未有的低水平下降,所以ABRACON石英晶体不仅被迫尺寸较小,而且还提供非常低的电镀负载(CL)和低等效串联电阻(ESR)参数选项。满足节能MCU和RF芯片组要求的最低gm_critical要求取决于保持低CL,ESR和C0参数的保证。这需要在晶体上采用新的非平凡电镀设计,同时降低CL和ESR,并且仍然可以保证低温度和老化效应的规格。ABRACON新的石英晶体电镀设计使得下一代Pierce振荡器能够在能够保持振荡的情况下运行在烟雾上。电子行业有一个非常一致的趋势,直接取决于时间 - 随着技术越来越小,功耗降低的需求越来越高。解决石英晶体设计要求,取决于行业需求,已经成为至关重要的。

插件晶体谐振器最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/U形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶振元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。

Abracon晶振规格参数 AB26TRJ晶振
频率范围 32.768KHZ
频率稳定度公差 ±20,30ppm
工作温度范围 -40°C ~ +85°C
频率温度公差 -0.034±0.006ppm
负载电容 12.5pF
激励功率 1μW typ
老化@ + 25°C ±3ppm/yr
绝缘电阻(@直流100 v) 500 Ohms @ DC 100V
储存温度范围 -55°C ~ +125°C

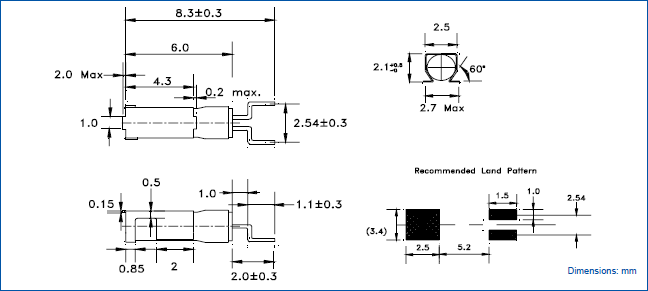

AB26TRJ 8.3-2.7

未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致插件石英晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.AbraconCrystal,插件晶振,AB26TRJ晶振

输出负载:建议将输出负载安装在尽可能靠近石英谐振器的地方(在20 mm范围之间).

热影响:重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.安装方向:进口插件晶体的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

过去Abracon晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便对圆柱插件晶振进行环境绩效的持续改进。Abracon晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。AbraconCrystal,插件晶振,AB26TRJ晶振

Abracon晶振集团将确保其32.768K石英晶体产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。

Abracon集团将有效率的使用自然资源和能源,以便从源头减少弯脚型石英晶体废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。 Abracon晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。
