西铁城晶振,贴片晶振,CM1610H晶振,CM1610H32768DZFT晶振

频率：32.768KHz

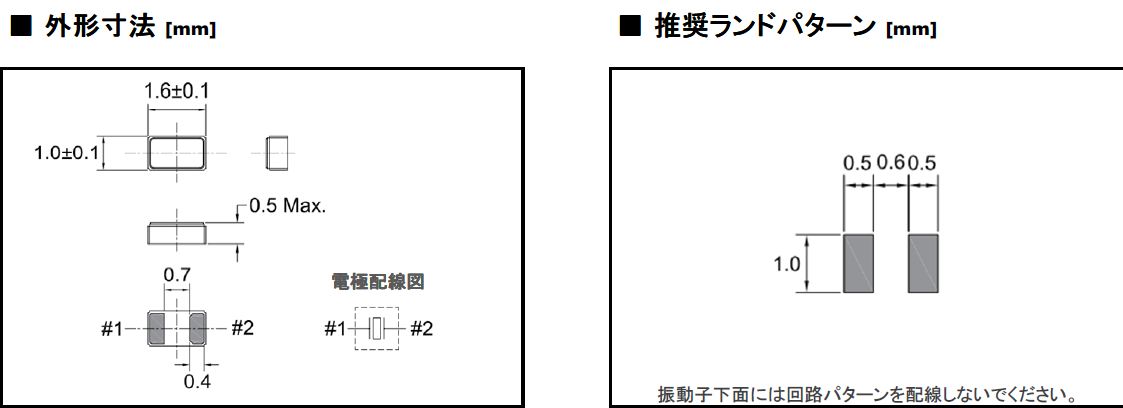

尺寸：1.6*1.0mm

1610mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,32.768K晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27876236

西铁城晶振,贴片晶振,CM1610H晶振，贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。对于差分晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。保证晶振产品的温度特性。

西铁城晶振规格	单位	晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.oscillatorcrystal.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

西铁城晶振编码列表：

Manufacturer Part Number原厂编码

Manufacturer厂家

Description 参数

Series型号

Type 系列

Frequency

Frequency Stability频率稳定度

ESR (Equivalent Series Resistance)电阻

Operating Temperature 工作温度

Ratings

Mounting Type安装类型

Package / Case包装/封装

Size / Dimension 尺寸

Height - Seated (Max)高度

CM1610H32768DZFT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 12.5PF SMD

CM1610H

kHz Crystal (Tuning Fork)

32.768kHz

90 kOhms

-40°C ~ 85°C

Surface Mount

2-SMD, No Lead

0.063" L x 0.039" W (1.60mm x 1.00mm)

0.020" (0.50mm)

CM1610H32768DZYT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 7PF SMD

CM1610H

kHz Crystal (Tuning Fork)

32.768kHz

90 kOhms

-40°C ~ 85°C

Surface Mount

2-SMD, No Lead

0.063" L x 0.039" W (1.60mm x 1.00mm)

0.020" (0.50mm)

CM1610H32768DZCT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 9PF SMD

CM1610H

kHz Crystal (Tuning Fork)

32.768kHz

90 kOhms

-40°C ~ 85°C

Surface Mount

2-SMD, No Lead

0.063" L x 0.039" W (1.60mm x 1.00mm)

0.020" (0.50mm)

CM1610H32768DZBT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 6PF SMD

CM1610H

kHz Crystal (Tuning Fork)

32.768kHz

90 kOhms

-40°C ~ 85°C

Surface Mount

2-SMD, No Lead

0.063" L x 0.039" W (1.60mm x 1.00mm)

0.020" (0.50mm)

CM1610H

西铁城晶振产品列表：

CM519 CN415 CM1610H CM2012H

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的无源晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

机械振动的影响

当石英晶体谐振器产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
