Cardinal晶振,贴片晶振,CSM1晶振

频率：3.579545~80MHZ

尺寸：11.4*4.7mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：0755-27876236

Cardinal晶振,贴片晶振,CSM1晶振,Cardinal的定价和交付时间在晶体元件行业中最具竞争力。销售代表，分销商和专门的内部销售部门专注于提供高水平的服务以满足您的需求。红衣主教的区别不仅仅是我们的产品范围或我们的技术能力。您可以信赖的稳定可靠的性能是我们公司与众不同之处。

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶振检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

石英晶振在选用晶片时应注意温度范围、压电晶体温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。对于圆片晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。保证晶振产品的温度特性。

Cardinal晶振规格参数	CSM1晶振
频率范围	3.579545~80MHZ
频率稳定度公差	±15,30,50,100ppm
工作温度范围	-10°C ~ +85°C
频率温度公差	±15,30,50,100ppm
负载电容	18pF
激励功率	1.0μW typ
老化@ + 25°C	±5ppm/yr
绝缘电阻(@直流100 v)	500 Ohms @ DC 100V
储存温度范围	-55°C ~ +125°C

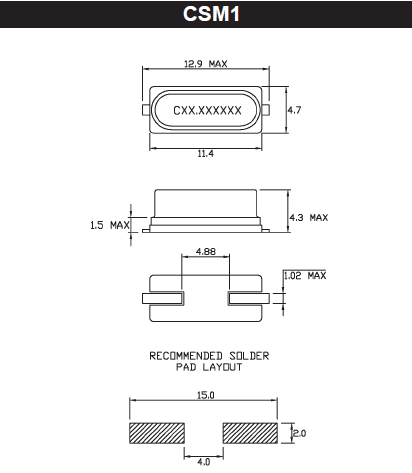

csm1 49SMD

加热包装材料至+150°C以上会破坏产品特性或损害进口谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.Cardinal晶振,贴片晶振,CSM1晶振

静电:过高的静电可能会损坏石英进口晶体,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

机械振动的影响:当无源石英晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

Cardinal晶振公司严格遵守国家有关工程建设法律、法规，不断提高49S无源金属壳晶振的质量意识和能力，履行合约、信守承诺，坚持开拓创新，不断提升企业的施工技术素质和质量管理水平，以科学学严密的施工管理和真诚的服务让业主高度满意。Cardinal晶振,贴片晶振,CSM1晶振

Cardinal晶振本于‘善尽企业责任、降低进口49SMD无源晶振环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。

Cardinal晶振公司自觉遵守有关环境法律、法规，培养员工的环保意识和能力，持续改进49SMD石英晶体环保绩效，优先使用环保型材料、设备及施工工艺，做到污染预防，最终创建具有环保、节能、适宜性特征的优质工程。
