百利通亚陶晶振,有源晶振,JX321晶振,JX7011D0070.656000晶振

频率:10-212.5MHZ

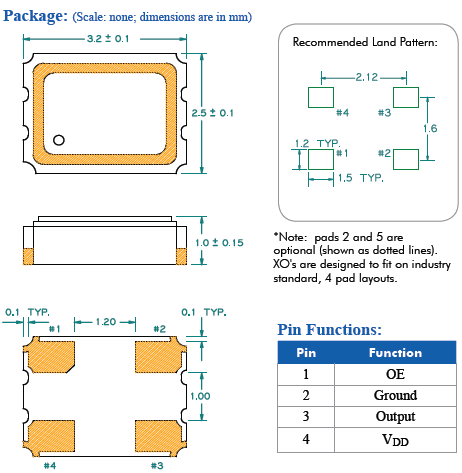

尺寸:3.2*2.5mm

小型表面贴片晶振型,是标准的石英晶体振荡器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良温补晶振的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27876236
QQ咨询 点击这里给我发消息
      百利通亚陶晶振,有源晶振,JX321晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
       超小型、超低频石英台产晶振晶片的边缘处理技术:是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题,为压电石英晶振行业的技术难题之一。具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理

项目

符号

规格说明

条件

输出频率范围

f0

10-212.5MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.5-3.3V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.oscillatorcrystal.com

H: -20 to +70


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

百利通亚陶晶振编码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
JX7011D0070.656000 Diodes Incorporated  JX 70.656MHz ±25ppm -40°C ~ 85°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.079" (2.00mm)
JX7011D0070.656000 Diodes Incorporated  JX 70.656MHz ±25ppm -40°C ~ 85°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.079" (2.00mm)
JX7011D0070.656000 Diodes Incorporated  JX 70.656MHz ±25ppm -40°C ~ 85°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.079" (2.00mm)
JX5021E0156.250000 Diodes Incorporated  JX 156.25MHz ±50ppm -40°C ~ 85°C 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.051" (1.30mm)
JX5021E0156.250000 Diodes Incorporated  JX 156.25MHz ±50ppm -40°C ~ 85°C 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.051" (1.30mm)
JX5021E0156.250000 Diodes Incorporated  JX 156.25MHz ±50ppm -40°C ~ 85°C 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.051" (1.30mm)
JX7011E0059.000000 Diodes Incorporated  JX 59MHz ±50ppm -40°C ~ 85°C 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.079" (2.00mm)

JX321 3225 CMOS

百利通亚陶晶振产品列表:

JT

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值。当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形。特别是设置电抗,根据规范的负载阻抗。输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器。当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略。

机械处理

当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象。不执行任何强烈的冲击石英晶体振荡器。

如果一个强大的冲击已经给振荡器确保在使用前检查其特点。

百利通亚陶晶振,有源晶振,JX321晶振

      我们将持续关注企业社会责任各项新议题,使本公司台湾百利通亚陶晶振更加完整并落实企业社会责任所有面向.对内,3225有源晶振我们将透过各种教育训练与活动,用心创造一个多元且充满活力的工作环境 (例如健康促进活动); 对外,本公司透过与利害相关团体间的沟通,积极落实企业社会责任活动,持续投入社会公益,降低对社会环境之冲击.

  百利通亚陶晶振科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;时钟振荡器落实公司环安卫政策要求使环境暨安全卫生管理成效日益显着,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.
