爱普生晶振,SPXO晶振,SG-8503CA晶振,X1G0050110000晶振

频率：50-800MHZ

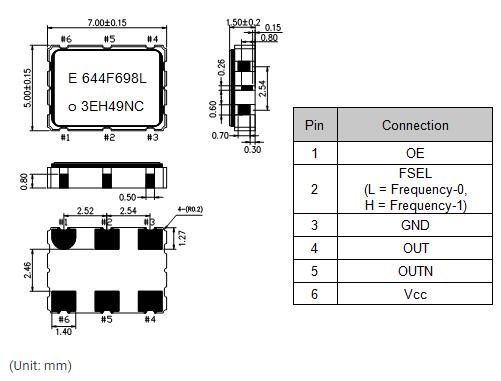

尺寸：7.0*5.0mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27876236

爱普生晶振,SPXO晶振,SG-8503CA晶振,X1G0050110000晶振,7050mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

爱普生晶振为领先业界的高质量应用特定标准小型SMD晶振产品全球制造商与供货商，产品涵盖广泛领域，包括独立、逻辑、模拟及混合讯号半导体市场。爱普生服务的市场包括消费性电子、计算机、通讯、工业及汽车市场。爱普生公司生产设施已达到 QS-9000、ISO-9001:2008、TS16949:2002 及 ISO 14001 认证的品质奖。爱普生公司目前拥有 C-TPAT 认证。上述质量奖反映爱普生公司优异的品管技术，并进一步提升我们在重视质量与一致性的 OEM 业者心目中最佳厂商的地位。

项目	符号	规格说明	条件
输出频率范围	f₀	50-800MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	2.5-3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.oscillatorcrystal.com
		H: -40℃ to +105℃

频率稳定度	f_tol	J: ±15× 10^-6
		L: ±31.5× 10^-6
		T: ±50 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

爱普生有源晶体振荡器编码列表:

Product Number	Model	Frequency	LxWxH	Output Wave	Ope Temperature	Freq. Tol.	I [Max]	25°C Aging	Aging2	Symmetry
X1G0050110000	SG-8503CA		7.00 x 5.00 x 1.70 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	≤ 90.0 mA	Included in Frequency tolerance 10 years		45 to 55 %
X1G0050110003	SG-8503CA	156.250000 MHz	7.00 x 5.00 x 1.70 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	≤ 90.0 mA	Included in Frequency tolerance 10 years		45 to 55 %
X1G0050110004	SG-8503CA	100.000000 MHz	7.00 x 5.00 x 1.70 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	≤ 90.0 mA	Included in Frequency tolerance 10 years		45 to 55 %
X1G0050110005	SG-8503CA	125.000000 MHz	7.00 x 5.00 x 1.70 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	≤ 90.0 mA	Included in Frequency tolerance 10 years		45 to 55 %
X1G0050111001	SG-8503CA	100.000000 MHz	7.00 x 5.00 x 1.70 mm	LV-PECL	-40 to 85 °C	+/-50 ppm	≤ 90.0 mA	Included in Frequency tolerance 10 years		45 to 55 %

SG-8503CA

爱普生有源晶体振荡器产品列表:

SG-8101 8503 04 06

1.操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。

2.使用环境（温度和湿度）

请在规定的温度范围内使用石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

晶振/石英晶体谐振器

激励功率

在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率。

负极电阻

除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加。

负载电容

有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容。

爱普生晶振,SPXO晶振,SG-8503CA晶振,X1G0050110000晶振

爱普生晶振遵守法规和监管要求，从事环保产品的开发。

环境政策，在其业务活动的所有领域，7.0*5.0mm贴片晶振从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器，爱普生集团业务政策促进普遍信任的环境管理活动。

爱普生晶振将：通过适当控制环境影响的物质，减少能源的使用，以达到节约能源和节约资源的目的。差分石英振荡器有效利用资源，防止环境污染，减少和妥善处理废物，包括再利用和再循环。通过开展节能活动和减少二氧化碳排放防止全球变暖。

爱普生晶振,SPXO晶振,SG-8503CA晶振,X1G0050110000晶振
