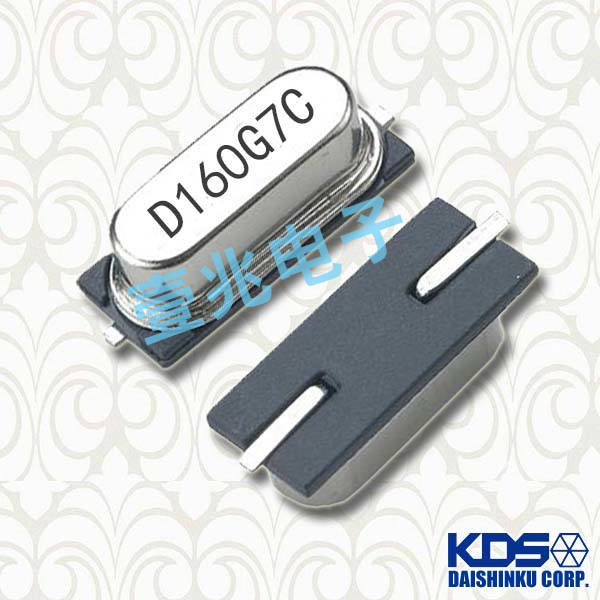

KDS晶振,SMD-49贴片晶振,1AJ240006AK电脑晶振

频率:4.000MHz-60.000MHZ

尺寸:11*4.6mm

49SMD贴片晶振本身体积小,超薄型贴片石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

 KDS晶振,SMD-49贴片晶振,1AJ240006AK电脑晶振

订购热线:0755-27876236
QQ咨询 点击这里给我发消息
 石英晶振在选用晶片时应注意温度范围、温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴。对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上。保证晶振产品的温度特性.

贴片晶振本身体积小,超薄型贴片石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

 KDS晶振,SMD-49贴片晶振,1AJ240006AK电脑晶振

西铁城晶振规格

单位

晶振频率范围

石英晶振基本条件

标准频率

f_nom

4.000MHz-60.000MHZ

标准频率1AJ240006AK

储存温度

T_stg

-40°C ~ +85°C

裸存

工作温度

T_use

-30°C ~ +80°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW ~ 100μW

频率公差

f_— l

±30 × 10-6 (标准),
(±15 × 10-6 ~ ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.oscillatorcrystal.com

频率温度特征

f_tem

±30 × 10-6/-20°C ~ +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF9PF12PF18PF20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

KDS晶振编码列表:

品牌 原厂代码 型号 尺寸 频率 负载/电压 精度
KDS 1AJ039286A SMD-49 3.928231M
KDS 1AJ040003DJ SMD-49 4.000M
KDS 1AJ043324C SMD-49 11*4.6 4.332M 12PF 20PPM
KDS 1AJ073726AV SMD-49 7.3728M
KDS 1AR11059CEB SMD-49 11.0592M 16PF 30PPM
KDS 1AJ160006BL SMD-49 16.000M
KDS 1AJ16000EEL SMD-49 16.000M
KDS 1AJ160003D SMD-49 16.000M 30PPM
KDS 1AJ17408AAGA SMD-49 11*4.6 17.408M 16PF 50PPM
KDS 1AJ240006AEA SMD-49 11*4.6 24.000M 16PF 50PPM
KDS 1AJ240006AK SMD-49 11*4.6 24.000M 16PF 30PPM
KDS 1AJ240006BB SMD-49 11*4.6 24.000M 16PF 30PPM
KDS 1AJ245765C SMD-49 11*4.6 24.576M 18PF 30PPM
KDS 1AR245766AZ SMD-49 11*4.6 24.576M 20PF 30ppm
KDS 1AR245766BE SMD-49 11*4.6 24.576M
KDS 1AJ250004B SMD-49 11*4.6 25.000M 20PF 30PPM
KDS 1AR270002GA SMD-49 11*4.6 27.000M 12.9PF 20PPM
KDS 1AR270002CG SMD-49 11*4.6 27.000M 10PF 20PPM
KDS 1AR270002CGA SMD-49 11*4.6 27.000M 10PF 30PPM
KDS 1AR270002EH SMD-49 11*4.6 27.000M 12PF 20PPM
KDS 1AV270002BA SMD-49 11*4.6 27.000M 16PF 50PPM
KDS 1AR270002CQ SMD-49 11*4.6 27.000M 10PF 30ppm
KDS 1AJ270002CH SMD-49 11*4.6 27.000M 10PF 20ppm
KDS 1AJ270002DT SMD-49 11*4.6 27.000M 12PF 15ppm
KDS 1AR304002A SMD-49 11*4.6 30.400M 12PF 50ppm
KDS 1AC112893EA AT-49 11*4.6 11.2893M 10PF 20ppm
KDS 1AC125821EA AT-49 11*4.6 12.58291M 8.8PF 20ppm
KDS 1AY289002DB AT-49 11*4.6 28.900M 12PF 50PPM

SMD-49-

KDS 晶振产品参数:

SMD-49--

采用具有较低电阻(RR)的晶振。

 使用光盘和CG的不等价的设计。我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。

当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路。

但1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法。如有不明白请联系我公司温补晶振的应用工程师和IC制造商寻求进一步的帮助,如果你的问题不能得到解决。系统无法运行,因为贴片晶振晶体没有足够的输出波形振幅。

(1)线路连接的电阻(R)与晶体串联

(2)从起点到振荡的停止点调整R的值。

(3)振荡期间测量R的值。

(4)你将能够获得负电阻的值,|·R|= R +的Rr,和RR =晶振的阻力。

附:所连接的电路的杂散电容,可能会影响测定值。

如果晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话,我们有三种方法来改善这样的情况:

降低外部电容(Cd和CG)的值,并采用其他石英晶振具有较低负载电容(CL)。

KDS晶振,SMD-49贴片晶振,1AJ240006AK电脑晶振

日本KDS晶振公司环保环境与发展对策:实行可持续发展战略。采取有效措施,防治工业污染。提高能源利用效率,改善能源结构。运用经济手段保护环境。大力推进科技进步,加强环境科学研究,贴片石英晶振积极发展环境保护产业。健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。

生物多样性保全活动的参加,深圳进口晶振代理商环境関搭配等的信息积极的公开的事,与社会的交流的知识进一步加深协调进一步的协调。这个环境方针是根据文件等的全体职员以及共同工作的人们。按照这个环境方针,小S型贴片晶振设定环境目的和目标,确实是落实,对其进行重新评估,努力持续改善。西铁城晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展.

 KDS晶振,SMD-49贴片晶振,1AJ240006AK电脑晶振
