日本KDS晶振,DST1210A晶振,ZC12256编码晶振

频率:32.768KHZ

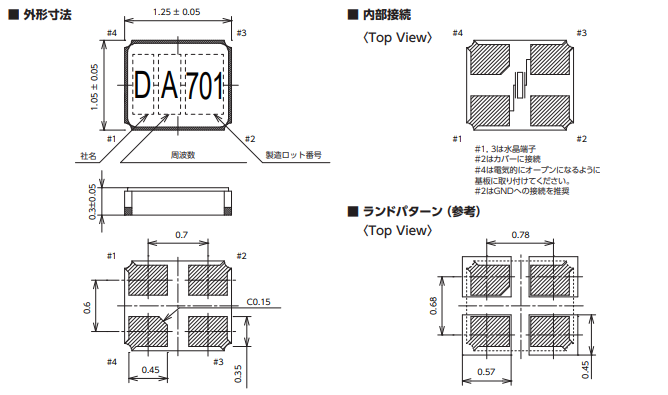

尺寸:1.2*1.0mm

日本大真空,KDS晶振具有质量稳定,供货量平稳,并且在国内有生产线,贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.日本KDS晶振,DST1210A晶振,ZC12256编码晶振
订购热线:0755-27876236
QQ咨询 点击这里给我发消息

石英晶振产品电极的设计:32.768K产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波。第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

日本大真空,KDS晶振具有质量稳定,供货量平稳,并且在国内有生产线,贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

1210mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

日本KDS晶振,DST1210A晶振,ZC12256编码晶振

日本大真空KDS晶振规格参数 DST1210A晶振
频率范围 32.768KHZ
频率稳定度公差 ±10ppm
工作温度范围 -40°C ~ +85°C
储存温度范围 -40°C ~ +85°C
负载电容 7,9,12.5pF  (负载可定制
激励功率 0.1,0.2uW Max
老化@ + 25°C ±3ppm/yr
绝缘电阻(@直流100 v) 500 Ohms @ DC 100V
频率温度性 -0.04ppm

QQ截图20221109151036

耐焊性将无源音叉晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

石英进口晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,表晶32.768K并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体谐振器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

日本KDS晶振,DST1210A晶振,ZC12256编码晶振

环境行为评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO),低消耗晶振,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.

我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, 两脚贴片晶振,石英晶振更趋于绿色,提高本公司的社会形象.

KDS晶振环境影响的最小化遵照社会的期望,进口晶振编码改进我们的环境行为,我们将通过日本进口石英晶振有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.KDS晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.

日本KDS晶振,DST1210A晶振,ZC12256编码晶振


TSX-5032晶振,四脚金属贴片晶振,5032mm封装谐振器
