京瓷晶振,有源晶振,KC2520B-C2晶振,KC2520B7.37280C2GE00晶振

频率:125-160MHZ

尺寸:2.5-2.0mm

小型表面贴片型SMD晶振,适合使用在汽车电子领域中,也是特别要求高的可靠性的引擎控制用CPU的时钟部分.低频晶振可从125MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高的温回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27876236
QQ咨询 点击这里给我发消息
京瓷晶振,有源晶振,KC2520B-C2晶振,KC2520B7.37280C2GE00晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石英晶振产品电极的设计:石英有源振荡器产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波。第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求。

项目

符号

规格说明

条件

输出频率范围

f0

125-160MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.25-3.63 V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -10 to +70

请联系我们查看更多资料http://www.oscillatorcrystal.com

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±30× 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年

京瓷有源贴片晶振编码列表:

Manufacturer Part Number Manufacturer Series Part Status Frequency 频率 Voltage - Supply电压 Operating Temperature     工作温度 Size / Dimension 尺寸 Height - Seated (Max)高度
KC2520B7.37280C2GE00 AVX Corp/Kyocera Corp KC2520B-C2 Active 7.3728MHz 2.25 V ~ 3.63 V -40°C ~ 85°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520B7.37280C2GE00 AVX Corp/Kyocera Corp KC2520B-C2 Active 7.3728MHz 2.25 V ~ 3.63 V -40°C ~ 85°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520B7.37280C2GE00 AVX Corp/Kyocera Corp KC2520B-C2 Active 7.3728MHz 2.25 V ~ 3.63 V -40°C ~ 85°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520B27.0000C2GE00 AVX Corp/Kyocera Corp KC2520B-C2 Active 27MHz 2.25 V ~ 3.63 V -40°C ~ 85°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520B27.0000C2GE00 AVX Corp/Kyocera Corp KC2520B-C2 Active 27MHz 2.25 V ~ 3.63 V -40°C ~ 85°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520B27.0000C2GE00 AVX Corp/Kyocera Corp KC2520B-C2 Active 27MHz 2.25 V ~ 3.63 V -40°C ~ 85°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520B33.3333C2GE00 AVX Corp/Kyocera Corp KC2520B-C2 Active 33.3333MHz 2.25 V ~ 3.63 V -40°C ~ 85°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)
KC2520B33.3333C2GE00 AVX Corp/Kyocera Corp KC2520B-C2 Active 33.3333MHz 2.25 V ~ 3.63 V -40°C ~ 85°C 0.098" L x 0.079" W (2.50mm x 2.00mm) 0.028" (0.70mm)

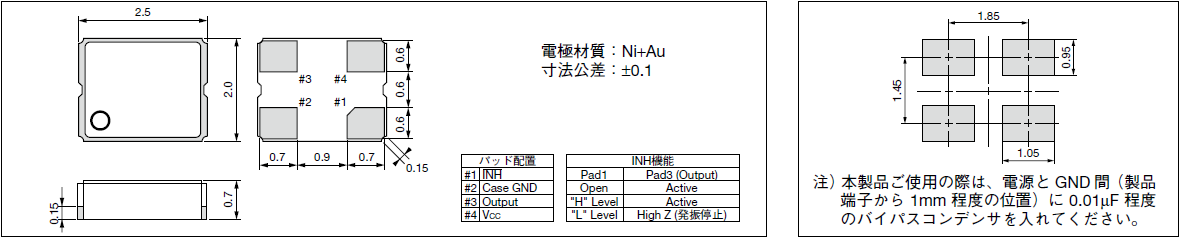

KC2520B_C1_2.5_2.0

京瓷有源贴片晶振产品列表

KC2016B KC2520B

4

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

每个封装类型的注意事项

(1)陶瓷包装晶振与SON产品

在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

(2)陶瓷包装石英晶振

在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

(3)柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当有源晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

京瓷晶振,有源晶振,KC2520B-C2晶振,KC2520B7.37280C2GE00晶振
5

京瓷晶振的CSR活动基于以"作为人何谓正确"为判断基准的"京瓷哲学"。希望通过实践京瓷哲学,解决CSR课题,并构建与利益相关者相互信赖的关系,实现集团的可持续发展,同时为社会的健全发展做出贡献。

京瓷晶振将“防止全球变暖、节能性”、“资源循环性”、“环保、产品安全性”这3个主题视为最重要的课题,2.5*2.0mm晶振在产品开发阶段就明确地设定了相应的环保理念。

京瓷晶振集团希望销售的所有产品都能为地球环保做贡献,因此致力于开发环境友好型产品。为进行环境友好型产品的设计,京瓷晶振明确了“环境友好理念”。将对于防止全球变暖、节能、节省资源、削减有害物质做出积极贡献的产品定为“环保商品”,并针对所有产品设定了以环境友好理念为基础的评价基准。通过这些努力,在2015年度,石英晶体振荡器环保商品的比例达到了99%。今后,京瓷晶振集团将继续开展相关活动,为提供更多环境友好型产品而努力。

京瓷晶振,有源晶振,KC2520B-C2晶振,KC2520B7.37280C2GE00晶振

MA - 406晶振,陶瓷面无源晶振,贴片型四脚谐振器
