日本村田陶瓷晶振,9.0x6.0mm插件晶振,CSTLS8M00G53-B0陶瓷谐振器

频率：8.000MHZ

尺寸：9.0x6.0mm

插件三脚陶瓷晶振跟贴片的区别在于SMD是编带方式包装,焊接方面支持表面贴装,可对应产品应用到自动贴片机高速安装,是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, 与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.陶瓷村田晶振这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路. 作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.ZTT三脚晶振产品系列可用于振荡电路设计,无需外部负载电容器,既获得了高密度安装,又降低了成本.产品被广泛应用到数码电子产品,家用电器,无线发射器,调音线控等电子产品.

日本村田陶瓷晶振,9.0x6.0mm插件晶振,CSTLS8M00G53-B0陶瓷谐振器

订购热线：0755-27876236

村田晶振产品型号	村田陶瓷谐振器CSTLS8M00G53-B0
系列名	CSTLS_G
频率	8.000MHz
频率公差	±0.50% max.
工作温度范围	-20℃~80℃
频率温度特性	±0.20% max.
频率老化	±0.20% max.
谐振电阻 (R1)	30Ω max.
内置负载电容(CL1/CL2)	15pF
形状	引线
清洗	不支持

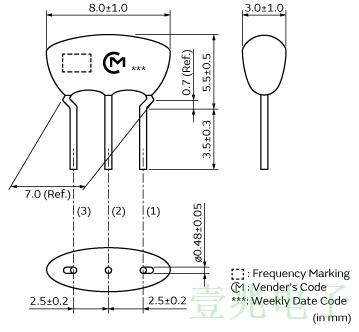

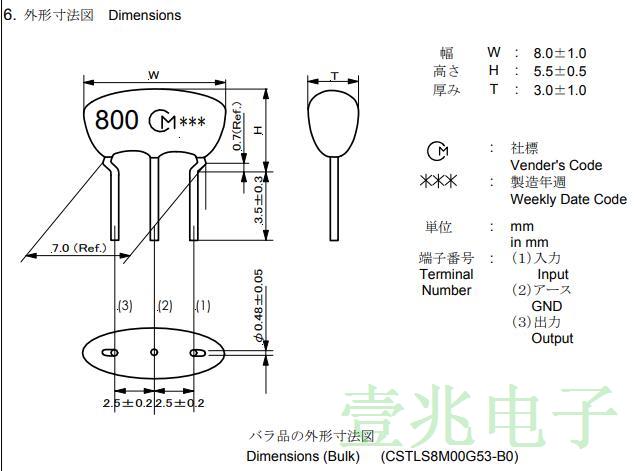

长x宽	9.0x6.0mm
质量	126mg

晶体产品线路焊接安装时注意事项
耐焊性：
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些之前,应检查焊接温度和时间.同时,村田晶振在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
柱面式产品和DIP产品
晶振产品类型晶振焊接条件
插件晶振型,是指陶瓷村田晶振采用引脚直插模式的情况下
比如：椭圆形引脚插件,圆柱晶体引脚插件手工焊接+300°C或低于3秒钟
请勿加热封装材料超过+150°C

日本村田陶瓷晶振,9.0x6.0mm插件晶振,CSTLS8M00G53-B0陶瓷谐振器

插件三脚陶瓷晶振跟贴片的区别在于SMD是编带方式包装,焊接方面支持表面贴装,可对应产品应用到自动贴片机高速安装,是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, 与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路. 作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.ZTT三脚晶振产品系列可用于振荡电路设计,无需外部负载电容器,既获得了高密度安装,又降低了成本.产品被广泛应用到数码电子产品,家用电器,无线发射器,调音线控等电子产品.

工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,插件陶瓷晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.石英晶体免费供样插件陶瓷晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在陶瓷晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.引脚焊接型陶瓷晶体元件.日本村田陶瓷晶振,9.0x6.0mm插件晶振,CSTLS8M00G53-B0陶瓷谐振器
