NDK晶振,贴片晶振,NX1612SA晶振,进口晶振

频率:24~80MHZ

尺寸:1.6*1.2mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应24MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27876236
QQ咨询 点击这里给我发消息

NDK晶振,贴片晶振,NX1612SA晶振,进口晶振,日本电波工业株式会社作为晶体元器件的专业生产厂家,以“通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立。现在我们作为提供电子业必不可少的,在丰富用途被广泛使用的晶体元器件产品以及应用。晶振技术的传感器等新的高附加价值产品的频率综合生产厂家,正以企业的继续成长为目标而努力。

1612mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

石英晶振产品电极的设计:1612晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波。第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求。

NDK晶振规格参数 NX1612SA晶振
频率范围 24~80MHZ
频率稳定度公差 ±10ppm
工作温度范围 -30°C ~ +85°C
储存温度范围 -40°C ~ +85°C
负载电容 8pF
激励功率 10,200uW Max
老化@ + 25°C ±5ppm/yr
绝缘电阻(@直流100 v) 500 Ohms @ DC 100V
频率温度性 ±15ppm

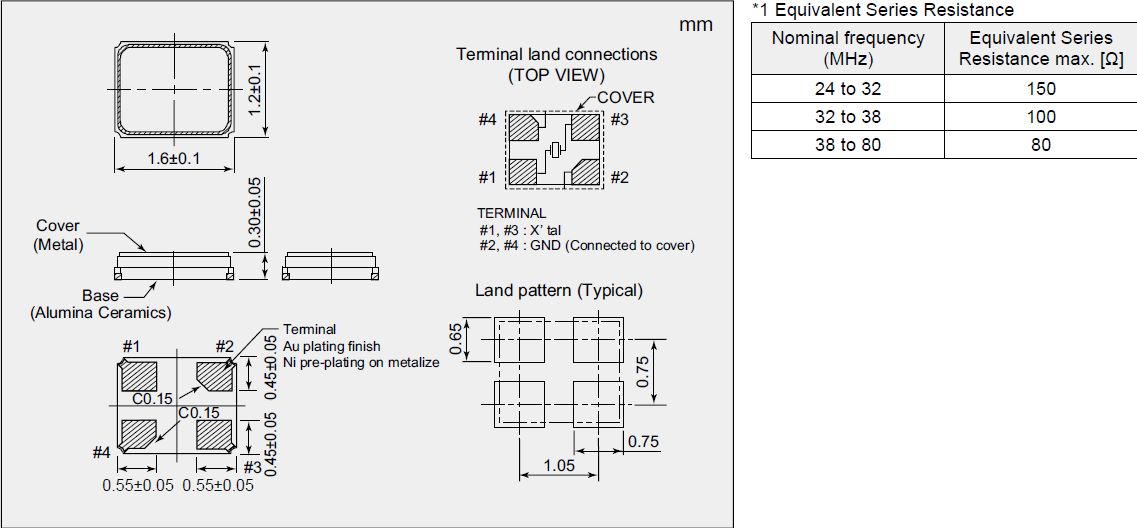

NX1612SA_1.6_1.2

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体谐振器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。 NDK晶振,贴片晶振,NX1612SA晶振,进口晶振

耐焊性:将无源贴片晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

石英进口晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

NDK本集团会针对以下产品群,迅速对应市场的动向,强化新产品贴片石英晶振的开发和市场的投入。① 产业用高附加价值产品开发小型?高精度的OCXO(恒温晶体振荡器)、高频振荡器、超低相位噪声振荡器等的产业用高附加价值产品并扩大其销售。NDK晶振,贴片晶振,NX1612SA晶振,进口晶振

② 车载用高信赖产品:在ADAS(先进驾驶辅助系统)所使用的车载相机和倒车雷达、远程信息处理等用途,小型SMD1612晶体元器件的需求也呈现增加的趋势。因此,我们会开发TCXO(温度补偿晶体振荡器)、ICXO(钟用晶体振荡器)、SAW器件等的车载用高信赖性产品并扩大其销售。

③ SAW器件:为对应通信方式的多样化和新的频率使用,SAW (弹性表面波) 器件的需求也呈扩大的趋势。在SAW器件在移动体通信市场的正式量产展开的同时,我们会活用以往在车载市场和客户间建立起来的信赖关系和经验,让这个贴片1612无源谐振器产品也进入车载市场。
