TXC晶振,差分晶振,BF晶振

频率:25-200MHZ

尺寸:7.0*5.0mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
订购热线:0755-27876236
QQ咨询 点击这里给我发消息
        TXC晶振,差分晶振,BF晶振,7050mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

        根据需要采用不同输出。(HCMOS,SINE,TTL,PECL,LVPECL,LVDS,LVHCMOS等)每种差分晶振输出类型都有它的独特波形特性和用途。应该关注三态或互补输出的要求。台产晶振对称性、上升和下降时间以及逻辑电平对某些应用来说也要作出规定,根据客户需要我们可以帮助客户选择合适的晶振类型型。

型号

符号

参数

输出规格

-

LVDS

输出频率范围

fo

25-200MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6 max., ±100×10-6 max.

保存温度范围

T_stg

-40-+85

运行温度范围

T_use

-10-+70 ,-40-+85

消耗电流

ICC

20mA max.

待机时电流(#1引脚"L"

I_std

10μA max.

输出负载

Load-R

100Ω (Output-OutputN)

波形对称

SYM

45-55% [at outputs cross point]

0电平电压

VOL

-

1电平电压

VOH

-

上升时间 下降时间

tr, tf

0.4ns max. [20-80% Output-OutputN]

差分输出电压

VOD1, VOD2

0.247-0.454V

差分输出误差

VOD

50mV [VOD=VOD1VOD2]

补偿电压

VOS

1.125-1.375V

补偿电压误差

VOS

50mV

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1

tRMS

5ps typ. (13.5MHzfo<27MHz) / 2.5ps typ. (27MHzfo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHzfo<27MHz) / 22ps typ. (27MHzfo<212.5MHz) (Peak to peak)

总抖动(1

tTL

50ps typ. (13.5MHzfo<27MHz) / 35ps typ. (27MHzfo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]

相位抖动

tpj

1.5ps max. (13.5MHzfo<27MHz) / 1ps max. (27MHzfo<212.5MHz)
[13.5MHzfo<40MHz,fo offset:12kHz-5MHz fo40MHz,fo offset:12kHz-20MHz]

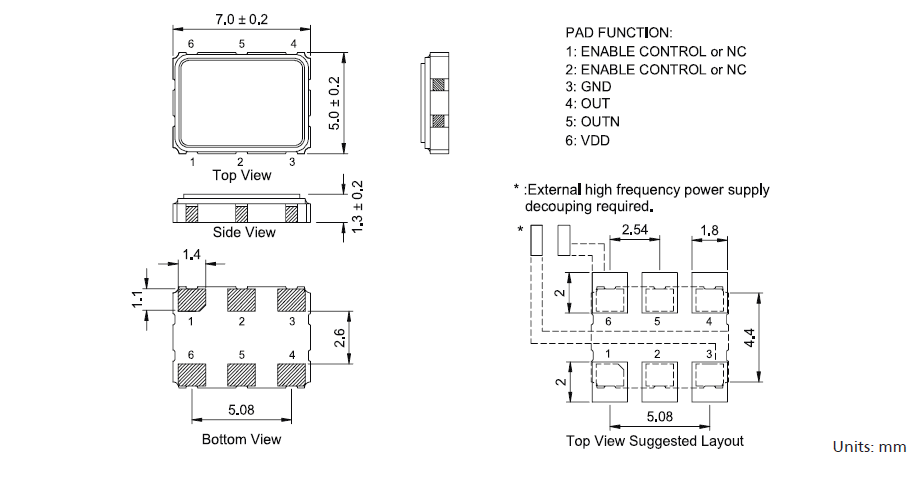

TXC_BF_7_5 LVDS

请测量使用示波器或频率计数器石英晶振的两个端子的信号,如果频率不在规定范围内,它的输出波形的幅度是不够的(例如超过+/-200ppm的),请按照步骤2-3步骤2-5。

The formula for Capacitances versus Frequency is as following:

该公式的电容与频率是如下:

FL = FR * (1 + C1 / 2 * (C0 + CL) ) where

如果由频率计数器测量的频率比目标频率高,要增加贴片晶振的电容(CL,或Cd以及C 8)的值,以降低频率到目标频率,反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后,谐振点的调整。如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进:

方法1:降低产品线路外部电容(Cd和CG)的值,并通过晶体具有较低负载电容(CL)。

方法2:采用小电阻(RR)的晶体。

方法3:使用镉和CG的不等价的设计。

我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本,保证安全。请用频率计数器来测量所述有源晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大。

TXC晶振,差分晶振,BF晶振

       台湾TXC晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,有源晶振同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。

        台湾TXC晶振公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,LVDS输出差分晶振于2004年通过SONY  绿色伙伴(Green Partner)验证.

        台湾TXC晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、7050六脚贴片振荡器确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.
