TXC晶振,有源晶振,TA晶振,TA-20.000MBD-T晶振

频率:1-150MHZ

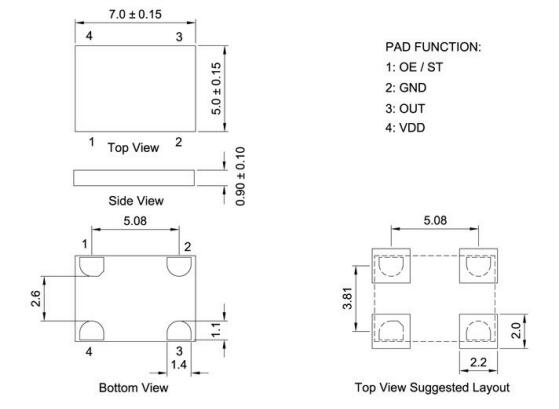

尺寸:7.0*5.0mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体振荡器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下5032晶振也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27876236
QQ咨询 点击这里给我发消息
        TXC晶振,有源晶振,TA晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机高速安装,满足无铅焊接的高温回流温度曲线要求.

        恒温晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

项目

符号

规格说明

条件

输出频率范围

f0

1-150 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8-3.3V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.oscillatorcrystal.com

H: -10 to +70


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

TXC温补晶振编码列表:
Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
TA-20.000MBD-T TXC CORPORATION TA Active MEMS (Silicon) 20MHz ±25ppm -40°C ~ 85°C 25mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.039" (1.00mm)
TA-20.000MBD-T TXC CORPORATION TA Discontinued at Digi-Key MEMS (Silicon) 20MHz ±25ppm -40°C ~ 85°C 25mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.039" (1.00mm)
TA-20.000MBD-T TXC CORPORATION TA Discontinued at Digi-Key MEMS (Silicon) 20MHz ±25ppm -40°C ~ 85°C 25mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.039" (1.00mm)
TA-22.5792MBD-T TXC CORPORATION TA Active MEMS (Silicon) 22.5792MHz ±25ppm -40°C ~ 85°C 25mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.039" (1.00mm)
TA-22.5792MBD-T TXC CORPORATION TA Discontinued at Digi-Key MEMS (Silicon) 22.5792MHz ±25ppm -40°C ~ 85°C 25mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.039" (1.00mm)
TA-22.5792MBD-T TXC CORPORATION TA Discontinued at Digi-Key MEMS (Silicon) 22.5792MHz ±25ppm -40°C ~ 85°C 25mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.039" (1.00mm)

TA 7050 OSC

TXC压控晶振产品列表:

6U BR BJ BK BN BP CP CK CN CJ CR

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

每个封装类型的注意事项

(1)陶瓷包装晶振与SON产品

在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

(2)陶瓷包装石英晶振

在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

(3)柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当有源晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

TXC晶振,有源晶振,TA晶振

       TXC晶振加强污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染。为确保安全、提高保护预防措施、产品的可靠性以及职业安全,确保职业健康与环境的优越性,高气密性封装贴片晶振通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境。

以最小化使用危险材料、能源和其它资源为目的进行公司产品及服务的安全生产和使用,并确保回收利用。以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露。有源晶体振荡器持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为。不断进行持续改进的实践。
