TXC晶振,有源晶振,TB晶振,TB-1.8432MBD-T晶振

频率:1-150MHZ

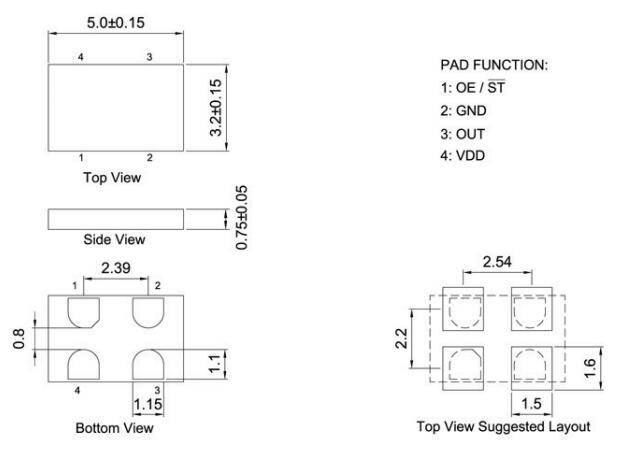

尺寸:5.0*3.2mm

5032mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英压控晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.


订购热线:0755-27876236
QQ咨询 点击这里给我发消息
        TXC晶振,有源晶振,TB晶振,有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

        有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶振的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

项目

符号

规格说明

条件

输出频率范围

f0

1-150 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8-3.3V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.oscillatorcrystal.com

H: -10 to +70


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

TXC温补晶振编码列表:
Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
TB-1.8432MBD-T TXC CORPORATION TB Active MEMS (Silicon) 1.8432MHz ±25ppm -40°C ~ 85°C 25mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.031" (0.80mm)
TB-1.8432MBD-T TXC CORPORATION TB Discontinued at Digi-Key MEMS (Silicon) 1.8432MHz ±25ppm -40°C ~ 85°C 25mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.031" (0.80mm)
TB-1.8432MBD-T TXC CORPORATION TB Discontinued at Digi-Key MEMS (Silicon) 1.8432MHz ±25ppm -40°C ~ 85°C 25mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.031" (0.80mm)
TB-70.000MBD-T TXC CORPORATION TB Active MEMS (Silicon) 70MHz ±25ppm -40°C ~ 85°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.031" (0.80mm)
TB-70.000MBD-T TXC CORPORATION TB Discontinued at Digi-Key MEMS (Silicon) 70MHz ±25ppm -40°C ~ 85°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.031" (0.80mm)
TB-70.000MBD-T TXC CORPORATION TB Discontinued at Digi-Key MEMS (Silicon) 70MHz ±25ppm -40°C ~ 85°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.031" (0.80mm)

TB 5032 OSC

TXC压控晶振产品列表:

6U BR BJ BK BN BP CP CK CN CJ CR

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的石英贴片晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。

TXC晶振,有源晶振,TB晶振

       台湾TXC晶振为国内主要兼具开发与生产石英晶体,表面声波(SAW: Surface Acoustic Wave)及体波(BAW: Bulk Resonator) 频率组件专业制造公司,秉持 [ 节能环保,追求绿色永续 ] 之环境管理政策,高气密性5032石英晶振除提供并持续改善员工安全与健康的工作环境.

持续改善温补晶振,石英晶体振荡器, 普通晶体振荡器(SPXO)、压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO), 石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器流程,降低不良、水晶时钟振荡器减少浪费,并致力于环境之节能及减废.我们坚信藉由环安卫管理系统之贯彻落实,持续保持与员工、顾客、供货商及社会大众之沟通管道,必能达成企业永续经营之目的.
