爱普生晶振,声表面波振荡器,MG7050EAN晶振,X1M0004110002晶振

频率:100-700MHZ

尺寸:7.0*5.0mm

普通石英晶振,外观完全使用金属材料封装的,日产晶振产品本身经过全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体振荡器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机高速安装,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27876236
QQ咨询 点击这里给我发消息
1

爱普生晶振,声表面波振荡器,MG7050EAN晶振,X1M0004110002晶振,石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。精工爱普生晶体使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。

2

项目

符号

规格说明

条件

输出频率范围

f0

100-700MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.5-3.3 V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.oscillatorcrystal.com

H: -20 to +70


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

爱普生有源晶体振荡器编码列表:
X1M0004110002 MG7050EAN 156.250000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 0 to 70 °C +/-50 ppm  102.0 mA +/-10ppm 45 to 55 %
X1M0004110005 MG7050EAN 150.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 0 to 70 °C +/-50 ppm  102.0 mA +/-10ppm 45 to 55 %
X1M0004110006 MG7050EAN 156.250000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -20 to 70 °C +/-50 ppm  102.0 mA +/-10ppm 45 to 55 %
X1M0004110007 MG7050EAN 669.325580 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -20 to 70 °C +/-50 ppm  102.0 mA +/-10ppm 45 to 55 %
X1M0004110008 MG7050EAN 150.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 0 to 70 °C +/-100 ppm  102.0 mA +/-10ppm 45 to 55 %
X1M0004110009 MG7050EAN 150.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -20 to 70 °C +/-100 ppm  102.0 mA +/-10ppm 45 to 55 %
X1M0004110010 MG7050EAN 150.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL -5 to 85 °C +/-100 ppm  102.0 mA +/-10ppm 45 to 55 %
X1M0004110011 MG7050EAN 156.250000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 0 to 70 °C +/-50 ppm  102.0 mA +/-10ppm 45 to 55 %

3

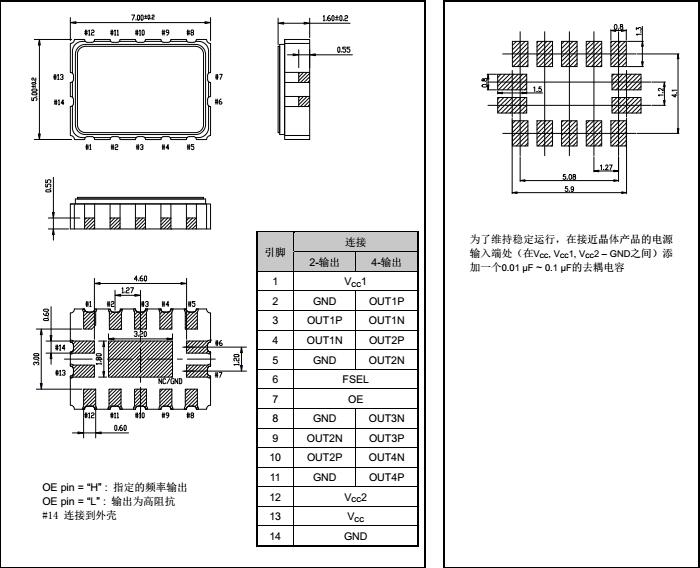

MG7050EAN

爱普生有源晶体振荡器产品列表:

MG7050EAN VAN HAN

4

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的石英贴片晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作

爱普生晶振,声表面波振荡器,MG7050EAN晶振,X1M0004110002晶振

5

爱普生晶振公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小,在生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进。

承诺保护环境,重视员工、客户和公众的健康和安全。金属壳贴片封装晶振我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性。

建立目标指标、监测程序,低抖动晶体振荡器利用最好的管理手段,应用节约成本的技术,持续改进我们的环境表现。我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化。

爱普生晶振,声表面波振荡器,MG7050EAN晶振,X1M0004110002晶振

6
