1C233333BC0G大真空晶振,DSX321G陶瓷晶振,33.333333M晶振KDS代理商

频率:7.9MHZ-64MHZ

尺寸:3.2mmx2.5mm

陶瓷晶振高精密点胶技术3225贴片晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使陶瓷晶振晶片的点胶的精度在±0.02mm之内。KDS晶振大真空晶体将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。1C233333BC0G大真空晶振,DSX321G陶瓷晶振,33.333333M晶振KDS代理商
订购热线:0755-27876236
QQ咨询 点击这里给我发消息

1陶瓷晶振高精密点胶技术3225贴片晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使陶瓷晶振晶片的点胶的精度在±0.02mm之内。KDS晶振大真空晶体将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。

小型表面贴片晶振型,是标准的陶瓷晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.1C233333BC0G大真空晶振,DSX321G陶瓷晶振,33.333333M晶振KDS代理商

2

KDS晶振规格

单位

晶振频率范围1C233333BC0G

石英晶振基本条件

标准频率

f_nom

7.9-64MHZ

标准频率

储存温度

T_stg

-40°C ~ +85°C

裸存

工作温度

T_use

-40°C ~ +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW ~ 100μW

频率公差

f_— l

±20 × 10-6 (标准),
(±15 × 10-6 ~ ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.oscillatorcrystal.com

频率温度特征

f_tem

±30 × 10-6/-20°C ~ +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

3

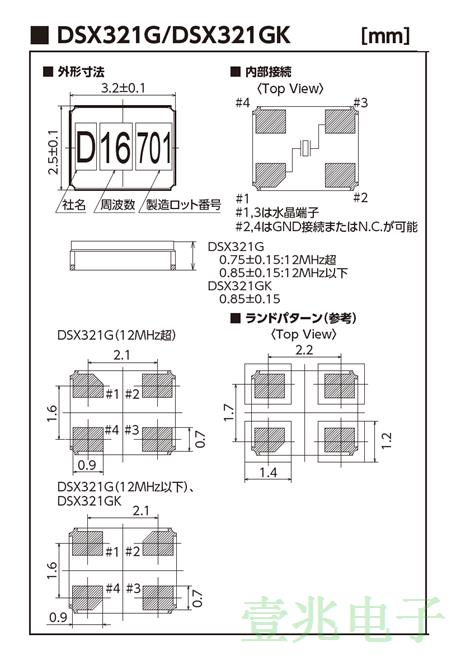

DSX321GK_dime_jp

进口KDS贴片晶振型号列表:

DSX221G DSX321G DSX530GA

4

贴片晶振具有多种振动模式,如基频, 3次泛音,5次泛音等等。当基频模式应用时,晶振的电阻是最低的,这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用,一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此,如果频率是只有三分之一的目标频率时,要检查是否放大处理电路被施加或它的设定值就足够了,因为电路的环境适合于基本模式,而不是第三次泛音调模式。

 可以采用不同负载电容(CL)的KDS晶体晶振试用。

 试用2520晶振具有较低电容若频率比目标频率超高很多的话。

请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率(较低的外部电容,并采用低电容的晶体)的情况。

频率输出频率的目标只有三分之一。


我们可以改善的频率输出的偏差超过范围由以下几个方法:

 调整有源晶振外部电容,Cd和CG的值。

 如果由频率计数器测量频率比目标频率高,要增加外部电容CL(或Cd以及C 8的值),以降低频率到我们的目标频率,反之亦然。

1C233333BC0G大真空晶振,DSX321G陶瓷晶振,33.333333M晶振KDS代理商

5

KDS集团将有效率的使用自然资源和能源,3225石英晶体以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。

KDS晶振集团将确保其产品及四脚贴片晶振相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 深圳进口晶振代理商在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。

KDS晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。

1C233333BC0G大真空晶振,DSX321G陶瓷晶振,33.333333M晶振KDS代理商

6
TSX-5032晶振,四脚金属贴片晶振,5032mm封装谐振器
